| Place of Origin: | Xi'an, Shaanxi, China |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| Model Number: | XHHV535-4T |
대상: 35kV 케이블 네트워크 유지보수 팀, 고장 위치 탐지 계약업체, 유틸리티 변전소 테스트 팀
핵심 가치: 전용으로 제작된 35kV 서지 발생기 — 다중 전압 전환 없음, 타협 없음. 2450줄의 방전 에너지가 단일 전압 클래스에 최적화되어 있으며, 고장 위치 탐지 전략에 맞는 세 가지 작동 모드를 제공합니다.
다중 전압 서지 발생기는 각 전압 단계에서 타협합니다 — 커패시터 값, 방전 타이밍 및 에너지 분배가 범위 전체에 걸쳐 평균화됩니다. XHHV535-4T는 전체 전력 스테이지와 4μF 커패시터를 35kV 클래스에 전용함으로써 이러한 타협을 제거합니다. 결과: 33kV ~ 35kV의 중전압 케이블 네트워크에 최적화된 2450줄의 깨끗하고 제어된 방전 에너지.
주로 35kV 배전 및 송전 케이블을 사용하는 유틸리티 및 계약업체의 경우, 전용 장비는 전압 선택기 오류, 잘못된 범위에서의 우발적인 충전, 그리고 모든 고장 위치 탐지 이벤트에서 일관된 서지 특성을 의미합니다.
| 매개변수 | 사양 |
|---|---|
| 출력 전압 범위 | 0–35 kV DC, 연속 조절 가능 |
| 내부 커패시터 | 4 μF (35kV 범위 전용) |
| 최대 방전 에너지 | 2,450 J (35kV / 4μF에서) |
| 서지 전력 등급 | 2 kVA |
| 고전압 측정 정확도 | 2.5급 전압 분배기, 듀얼 아날로그 미터 (kV + mA) |
| 작동 모드 | DC 내압 시험 · 단일 펄스 (수동) · 자동 사이클 (~5초 간격) |
| 안전 시스템 | 제로 위치 시작 인터록, 정지 시 자동 커패시터 방전, 과전류/과전압 보호 |
| 추가 기능 | 통합 케이블 고장 파형 샘플링 모듈 (TDR 로케이터용 Q9 출력), DC 내압 시험 모드 |
| 치수 | 통합 캐스터 및 운반 손잡이가 있는 카트 장착 디자인 |
| 무게 | ~119 kg |
| 전원 공급 장치 | AC 220V ±10%, 50Hz ±2Hz (다른 주파수는 맞춤 설정 가능) |
| 작동 온도 | -20°C ~ +50°C |
| 디스플레이 | 듀얼 아날로그 미터 — 전압계 + 전류계 |
| 브랜드 / 원산지 | XZH TEST / 시안, 산시, 중국 |
| 인증 | CE, ISO |
2450J 대 일반적인 다중 전압 발생기: 35kV 및 4μF에서 XHHV535-4T는 유사한 설정에서 다중 전압 장치보다 최대 20% 더 많은 방전 에너지를 생성합니다. 이 추가 에너지는 고장 지점에서 더 큰 음향 신호로 직접 변환됩니다 — 표면에서 감지되지 않는 약한 방전으로 인한 고저항 고장을 탐지하는 데 중요합니다.

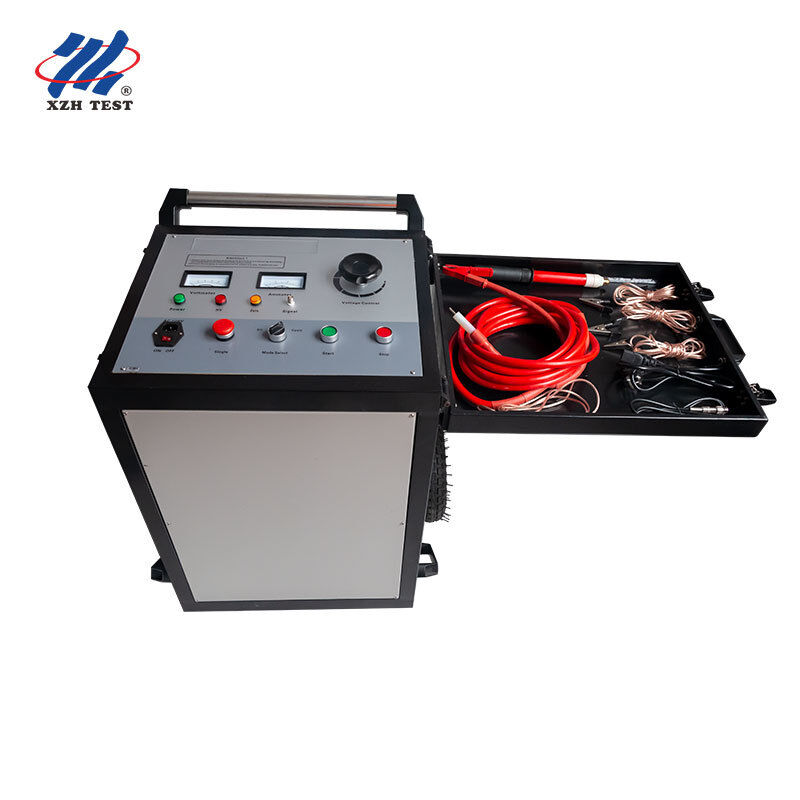

XHHV535-4T의 제어 레이아웃은 논리적인 왼쪽에서 오른쪽 작동 순서를 따르므로 교육 시간을 최소화하고 현장 조건에서 작업자 오류를 줄입니다:
| 제어 / 표시등 | 기능 |
|---|---|
| 전류계 / 전압계 | 듀얼 2.5급 아날로그 미터 — 왼쪽 전류계는 저전압 측 전류를 표시하고, 오른쪽 전압계는 실시간 고전압 출력을 kV 단위로 표시합니다. |
| 제로 표시등 (노란색) | 전압 제어 손잡이가 제로 위치에 있을 때 켜집니다 — 시작 버튼은 이 표시등이 켜져 있을 때만 유효합니다. |
| 고전압 표시등 (빨간색) | 고전압 출력이 활성화될 때 켜집니다 — 테스트 구역 내 모든 인원에게 시각적 경고 역할을 합니다. |
| 전원 표시등 (녹색) | 주 전원 스위치가 작동된 후 AC 220V 입력이 있음을 확인합니다. |
| 모드 선택기 | 3단 로터리 스위치: DC 내압 시험 · 단일 펄스 · 자동 사이클 |
| 시작 버튼 | 고전압 출력을 활성화합니다 — 제로 위치에서만 유효합니다 (제로 시작 인터록). 누르면 시작 릴레이를 올립니다. |
| 정지 버튼 | 고전압 출력을 즉시 차단하고, 시작 릴레이를 떨어뜨리고, 자동 커패시터 방전을 트리거합니다 — 비정상 작동 징후가 보이면 누르십시오. |
| 전압 제어 손잡이 | 0 ~ 35kV까지 연속 조절 가능 — 시계 방향 회전으로 출력이 증가합니다. 각 시작 사이클 전에 제로 위치로 돌아가야 합니다. |
Q: 고전압 서지 발생기는 케이블 고장 탐지에 어떻게 작동합니까?
서지 발생기는 고에너지 펄스를 고장 케이블에 방전시켜 고장 지점에서 제어된 고전압 아크를 생성합니다. 이 아크는 음향 신호 (지면 마이크로 감지 가능한 큰 쿵 소리)와 전자기 펄스 (유도 수신기로 감지 가능)를 모두 생성합니다. 음향 및 전자기 신호 도착 시간을 결합함으로써, 작업자는 음향-자기 동기화라는 기술을 통해 정확한 고장 위치를 정밀하게 탐지할 수 있습니다.
Q: 다른 케이블 유형에 어떤 전압 범위를 선택해야 합니까?
일반적인 지침으로 전압 선택은 케이블의 정격 작동 전압을 따릅니다. 저전압 케이블 (최대 1kV)의 경우 8kV 또는 12kV 범위를 사용하십시오. 중전압 배전 케이블 (6-15kV)의 경우 16kV 범위가 적합합니다. 고전압 송전 케이블 (35kV 이상)의 경우 32kV 범위를 사용하십시오. 항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 간격을 유지하십시오.
Q: 서지 발생기 작동 중 어떤 안전 예방 조치를 준수해야 합니까?
고전압 서지 발생기 시험에는 엄격한 안전 프로토콜이 필요합니다. 연결하기 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판과 함께 시험 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 인원은 아크 방지 의류, 고전압 절연 장갑 및 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 통합 안전 기능 — 전원 차단 시 자동 방전, 비상 정지, 제로 전압 인터록 — 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다.
Q: 이 장치의 여러 에너지 레벨 (줄)의 장점은 무엇입니까?
다른 에너지 레벨은 다른 진단 목적을 제공합니다. 낮은 에너지 설정 (예: 864J–1024J)은 초기 고장 확인 및 과도한 에너지가 케이블 손상을 악화시킬 수 있는 고저항 고장 위치 탐지에 이상적입니다. 중간 에너지 (1225J–2048J)는 대부분의 일상적인 고장 정밀 탐지를 위한 최적의 음향 신호 강도를 제공합니다. 높은 에너지 (2450J+)는 감지 가능한 음향 신호를 생성하기 위해 더 강력한 아크 생성이 필요한 매우 긴 케이블, 깊은 매설 시나리오 또는 고임피던스 고장에 사용됩니다. 세 가지 레벨 선택을 통해 작업자는 현장 조건에 맞게 에너지 출력을 조정할 수 있습니다.
Q: 이 서지 발생기에는 어떤 보증 및 지원이 포함되어 있습니까?
제조 결함에 대한 12개월 표준 보증 및 평생 기술 지원. CE 및 ISO 9001:2015 인증. 각 장치에는 서지 발생기, 고전압 출력 케이블, 접지 케이블, 방전 로드, 사용자 설명서 및 보호 운반 솔루션이 포함됩니다. 현장 설치, 시운전 및 작업자 안전 교육은 요청 시 제공됩니다. 방전 간격, 커패시터 및 고전압 다이오드를 포함한 예비 부품은 신속한 교체를 위해 재고가 있습니다.
