XHGG502A2
설명

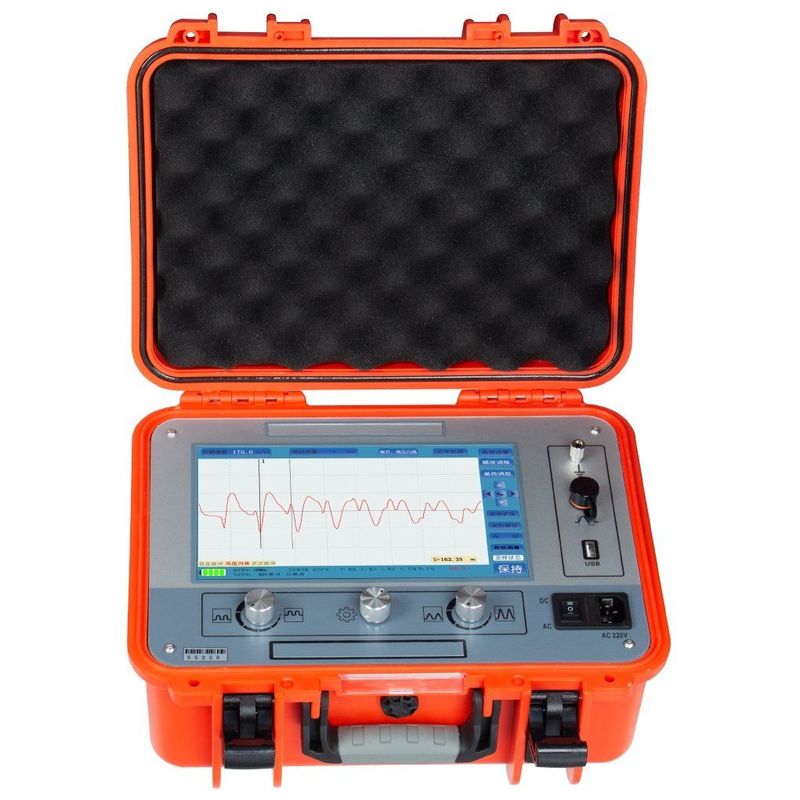

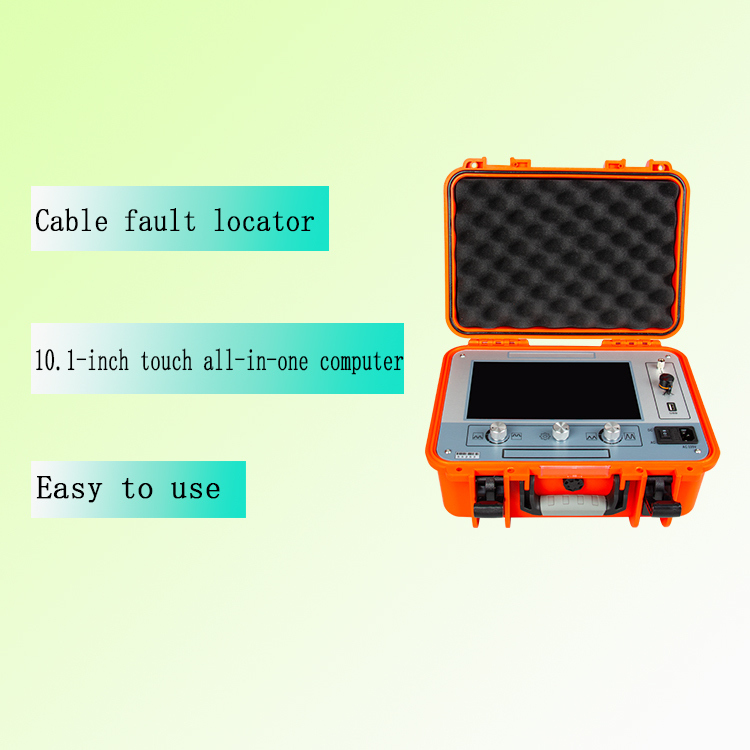

케이블 결함 검사기는 산업용 10.1인치 터치 통합 컴퓨터, 간단한 운영 소프트웨어 인터페이스, 산업용 통합 회로 및 장치를 채택합니다.그리고 내장된 대용량 리?? 이온 배터리, 안정적이고 신뢰할 수 있고 사용하기 쉽습니다.
이 케이블 결함 검사기는 전력 케이블의 상태와 결함 거리를 측정하고 분석하는 특수 도구입니다.이 케이블 결함 검사기는 신호 필터링을 달성하기 위해 현대 전자 기술과 컴퓨터 기술의 조합을 사용합니다케이블 속도 측정, 케이블 길이 테스트, 케이블 고장 거리 테스트
이 케이블 결함 검사기는 낮은 저항, 단회로, 오픈 회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블의 단절 결함에 적합합니다.각기 다른 가로단과 매체로 만들어진 각기 다른 재료로 만든 묻힌 와이어, 고 저항 누출 및 고 저항 플래시 오버 네트워크 장애 기술 매개 변수는 "GB / T 18268을 준수합니다.1 산업 현장에서 사용되는 시험 장비에 대한 간섭 방지 요구 사항""전기장비용 특수 검사기 일반 기술 조건 1부: 케이블 결함 플래시 검사기""JJF1042-2020" "케이블 결함 검사기의 캘리브레이션 사양" 표준 요구 사항.
작업 모드: TDR (저전압 펄스), 고전압 플래시 오버 (ICE (Impulse current) / 디케이)
특징
• 10.1인치 풀 컬러 TFT 터치 디스플레이
• 내장 시스템, 안전하고 안정적이고 간단한 표시 및 작동 모드
• 케이블 파동 속도, 케이블 길이 및 결함 거리를 테스트하는 기능과 함께;
• 완전 자동 연속 샘플링, 항상 파형 캡처, 신속하고 정확.
• 자동 테스트 범위 설정, 자동 파형 분석 및 테스트 거리의 표시가 장착됩니다.
• 영어 전체 메뉴, 두 가지 조작 방식 터치 및 코딩 버튼, 간단하고 빠르고 신뢰할 수 있습니다.
• 저전압 펄스 방법, 고전압 플래시 오버 방법의 테스트 기술로 장착되어 있으며, 파동 형태 표시는 부드럽고 해석하기가 쉽습니다.
• 이 도구는 강력한 데이터 처리 기능을 갖추고 있어 사용자가 파형 파일을 편리하게 관리하고 아카이브할 수 있습니다.
• 거대한 테스트 파형 저장 기능이 있습니다:현장에서 테스트 된 파형은 언제든지 회수 및 관측을 위해 중국 명칭으로 지정된 순서로 기기에 편리하게 저장 할 수 있습니다.; 저전압 펄스와 고전압 플래시오버 파형의 8,000개 이상의 기록과 여러 펄스를 저장할 수 있습니다.USB 통신을 사용하여 관리 및 분석을 위해 컴퓨터 소프트웨어에 입력 할 수 있습니다..
• 초고 밝기, LED 백라이트 밝기 280nit, 해상도 1024 * 600에 도달, 직선 햇빛에 노출 된 환경에 적합합니다.
기술 사양
| 샘플링 빈도 | 80MHz |
| 저전압 펄스 진폭 | 100V±15% |
| 범위 | ≥65km |
| 테스트 울림e | 300m/1km/5km/25km/65km |
| 펄스 너비 | 0.125US0이네요50US/2.50US/7.25US/10.0US |
| 최소 해상도 | 0.1m |
| 테스트 실명 영역 | ≤20m |
| 측정 오류 | ≤±(0.5%×L+1m), L는 케이블 길이입니다. |
| 전원 공급 모드 | 충전 AC110V~240V, 50Hz/60Hz |
| 부피와 무게 | L358mm × W284mm × H168mm -4.7kg |
| 노동 조건 | 온도 -20oC ~ + 65oC, 상대 습도 90%, 대기 압력 750±30mmHg |
포장 목록
XHDD503B
소개 케이블 결함 탐지기 XHDD503B는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다.전자 플래시오버는 충격 방출 발전기로 생성됩니다., 해당 프로브에 의해 잡혀 증폭되고, 결함 지점의 정확한 위치는 청각 및 시각 판단에 의해 결정됩니다.그것은 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다포지셔닝 기술, 경로 지원 테스트 및 다른 기술을 통합합니다.여러 테스트 모드와 풍부하고 다양한 신속 정보를 제공하여 효율적이고 정확하게 케이블 결함 위치를 완료합니다..
기술 지표
| 음향ic-마그네틱 동기 고정점 기능 | ||
| 음향ic-마그네틱 동기 고정점 기능 | 음향 채널 | a) 대역폭 모두 통과: 100Hz ~ 1500Hz. 낮은 패스: 100Hz~400Hz 퀄컴: 150Hz~1500Hz 밴드 패스: 200Hz~600Hz b) 최대 신호 이득: >=100dB c) 고정점 정확도: 0.1m |
| 자기장 채널 | 최대 신호 증가: >=100db | |
| 음파 자기적 이동 시간 위치 설정 모드: 파동 형태 표시, 음향 및 자기적 이동 시간 표시. | ||
| 신호 증폭: 1~8 레벨까지 조절할 수 있습니다. | ||
| 자기장 채널: 1에서 8 레벨까지 조절할 수 있습니다. | ||
| 음향 신호 강도 바 그래프 표시, 그리고 음향 트리거 문턱 (0에서 99 수준) 는 조절됩니다. | ||
| 전자기 신호 강도는 바 그래프로 표시되며, 자기장 트리거 임계 (0~99 레벨) 는 조절 가능하며, 자기장 트리거 프롬프트 기능이 있습니다. | ||
| 전자기 신호 강도 바 그래프 표시, 조절 가능한 자기장 트리거 문턱, 자기장 트리거 명령 기능 | ||
| 음자기 시간차 위치 모드: 파형 표시, 최대 음자기 시간차는 80ms이며 자동으로 계산하고 수동으로 분석할 수 있습니다.마지막으로 음향-자기 시간 차이를 기록할 수 있습니다. | ||
| 전원 공급: | a) 배터리: 내장 리?? 이온 배터리 팩, 전압 8.4V, 용량 2.4Ah b) 사용 시간: 연속 사용 시간 > 8 시간 c) 충전기: 입력 AC220V ± 10%, 50Hz; 명목 출력 8.4V, 1A 충전 시간: <3몇 시간 |
|
| 디스플레이 모드: 5인치 컬러 LCD, 854*480 해상도, 터치 기능 | ||
| 작동 환경 온도: -20°C-65°C, 습도≤90% RH, 고도 <4500m | ||
