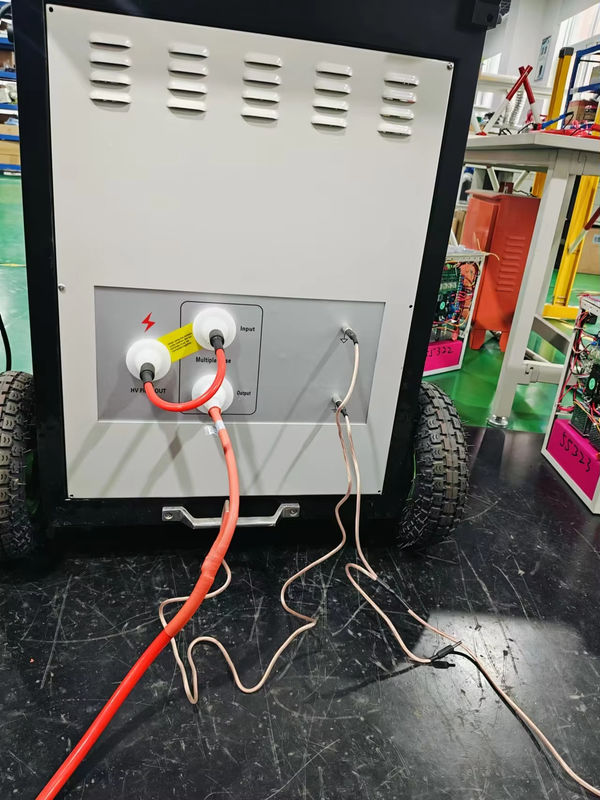

32kV 1024J 방전 에너지 휴대용 케이블 고장 위치 시스템

Name: 32kV 1024J 방전 에너지 휴대용 케이블 고장 위치 시스템
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE ISO
모델 번호:	XHHV535-2TSB+XHDD503E

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE ISO

모델 번호:

XHHV535-2TSB+XHDD503E

강조하다:

High Light

강조하다:

32kV 휴대용 케이블 고장 탐지기

1024J 방전 에너지 고장 탐지기

보증이 있는 휴대용 케이블 고장 위치 시스템

Trading Information

최소 주문 수량:

1 세트

포장 세부 사항:

나무로 된 패키징

배달 시간:

5~8일

지불 조건:

T/T

제품 설명

1024J 방전 에너지 32kV 이하 ARC 케이블 고장 위치 시스템

XHHV535-2TSB 케이블 고장 위치 시스템은 35kV 이하 정격의 전력 케이블에서 주 절연 고장을 감지하는 동시에 케이블 길이를 정확하게 측정합니다. 이 포괄적인 시스템은 케이블 고장 테스터와 고전압 펄스 발생기를 결합하여 안정적인 고장 감지를 제공합니다.

시스템 개요

케이블 고장 테스터는 단일 칩 마이크로컴퓨터로 제어되는 직관적인 소프트웨어 인터페이스와 터치 조작 기능을 갖추고 있습니다. 내장된 고용량 리튬 이온 배터리는 충격 방전 중 간섭을 방지하는 독립적인 전원 공급 시스템과 함께 안정적이고 신뢰할 수 있는 작동을 보장합니다.

이 고급 테스트 시스템은 다음과 같은 다양한 케이블 고장을 효과적으로 식별합니다:

저항, 단락 및 단선 고장
다양한 재료의 전력 케이블에서 전선 파손 고장
고저항 누설 및 섬락 고장
고주파 동축 케이블, 가로등 케이블 및 지하 전선의 고장

기술 사양

매개변수	값
서지 HV 전압	0-8kV/16kV/32kV
고전압 측 전류	0-60mA
내부 커패시터	2μF/32kV, 8μF/16kV, 32μF/8kV
서지 시간	자동 서지 ~7초 또는 수동 제어
서지 에너지	1024J
서지 전력	2KVA
무게	≤120kg
전원 공급 장치	AC220V±15%, 50Hz±2Hz

케이블 고장 사전 위치 지정기 매개변수

샘플링 주파수: 1MHz~400MHz
저전압 펄스 진폭: 300V±15%
거리 측정 범위: ≥120km
테스트 범위: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
펄스 폭: 0.15μS ~ 10μS (8개의 선택 가능한 범위)
최소 해상도: 0.07m
테스트 블라인드 영역: ≤10m
측정 오차: ≤±(0.5%×L+1m), 여기서 L은 케이블 길이입니다.
전원: 내장 10.4AH 리튬 배터리 (5시간 작동, 2시간 충전 시간)

XHDD503E 케이블 고장 핀포인터

XHDD503E 핀포인터는 음향-자기 동기화 기술을 사용하여 케이블 고장을 정확하게 찾습니다. 고전압 펄스 발생기와 결합하여 진동파, 음파 및 전자기파를 통해 섬락 방전 현상을 감지하고, 이 데이터를 처리하여 정확한 고장 위치 지정을 위한 시각적 거리 판독값과 가청 신호를 모두 출력합니다.

이 다재다능한 기기는 다음과 같은 다양한 케이블 고장을 처리합니다:

저항, 단락 및 단선 고장
다양한 전압 레벨 및 재료의 케이블에서 전선 파손 고장
누설 및 섬락 고저항 고장

핀포인터 기술 사양

사운드 채널 대역폭: 올패스 (100Hz-1600Hz), 로우 패스 (100Hz-300Hz), 하이 패스 (160Hz-1600Hz), 밴드 패스 (200Hz-600Hz)
채널 조정: 사운드, 자기 및 전압에 대한 8단계
사운드 출력: 16단계 게인 (0-112dB), 350Ω 임피던스
감지 범위: 0.00-99.99ms, 75mV-75V
감지 정확도: 위치 지정 ≤0.1m; 단계 전압 ≤0.5m; 경로 ≤0.5m
전원: 4×18650 리튬 배터리 (8+ 시간 작동)
작동 조건: -25°C ~ 65°C; ≤90% 습도
치수: 428L×350W×230H (mm)
무게: 7kg
