7500V 전력 케이블 외피 결함 시험기 (HV 브리지 방식)

Name: 7500V 전력 케이블 외피 결함 시험기 (HV 브리지 방식)
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE ISO
모델 번호:	XHHG521A

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE ISO

모델 번호:

XHHG521A

제품 이름:

케이블 시스 오류 사전 위치

무부하 전압:

≥7500V

단락 회로 전류:

≥40ma

작업 전원 공급 장치:

AC 220V ± 10% 50Hz ± 1Hz

강조하다:

High Light

강조하다:

7500V 전원 케이블 테스터

HV 브리지 피복 결함 위치 탐지기

케이블 껍질 결함 감지기

Trading Information

최소 주문 수량:

1 단위

포장 세부 사항:

나무로 된 패키징

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

연간 2000 대

제품 설명

기본 정보

모델 번호

XHHG521A

테스트 모드

저장된 테스트

테스트 지역

케이블 형성

전원

전기

인증

CE, ISO

맞춤형

색상

검정색

무부하 전압

0~4000V

단락 전류

≥40mA

위치 정확도

± (0.2% * L ± 1) 미터

무게

5.5kg

작동 전원 공급 장치

AC 220V+/-10% 50Hz

운송 패키지

나무

사양

5.5kg

상표

XZH TEST

원산지

중국 시안

HS 코드

854320100

생산 능력

100 개 / 년

제품 설명

소개
케이블 외부 피복 고장 테스터 XHHG521A 는 MURRAY 브리지 원리를 기반으로 설계되었으며 다양한 전선 및 케이블의 고장 지점과 고장이 없지만 절연 저항 값이 낮은 결함 지점을 찾는데 사용할 수 있습니다.

이 장비는 전압 조정기와 R형 변압기를 사용하여 고전압 정전류원을 형성하며, 버튼 조작으로 전압을 높이거나 낮출 수 있습니다. 무부하 전압은 7500V, 단락 전류는 100mA이며, 고감도 증폭기와 검류계를 사용하여 균형을 나타냅니다. 비례 전위차계로 균형 브리지를 형성하며 전체는 높은 전위에 배치됩니다. 측정 케이블은 특별히 설계된 2 코어 고전압 고무 케이블입니다. 4 단자 저항 측정 방법을 사용하여 리드 저항으로 인한 오류를 방지합니다. 전체 패널은 낮은 전위에 있습니다. 원터치 조작으로 케이블 길이를 입력하고 고장 거리를 자동으로 계산합니다. 고전압원과 브리지는 휴대용 보호 상자에 통합되어 있습니다. 따라서 이 장치는 고전압, 경량, 쉬운 조작 및 안전한 사용을 특징으로 합니다.

고전압 브리지는 특히 다음 경우에 적합합니다.
1. 케이블 포설 후 케이블의 고저항 고장 지점, 특히 케이블 중간 접합부의 선형 고저항 고장과 같이 저항으로 태우기 어려운 선형 고저항 고장 지점.
2. 섬락형 고장 지점. 고장 후 정전류원은 아크를 유지할 수 있으며, 안정적인 전류가 브리지를 통해 흐르고 브리지는 충분한 감도를 갖습니다.
3. 아직 고장나지 않았지만 저항이 낮은 결함, 예를 들어 메가옴미터로 발견된 절연 결함으로 케이블 저항이 낮지만 작동 전압에서 고장나지 않는 경우.

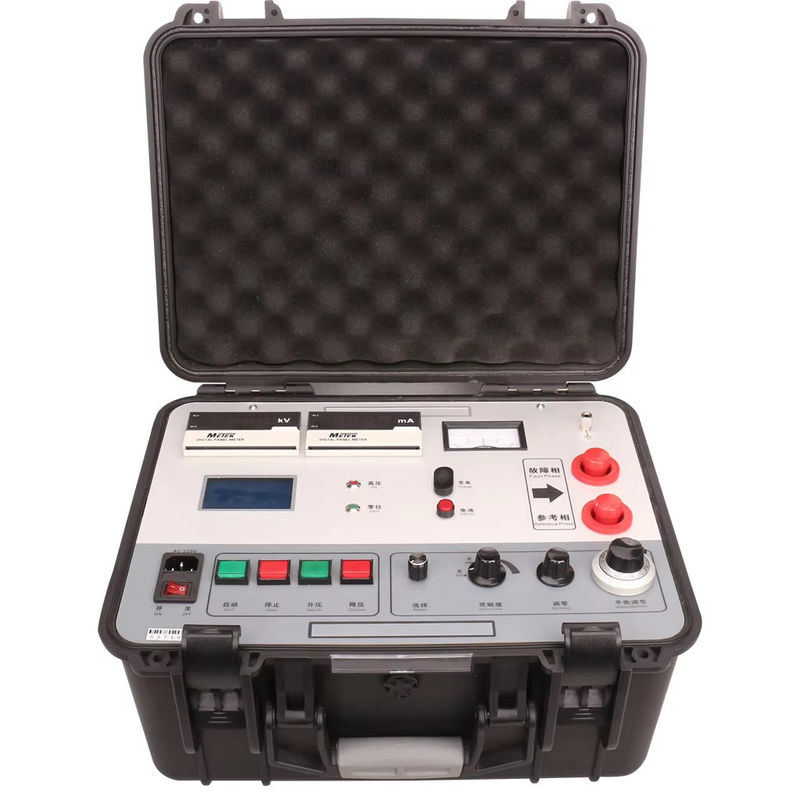

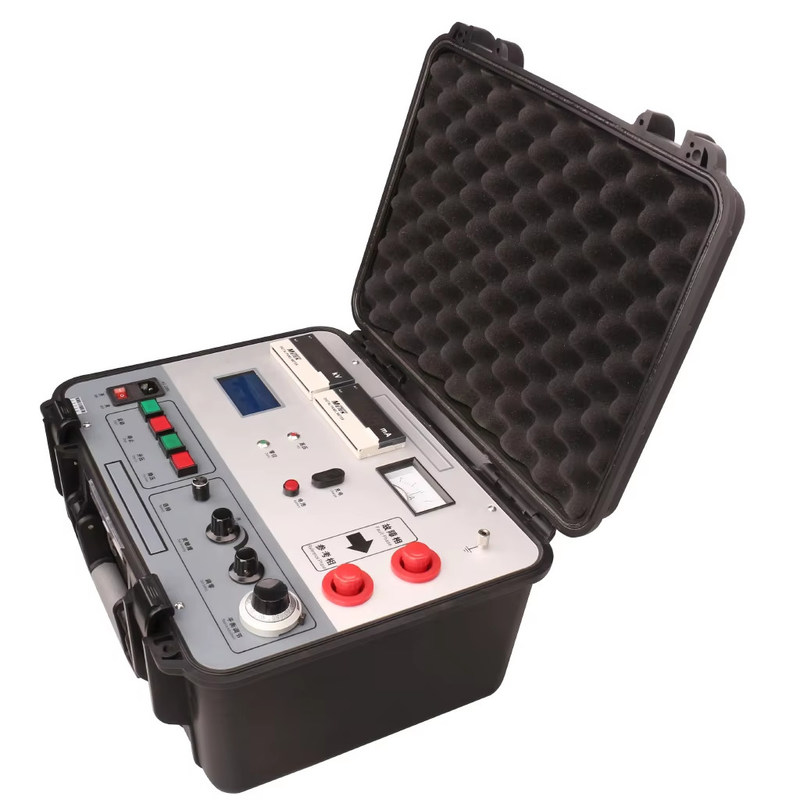

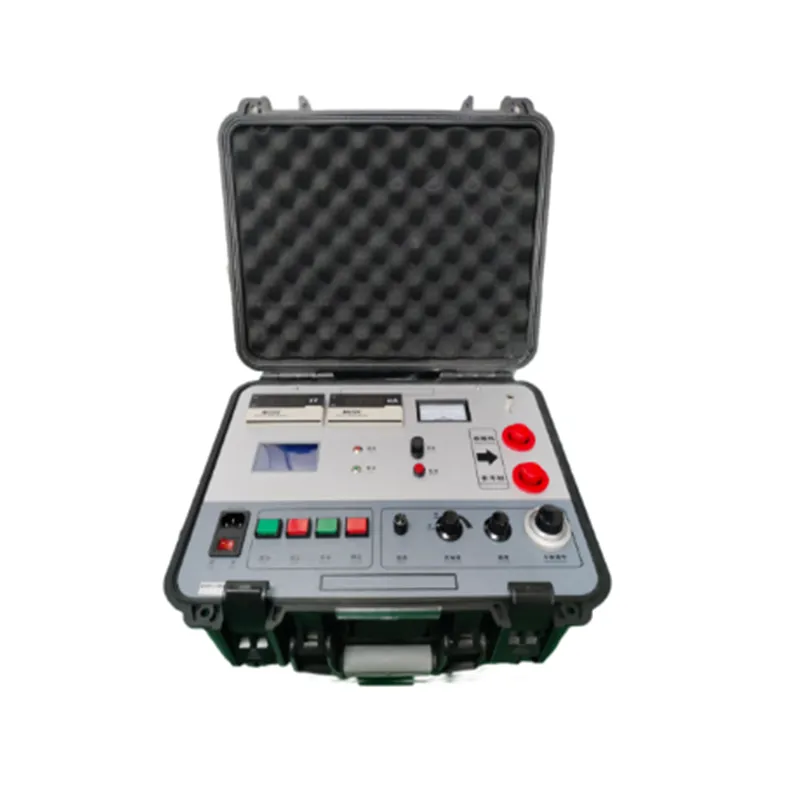

7500V 전력 케이블 외피 결함 시험기 (HV 브리지 방식) 1

출력 전압 조절 가능;
높은 정확도와 안정성을 가짐;
고감도 증폭기 및 검류계를 사용하여 균형을 나타냄;
제로 보호;
자동으로 고장 지점을 테스트하지만 수동 테스트 기능 유지;
파형 반사 방법과 비교하여 브리지 균형 방법은 사각 지대가 없으며 짧은 케이블 및 끝 근처의 고장 지점을 결정하는 데 사용됩니다.

무부하 전압	≥7500V
단락 전류	≥100mA (균형 조정 시 5~40mA로 설정하는 것이 좋습니다);
위치 정확도	±(0.2%·L±1)m
무게	25kg
전원 공급 장치	AC 220V (±10%), 50Hz±1Hz; 8.4V 내장 배터리.
