다기능 케이블 지능형 케이블 식별 장치

제품 설명

1.초기 조건과 노동 조건

2송신기 사양

505DS 라이브 케이블 식별 기기, 케이블 식별 기기, 다기능 케이블 식별 기기 및 지능형 케이블 식별 기기로도 알려져 있습니다.전력 케이블 엔지니어 및 케이블 작업자를 위해 케이블 식별의 기술적 문제를 해결하도록 설계되었습니다.사용자는 기기를 통해 여러 케이블 중에서 목표 케이블 중 하나를 정확하게 식별 할 수 있습니다.케이블 식별은 케이블의 양쪽 끝에서 작동에서 시작됩니다.케이블의 양쪽 끝에서 두 개의 번호가 정확하도록 보장해야합니다. 이 도구는 정확한 알고리즘과 결합 된 PSK 기술을 사용하여 설계되었습니다.현장 직원들의 기억이 얼마나 신뢰할 수 있는지 상관없이이 제품은 또한 라이브 케이블 식별, 전력 장애 케이블 식별, AC 전류 테스트,전압 및 전류 전압 테스트그것은 송신기, 송신 전류 클램프, 수신기 및 유연한 수신 전류 클램프로 구성됩니다.

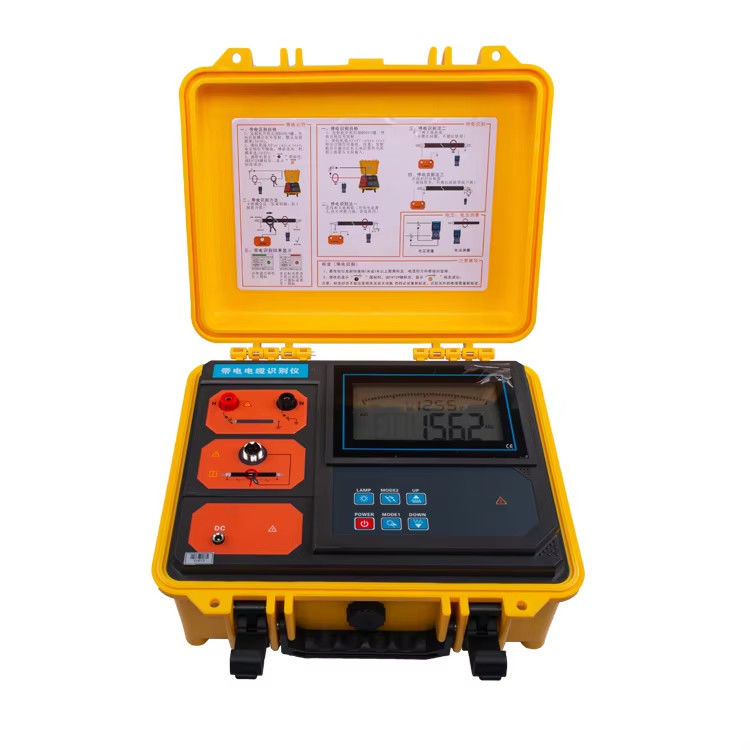

송신기:전기 케이블과 전원 끄는 케이블을 식별하는 동안 목표 케이블에 신호를 전송합니다.그리고 자동 보호이 송신기는 통합된 특수 도구 상자 디자인을 채택하고, 폴리 프로필렌 플라스틱을 원료로 사용하고, 일회용 주사형조를 위해 새로운 복합 필러를 추가합니다.경직성, 경화, 마모 저항, 열 저항, 단열 성능. 캐비닛은 약 200kg의 압력을 견딜 수 있으며, 호스트의 큰 LCD는 남은 배터리 전력을 실시간으로 표시합니다.백색 백등, 그리고 방출 신호의 동적 표시, 한눈에 명확합니다.

송신 클램프:라이브 케이블이 확인되면 송신 클램프는 송신기에서 표적 케이블로 신호를 연결합니다. 턱 크기는 Φ120mm입니다. 송신 클램프는 방향성을 가지고 있습니다.송신 신호는 송신 클램프에 있는 화살표에 의해 표시 된 방향에서 들어갑니다라이브 식별 도중: 출력 펄스 전류를 커플링 하기 위해 칼리퍼를 사용 하 여, 4개의 주파수를 방출: 625Hz, 1562Hz, 2500Hz, 10kHz,송신기를 통해 목표 케이블에 커플 (목적 케이블은 3 코어 장갑 케이블), 그리고 케이블 코어에 복합 펄스를 주입펄스 전류는 수신기 및 유연한 전류 클램프를 감지하고 식별하기 위해 대상 케이블 주위에 전자기장을 생성펄스 전류가 방향이기 때문에 감지도 방향입니다.

전력 고장 확인 시:직접 연결된 출력 펄스 전류는 펄스 코딩 전류 신호를 케이블 코어에 주입하는 데 사용됩니다.이 전류는 수신기 및 유연 전류 클램프에 대한 목표 케이블 주위에 전자기장을 생성, 디코드, 그리고 식별; 전류가 방향성을 가지고 있기 때문에 탐지 또한 방향성을 가지고 있습니다.

수신기:3.5인치 컬러 LCD 화면으로 장착된 휴대용 장치입니다. 초고속 마이크로프로세서와 함께 정확한 알고리즘을 사용하여 송신기의 펄스 코드 전류 신호를 식별하고 디코드합니다.그리고 신호 강도 캘리브레이션 기능을 가지고 신호 강도 및 검출 결과를 표시합니다.정교하고 직관적인; 색상 스케일 바의 동적 표시, 한눈에 명확, 성공 케이블 식별 체크 마크, 비 목표 케이블 체크 마크,신속하고 자동으로 목표 케이블을 식별 할 수 있습니다.동시에 테스트 가능한 전압 범위는 AC 0.00V ~ 600V (50Hz / 60Hz), 측정 가능한 AC 전류 범위는 AC 0.00A ~ 5000A (50Hz / 60Hz), 측정 가능한 전류 주파수는 45Hz ~ 70Hz입니다.

유연 전류 클램프:그것은 뛰어난 일시 추적 능력을 가진 로크웰 코일입니다. 송신기에 의해 생성되는 펄스 코드 전류를 빠르게 식별할 수 있습니다.그리고 두꺼운 케이블이나 불규칙한 모양의 전도기에 적합합니다.. 턱의 내부 지름은 약 200mm이며, 그것은 시험 회로를 분리하지 않고 Φ200mm 이하의 케이블을 클램프 할 수 있습니다.

특별 참고:이 케이블 식별 도구는 실시간 케이블 식별 및 전력 장애 케이블 식별 기능을 모두 가지고 있습니다.라이브 케이블에 연결하는 것은 엄격히 금지되어 있습니다라이브 케이블 식별은 3 코어 장갑 케이블에만 적용됩니다. 식별 할 때 전송 클램프와 수신 클램프는 혼합 될 수 없습니다.입력 신호의 방향이 일관되어야 합니다..
