| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHDD503C |
이 장치는 결함 위치를 정확하게 결정하기 위해 음자기 동기화 방법을 사용합니다. 매우 정확하고 독특한 위치 방법입니다.그것의 원칙은 전통적인 음향 점 결정 방법에 기초하고 있으며 전자기 신호의 탐지 및 응용을 추가합니다..
고전압 발전기가 결함 케이블에 충격을 할 때 결함 지점에서 충전으로 생성 된 소리는 지상으로 전송됩니다.소음 신호 는 매우 민감 한 탐사선 에 의해 감지 됩니다증폭 후, "팝"소리는 헤드폰으로 듣고 들을 수 있습니다.
탐사기의 내장 프로브는 자기장 신호를 실시간으로 수신합니다. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal센서 위치를 계속 움직여서 가장 작은 음자기 시간차를 찾아내면 결함점이 바로 그 아래에 있을 것입니다.
전통적인 음향 측정 도구는 일반적으로 이어폰만 사용해서또는 결함 지점에서 방출 소리를 식별하기 위해 계측기 지표의 스윙으로 보완됩니다.방출 소리는 순간적으로 사라지고 주변 소음과 크게 다르지 않기 때문에 경험이 많지 않은 운영자에게 종종 큰 어려움을 초래합니다.음향-자기 동기화 방법은 전통적인 음향 측정 방법의 위의 문제를 효과적으로 피합니다..
음향 및 자기 동기화 포인트 도구의 기본 블록 다이어그램

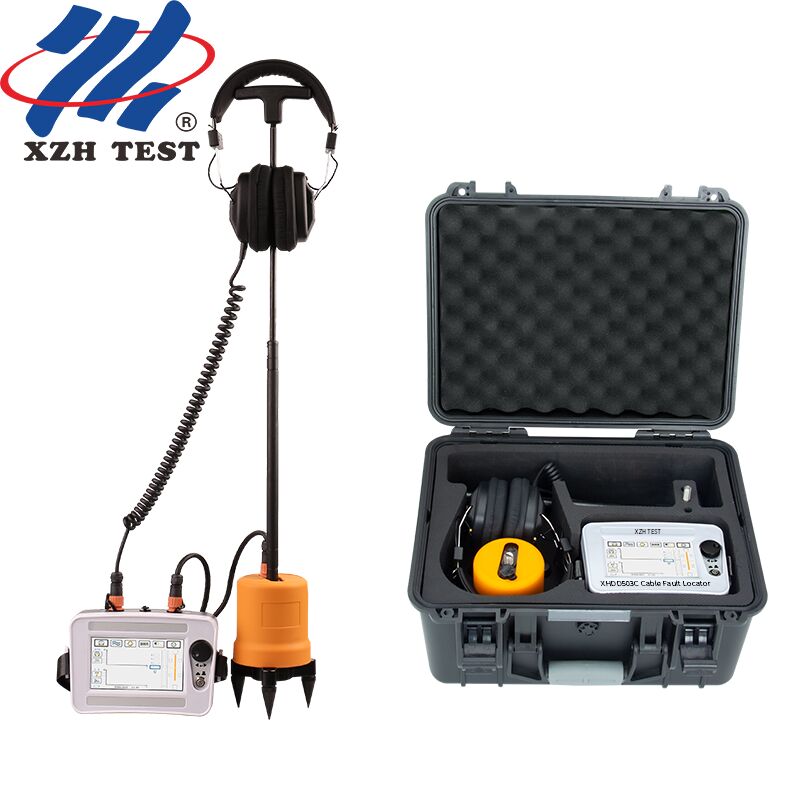

1.케이블 결함 탐지: 대략적인 측정 범위 내에서 케이블 결함 지점을 정확하게 찾습니다.
2.탐사: 탐사, 탐사, 연결 막대 등그리고 세 개의 발톱, 입력 채널에 연결되어 신호를 수신합니다.
3.헤드폰을 착용하고, 시사 기기의 입력 채널을 연결합니다. (출력 신호의 피드백).
4.7-코어 신호 케이블: 시사장치와 탐사기의 연결 케이블 (시사장치와 탐사기의 연결)
5.충전기: 충전용 기기의 충전 소켓에 연결합니다.
6.다기능 꽃 열쇠: 연결 막대기를 분리 및 조립하는 데 사용됩니다.
구매한 날부터 1년 이내에 기기는 제품 품질 문제로 무료 보증이 제공되며, 유지보수 및 기술 서비스는 평생 제공됩니다.기기가 비정상적인 상태 또는 결함이 있다고 발견하면, 우리는 당신을 위해 가장 편리하고 효과적인 솔루션을 마련할 수 있도록 저희에게 연락하십시오.
