| 인증: | CE, ISO |

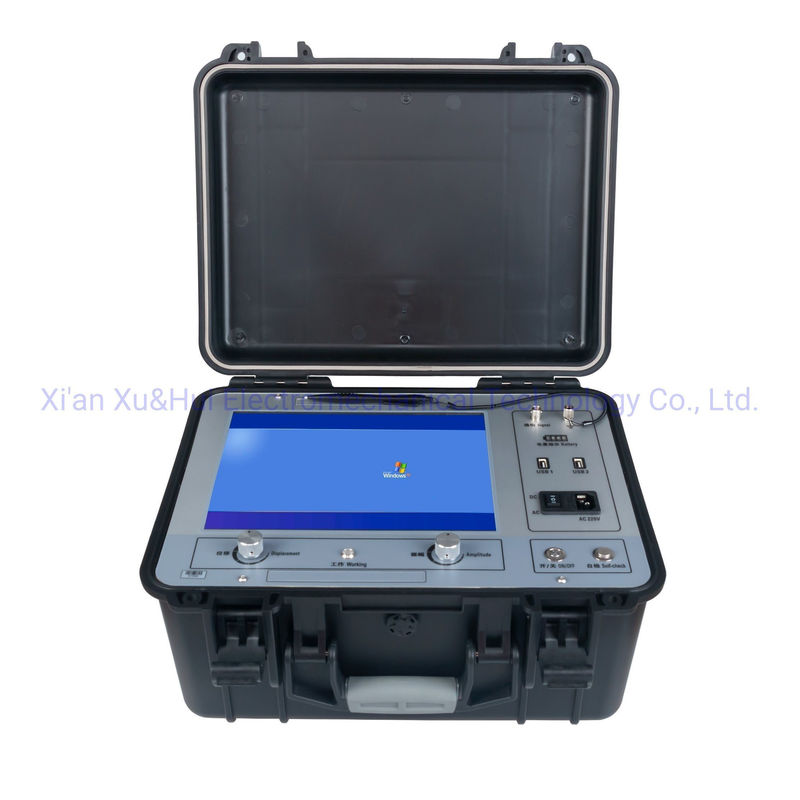

XHGG502 TDR 지하 케이블 고장 위치 측정기는 산업 등급 12.1인치 터치 올인원 컴퓨터와 간단한 작동 소프트웨어 인터페이스를 채택하여 인간-컴퓨터 상호 작용 테스트를 실현합니다. 산업 등급 집적 회로 및 장치를 채택하고, 대용량 리튬 이온 배터리를 내장하여 안정적이고 신뢰할 수 있으며 사용하기 쉽습니다.
이 케이블 고장 테스터는 전력 케이블 상태 및 고장 거리를 측정하고 분석하기 위한 특수 기기입니다. 이 케이블 고장 테스터는 현대 전자 기술과 컴퓨터 기술의 조합을 채택하여 신호 필터링, 수집, 데이터 처리, 그래픽 표시, 그래픽 분석을 실현하여 케이블 속도 측정, 케이블 길이 테스트, 케이블 고장 거리 테스트를 완료합니다.
이 케이블 고장 위치 측정기는 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 재료의 매설 전선의 저항, 단락, 개방 회로 및 단선 고장, 그리고 고저항 누설 및 고저항 플래싱 네트워크 고장에 적합합니다.
자세한 내용은 문의해 주십시오.
| 제품명 | 지하 케이블 고장 사전 위치 측정기(TDR) |
| 모델 | XHGG502 |
| MOQ | 1대 |
| 주요 기능 | 지하 케이블 고장 대략적인 거리 측정 |
| 데이터 샘플링 속도 | 60MHz, 120 MHz, 240MHz, 400MHz |
| 테스트 거리 | >60Km |
| 테스트 케이블 길이 설정 | <1Km (short distance);<3Km (medium distance);>3Km(장거리) |
| 펄스 진폭 | 400Vpp |
| 펄스 폭 | 0.1uS 및 2uS |
| 판독 해상도 | 0.1m |
| 시스템 테스트 정확도 | 0.5m 미만 |
| 펄스 커플러 내전압 | 38kVDC |
| 작동 조건 | 온도 -25℃~+55℃, 상대 습도 85%, 대기압 750±30mmHg. |
| 측정 방법 | 저전압 펄스 방식, 고전압 플래시오버 방식, 다중 펄스 방식 |
XHGG502 ARC 케이블 고장 사전 위치 측정기35KV 이하 전압 레벨의 전력 케이블의 주요 절연 고장을 정확하고 빠르게 감지합니다. 케이블 길이를 보정합니다. 케이블 고장 거리를 대략적으로 테스트합니다.

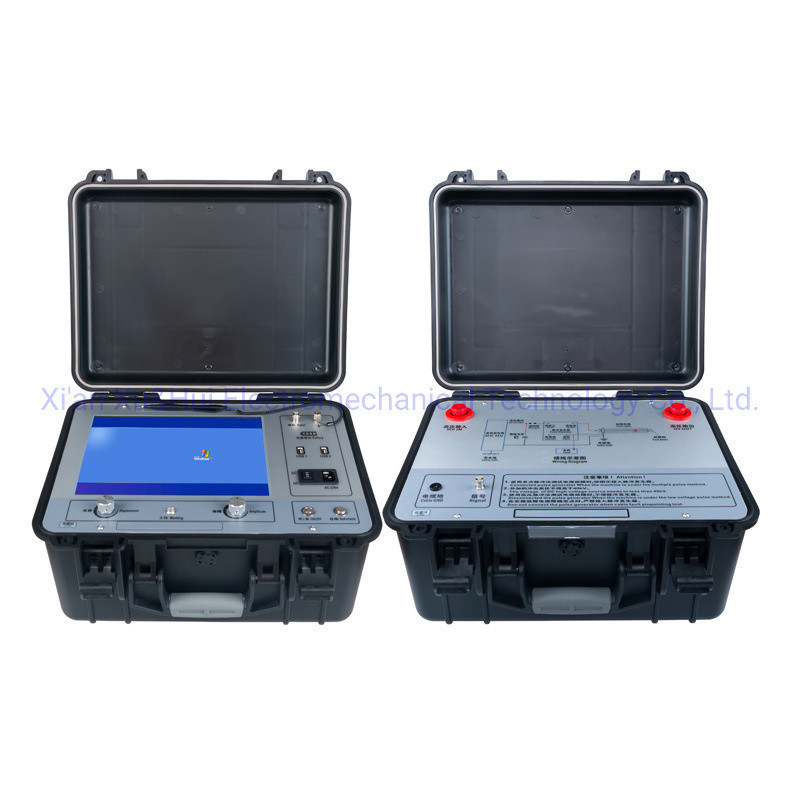

| XHGG502: 케이블 고장 거리 테스트용, 호스트 및 커플러 포함 | 자세한 정보 및 서비스는 문의해 주십시오. |
케이블 고장 사전 위치 측정: 저전압 펄스 반사 방식(TDR) 및 고전압 감쇠(플래시오버) 방식(DECAY)을 기반으로 하는 반사계 XHGG502를 사용합니다.아크 반사 방식(단일 샷/멀티 샷).XHGG502에는 저전압 펄스, 고전압 플래시오버, ARC 멀티 샷의 세 가지 테스트 모드가 있습니다.
아래 그림은 XHGG502의 ARC 멀티 샷 테스트 모드를 사용하여 측정한 케이블 고장 거리를 보여줍니다.
아래 그림은 XHGG502의 고전압 플래시오버 테스트 모드를 사용하여 측정한 케이블 고장 거리를 보여줍니다.
아래 그림은 XHGG502의 저전압 펄스 테스트 모드를 사용하여 측정한 케이블 길이 또는 케이블 개방 회로 고장 거리를 보여줍니다. 저전압 펄스 방식을 사용할 때는 고전압 펄스 발생기를 연결할 필요가 없습니다. 다른 테스트 방법은 고전압 펄스 발생기와 함께 사용해야 합니다.
