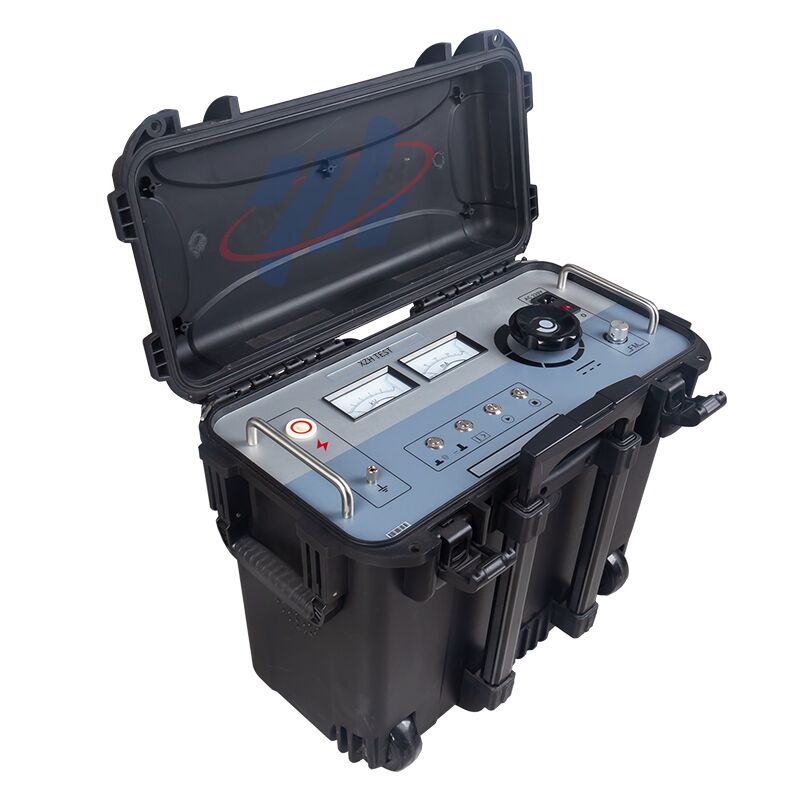

| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| Model Number: | XHHD523L |
다음 용도로 설계되었습니다.송신자산 관리자, EPC 시공자, HV 케이블 시스템 엔지니어, 크로스-보딩 링크 박스 전문가
핵심 가치:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
110kV 이상 고전압 단핵 케이블에서 금속 껍질은 정전적 방패와 결함 전류 회전 경로로 작용합니다. 순환 전류 손실을 최소화하기 위해이 껍질은 케이블 경로를 따라 주기적으로 연결 상자를 통해 교차 결합 된 배열로 구성됩니다. 일반적으로 500-1000 미터마다 전체 전환 주기로각 링크 박스는 특정 회전 패턴으로 세 단계 껍질을 연결하며, 과도한 과전압 사건 중 껍질 고기를 보호하기 위해 급압 전압 제한기 (SVL) 가 설치되어 있습니다.
이 교차 연결 시스템은 독특한 시험 과제를 제시합니다.하지만 매장된 링크 박스를 통해 상호 연결된 세그먼트 네트워크이 네트워크의 어느 곳에서든 껍질 결함이 발생하면또는 SVL를 가로 질러 ∙ 케이블 끝부분에서만 측정하면 잘못된 테스트 결과를 가져올 수 있습니다.XHHD523L는 DC 견딜 수 있는 능력을 제공함으로써 이 문제를 해결합니다.그리고 단계 전압을 정확히 파악하여 교차 연결 네트워크에서 결함이 어디에 있는지 정확하게 파악할 수 있습니다..
| 사용자 프로필 | 중요 한 필요성 이 해결 되었다 |
|---|---|
| 전송 자산 관리자 | 다중 변속소에서 110kV-500kV 케이블 회로 포트폴리오를 관리합니다. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| EPC 시공업체 | GB50150-2006에 따라 새로 설치된 케이블 시스템의 양도 테스트 The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| 교차 연결 시스템 엔지니어 | 사용 중인 케이블 회로에서 링크 박스 및 SVL 무결성을 진단합니다. 특정 껍질 세그먼트에 테스트 신호를 주입하고 반응을 측정함으로써,XHHD523L는 정품 외장 결함과 손상된 SVL 또는 물에 침투한 연결 상자를 구별 할 수 있습니다. 매우 다른 수리 전략이있는 두 가지 문제. |
| 신재생 에너지 EPC 팀 | 대규모 태양광 발전소와 해상 풍력 케이블의 상륙은 33kV-220kV의 지어진 수집 회로의 킬로미터를 포함합니다.케이블 설치 또는 배후 채우기 중에 발생한 껍질 결함이 프로젝트 전달 기간 전에 발견되고 수리되어야 합니다.XHHD523L의 1키 모드 전환은 테스트 설정을 재구성하지 않고도 테스트 테스트에서 오류 위치로 이동할 수 있습니다. |
| 매개 변수 | 사양 |
|---|---|
| 입력 전력 | AC 220V ±10%, 50Hz ±2Hz |
| 출력 전압 | 0~10 kV DC (사각형 파동, 연속 조절) |
| 출력 전류 | 0~200mA |
| 생산용량 | 2kVA |
| 주파수 범위 | 0.2 Hz 5 Hz (찾기 모드에서 지속적으로 조절) |
| 적용 가능한 케이블 | 10kV~500kV 단핵 및 3핵 전력 케이블 |
| 테스트 모드 | 결함 탐지 (단계 전압) / DC 저항 (LED 표시기와 함께 한 키 전환) (붉은 = 저항, 녹색 = 탐지) |
| 준수 표준 | GB50150-2006 (케이블 외부 껍질 전달 시험 및 예방 시험), 교차 상호 연결 시스템 시험 요구 사항 |
| 안전 보호 | 제로 포지션 시작 잠금, 정지 시 자동 배열 (HV 자동으로 0으로 떨어집니다), 과전류 / 과전압 / 과온 보호, 파란색 LED 표시기와 과전류 보호 스위치 |
| 표시 | 듀얼 아날로그 미터 (kV 볼트 미터 + mA 암페미터) real real real real real real real real real real real real real real real real real real real real real real |
| 패키지 크기 | 64*42*70cm |
| 총중량 | 48kg |
| 브랜드 / 원산지 | XZH TEST / Xi'an, 중국 산시 |
| 인증 | CE, ISO |
| 수신기 제어 | 기능 |
|---|---|
| 마이크로 앰퍼 미터 | 신호의 크기와 극성을 나타냅니다. 바늘 기울기 방향은 작업자가 단계 전압 조사를 통해 결함 지점에 접근하는지 또는 통과했는지 확인합니다. |
| 신호 입력 | A-프레임 하위 랙 (단계 전압 방법) 또는 수신 클램프 (유도 신호 추적) 에서 연결을 허용합니다. |
| 0조정 | 심하게 묻혀있는 케이블이나 고저항성 토양 조건과 같은 약한 신호 환경에서 일관성 있는 결함 검출을 위해 모드 I (강화 모드) 에서 참조 기준선을 캘리브레이팅합니다. |
| 감수성 조정 | 입력 신호 진폭을 제어합니다. 깊게 묻힌 케이블의 증대, 세지 않은 설비 또는 강력한 신호의 감소 |
| 모드 스위치 (I / 0 / II) | 모드 I:약한 신호를 위한 증폭 모드 (A-프레임 + 클램프 지원)모드 II:강한 신호를 위한 직접 모드 (A-프레임만, 내부 증폭기를 우회합니다.)0:전원 끄기 위치 |
현장 장점 盲區 없음:테스트 터미널 근처에서 측정 죽은 구역을 가진 TDR 기반 케이블 결함 탐지기와 달리 XHHD523L 단계 전압 방법은 실명 영역을 0으로 가지고 있습니다. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

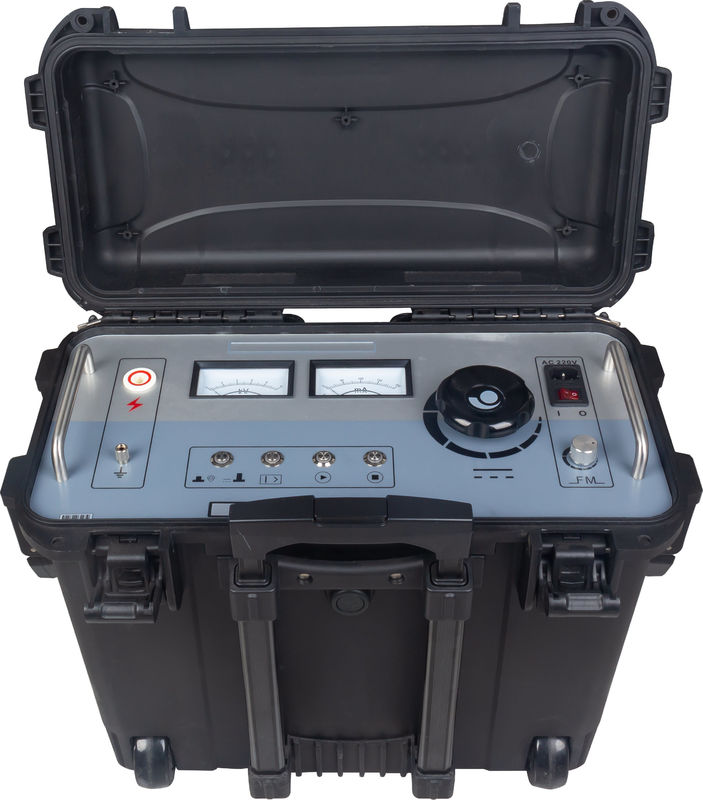

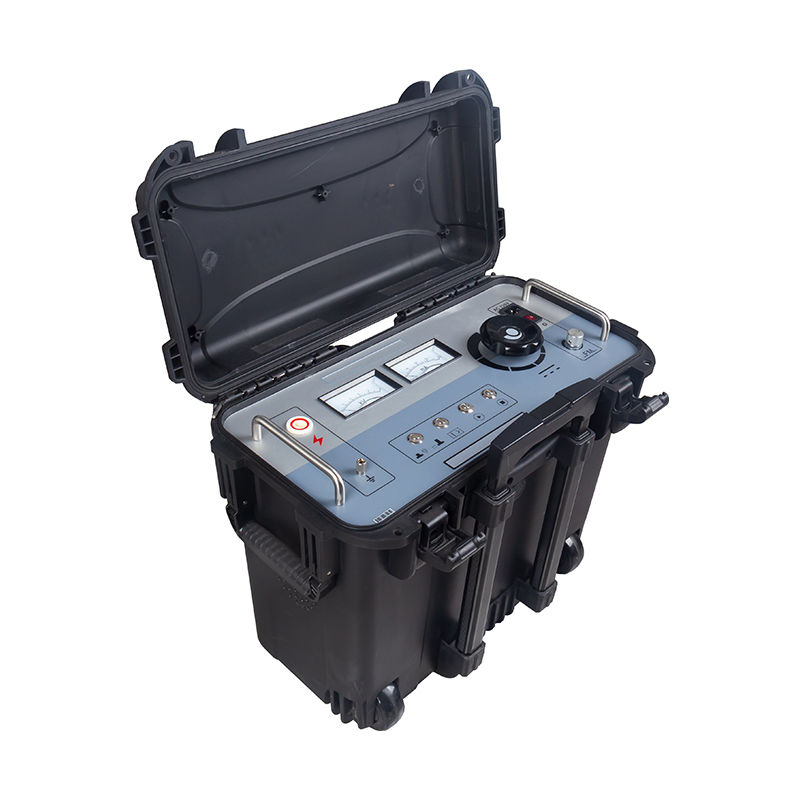

XHHD523L 전면 패널은 왼쪽에서 오른쪽으로 작동 흐름을 배치하여 현장 배치 중에 운영자의 오류를 최소화합니다.
110kV-500kV 케이블 회로에서 수십 킬로미터 또는 수백 킬로미터에 대해 책임지는 전송 자산 관리자에게는껍질 상태 데이터는 단순히 테스트 결과일 뿐 아니라 미래의 유지보수 비용의 주요 지표입니다.. 손상 된 껍질이있는 케이블은 스크린 부식, 가능한 스크린 고장 및 최종 강제 중단에 백신 카운트 다운 중입니다. XHHD523L는 상태 기반 유지 관리 전략을 가능하게합니다:
