| Place of Origin: | Xi'an, Shaanxi, China |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO,CE |
| Model Number: | XHGG502A+XHDD503C+XHHV535-4TS+XHGX507C |

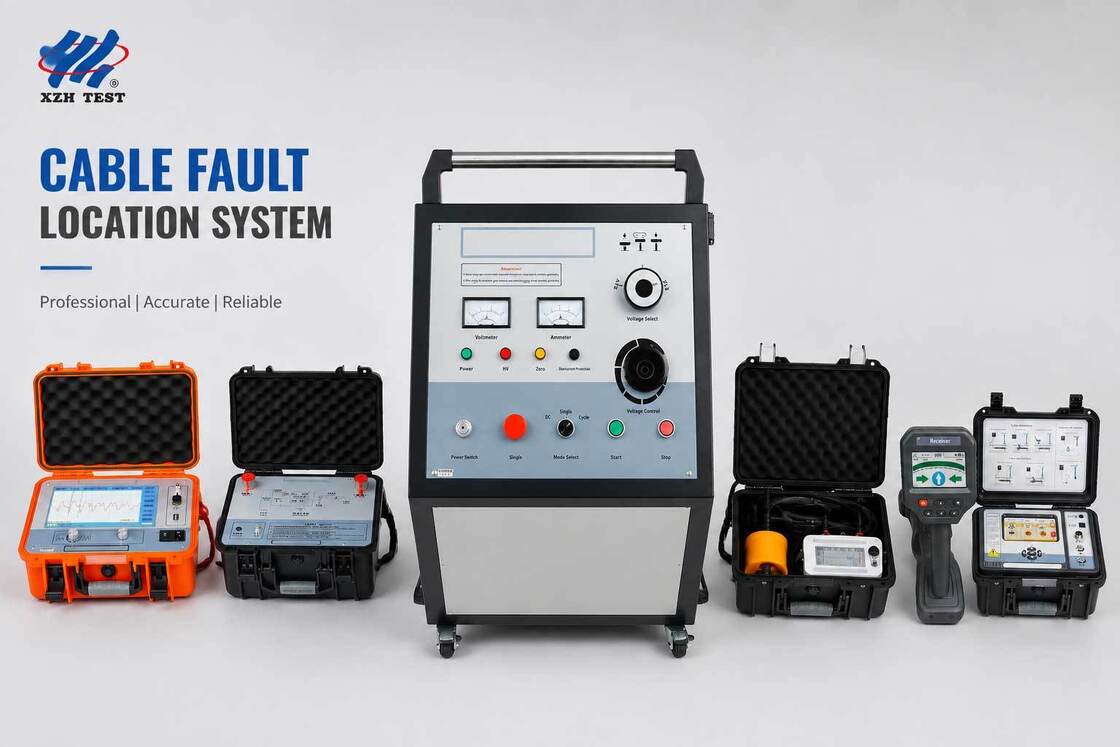

중저압 지하 케이블 고장 위치 탐지기 세트
1. 작동 원리 및 단계:
1. DC 또는 고전압 펄스를 사용하여 케이블 고장 지점을 플래시 오버 및 방전시킵니다.
2. 여행파 반사 원리를 사용하여 모든 유형의 케이블 주 절연 고장을 대략적으로 측정합니다.
3. 음향-자기 동기화 방식을 사용하여 모든 유형의 케이블 주 절연 고장을 정밀하게 측정합니다.
2. 기기 및 사양:
| I, 고 전압 서지 발생기 XHHV535-4TS | ||
| 직접 연결 방식, 커플링 방식, 유도 방식 | DC, 단일, 사이클 | |
| 최대 150Vpp | 0-8kV/0-16kV/0-32kV, 3가지 전압 전환 가능 | |
| 내장 커패시터 | 64μF/16μF/4μF | |
| 방전 에너지 | 2048J | |
| 충격 전력 | 2000VA | |
| 임펄스 속도 | 약 6초 동안 자동 충격, 임의 제어 시간 동안 수동 충격 | |
| 서지 전압 레벨 스위치 | 수동 | |
| 전압 조정 유형 | 연속 | |
| 표시 | 고전압 측 전압 측정, 실시간 출력 전압 및 전류 표시 | |
| 작동 모드 스위치 | 수동 | |
| 연속 출력 전류 | 60mA | |
| 안전 보호 | 제로 시작 보호 기능 포함, 안전하고 신뢰할 수 있음 | |
| 방전 | 독특한 고전압 측정 설계, 정지 상태에서 장치의 내부 커패시턴스를 자동으로 방전합니다. | |
| 4*18650 표준 리튬 배터리 | AC 220V±15% ,50Hz±2Hz | |
| DC 내전압 테스트 | 출력 전압 조정 가능 및 표시 범위 0-35Kv, 출력 전류 표시 범위 0-20A | |
| 소손 전류 |
최대 60mA @ 32 kV의 전류로 고장 조건 (소손) 안전 |
|
| 과전압, 과전류, 과열 보호. |
작동 후 자동 방전 보호 등급 |
|
| IP54 이상 | 치수(mm) | |
| 534L×444W×805H mm | 총 중량 | |
| 120kg 이하 | II | |
| ,케이블 파이프라인 종합 테스터 XHGX507C테스트 방법 | ||
| 저전압 펄스, 임펄스 전류, 임펄스 전압, ARC 다중 펄스 | 샘플링 속도 | |
| 1MHz～400MHz | 펄스 출력 | |
| 단극성 | 펄스 진폭 | |
| 300V | 펄스 폭 | |
| 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | 측정 범위 | |
| ≥120km | 측정 범위 | |
| 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km | 최소 분해능 | |
| 0.07m | 측정 오차 | |
| ≤±(0.5％×L+1m), L은 케이블 길이 | 신호 이득 | |
| 0…100%, 조정 가능 | 전파 속도 | |
| 10…999.9m/µs | 출력 임피던스 | |
| 자동 매칭 | 트리거 | |
| 자동 연속 |
작동 조건 |
|
| 온도 -25℃～+65℃, 상대 습도 85%, 기압 750±30mmHg | III | |
| ,케이블 파이프라인 종합 테스터 XHGX507C고정점 모드 | ||
| 표준 모드, 향상된 모드, 노이즈 감소 모드, 사용자 정의 모드 (ms, 파형) | 고정점 방법 | |
| 지능형 시간차 방법, 전자기 검사 방법, 음향 측정 방법 | 위치 정확도 | |
| 고정점: 0.1m, 경로: 0.1m | 디스플레이 | |
| 4.3인치 LCD 컬러 화면 (고휘도 화면), 햇빛에서도 보임 | 언어 | |
| 그래픽 언어가 더 직관적입니다. | 이득 | |
| 120dB, 완전 자동 조정, 수동으로도 조정 가능 | 주파수 범위 | |
| 100～1600Hz | 동적 범위 | |
| 0～112dB(16 기어) | 동기 트리거 | |
| 음향 완전 자동 동기 트리거; 자기장 완전 자동 동기 트리거 | 감지 범위 | |
| 0.00～99.99ms, 75mV～75V | 프로브 | |
| 자동 음소거, 완전 디지털 금속 지능형 프로브 | 헤드폰 | |
| 600Ω 군용 등급 강력한 소음 감소 및 간섭 방지 기술 | 작동 전원 | |
| 4*18650 표준 리튬 배터리 | 작동 시간 | |
| 8시간 이상 | 주위 온도 | |
| -25～65℃; 상대 습도: ≤90% | 무게 | |
| 호스트 0.6kg; 센서 1.4kg | 방수 등급 | |
| IP65 | IV | |
| ,케이블 파이프라인 종합 테스터 XHGX507C송신기 | ||
| 다중 주파수 신호 전송 모드 |
출력 주파수 |
|
| 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, |
65.6kHz, 81.9kHz, 197kHz 출력 전력 |
|
| 최대 15W, 9단계 조정 가능 |
출력 전압 |
|
| 최대 150Vpp |
출력 모드 |
|
| 직접 연결 방식, 커플링 방식, 유도 방식 |
디스플레이 |
|
| 4.3인치 LCD 컬러 화면 (고휘도 화면), 햇빛에서도 보임 | 커플링 클램프 | |
| 커플링 내경 Φ150mm | 수신기 | |
| 파이프라인 감지 (케이블 위치 추적, 방향 표시, 깊이 측정, 전류 측정), 케이블 식별, A-프레임 고장 찾기 (선택 기능) |
작동 모드 |
|
| 추적, 식별, 단계 전압 | 수신 주파수 | |
| 활성 감지 주파수: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
전원 주파수 수동 감지 주파수: 50Hz, 60Hz, 250Hz RF 수동 감지 주파수 대역: 중심 주파수는 32.7kHz, 65.6kHz, 81.9kHz, 197kHz 디스플레이 |
|
| 4.3인치 LCD 컬러 화면 (고휘도 화면), 햇빛에서도 보임 |
감지 깊이 |
|
| 0-20m | V 테스트 케이블 | |
| (참고: 35kV 고전압이 존재하므로 특수 고전압 케이블이 제작되며 작동 중에는 현장에서 멀리 떨어져 있어야 합니다.) | ||
| 고전압 출력 케이블 | ||
| 코어 와이어 2.5mm2 빨간색, 내전압 50kV DC, 차폐층 포함, 외경 14mm, 길이 10미터, 대형 스풀 설치 포함. | 접지 케이블 | |
| 접지 3열 - 메인 코어 16mm2 투명 색상, 분기 2.5mm2, 길이 10미터. 소형 스풀 설치 포함. | 3. 현장 사진 | |
