정확한 지하 케이블 결함 위치를 위해 중저압 케이블 결함 탐지 시스템

Name: 정확한 지하 케이블 결함 위치를 위해 중저압 케이블 결함 탐지 시스템
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

제품 상세정보:

Place of Origin:	Shaanxi
브랜드 이름:	XZH TEST
인증:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

상세 정보

Place of Origin:

Shaanxi

브랜드 이름:

XZH TEST

인증:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

강조하다:

High Light

강조하다:

지하 케이블 결함 탐지 시스템

정확한 지하 케이블 결함 탐지 시스템

Trading Information

Minimum Order Quantity:

1unit

가격:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

제품 설명

정확한 지하 케이블 결함 위치를 위해 중저압 케이블 결함 탐지 시스템 0

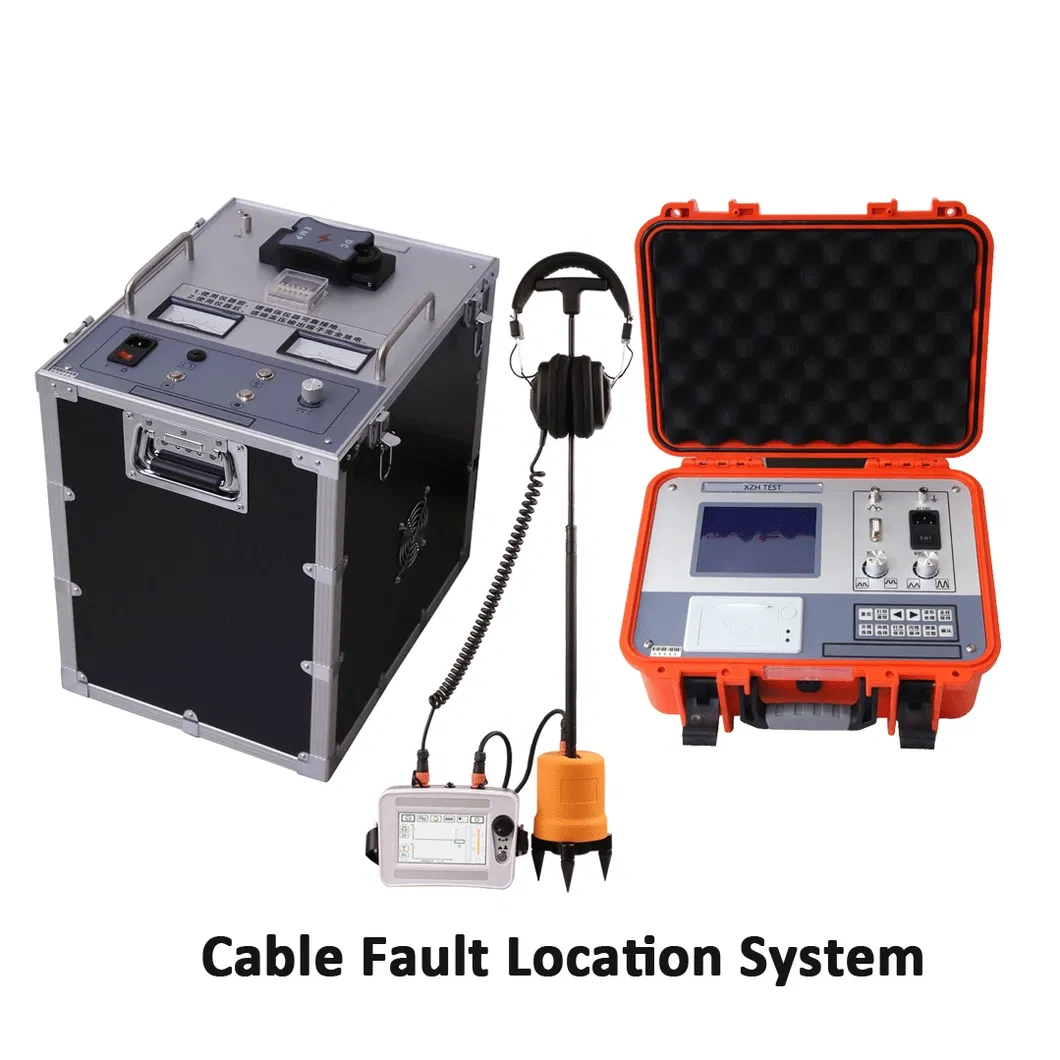

XZH TEST 휴대용 케이블 결함 위치 시스템은 다음과 같이 설계되었습니다.

★고전압 펄스 발전기:XHHV535-4Z 고전압 2450J 펄스 제너터는 32 kV에서 최대 펄스 에너지를 달성 할 수있는 급류 레벨 스위치와 함께 제공됩니다.그것은 운영자 안전 보장 시스템을 특징으로 하 고 낮은 및 중압 케이블 결함에 대한 신뢰할 수 있고 포괄적인 기술적 솔루션을 제공합니다.

★ 케이블 결함 사전 탐지: XHGG501B 케이블 결함 검사기는 낮은 저항, 단회로, 오픈 회로 단절 결함을 측정하는 데 적합합니다.그리고 전력 케이블의 고 저항 누출 및 고 저항 플래시 오버 결함, 고주파 동축 케이블, 전화 케이블, 거리 조명 케이블 및 다양한 재료의 묻힌 케이블, 다른 가로 가로 세로와 다른 매체.자동 테스트 보고서 생성과 함께 뛰어난 케이블 관리 시스템.

★ 케이블 결함 지표: XHDD503C는 케이블 결함 지점의 특정 위치를 결정하기 위해 진동 피커프와 전자기 인덕션의 음자기 동기화 원리를 사용합니다.고전압 펄스 발전기 의 도움 으로, 결함 지점이 번쩍이고 방출됩니다. 플래시로 생성되는 진동 파동, 소리 파동 및 전자기 파동과 같은 물리적 현상 이상 방출의 결함 포인트는 위치 기기의 전용 탐사기로 수집됩니다. 호스트에 의해 지능적인 처리 후 결함 거리와 출력 결함 소리는 표시됩니다..마지막으로 결함 지점의 정확한 위치는 검사자의 청각과 시각에 의해 판단됩니다. 즉, 케이블 결함 지점의 정확한 위치 작업은대략적인 측정 범위 내에서".

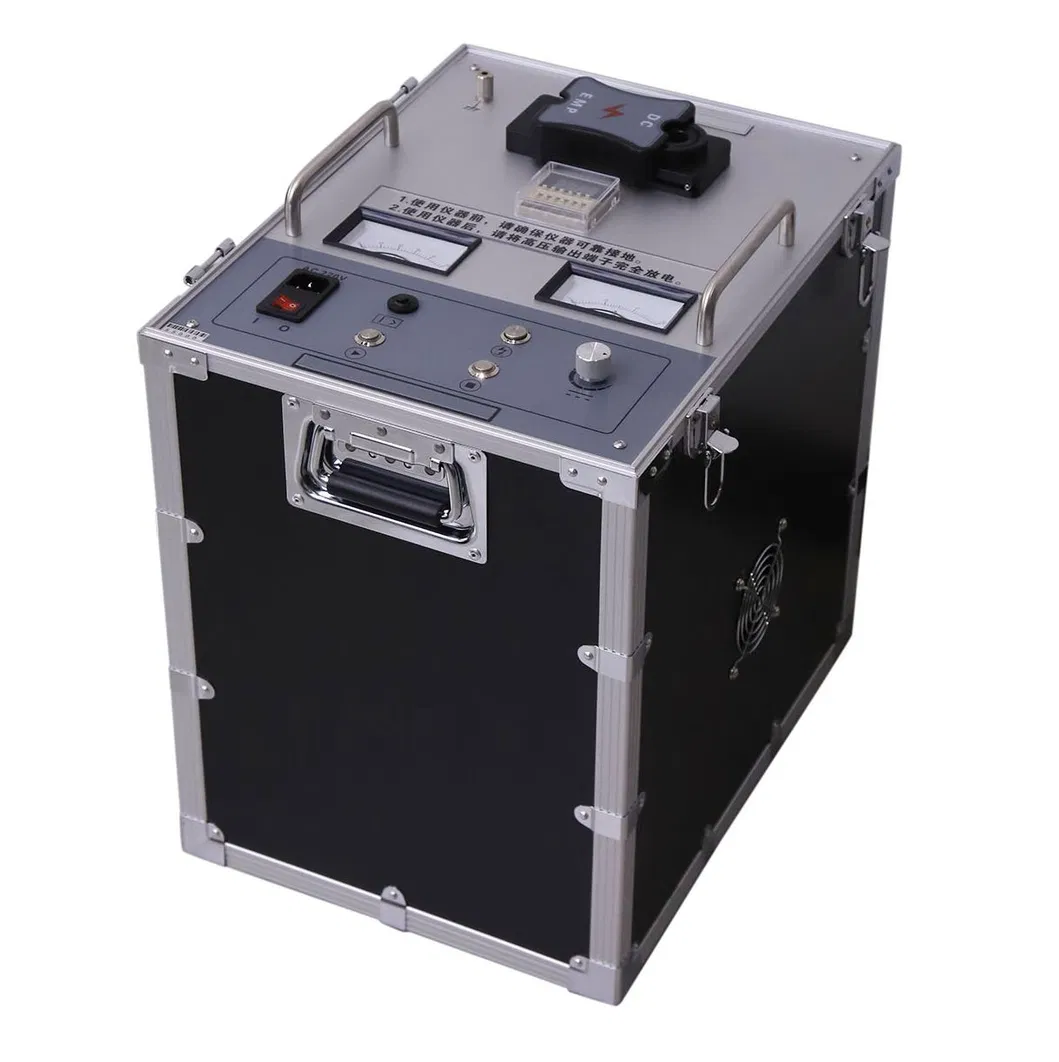

고전압 전압 발전기 XHHV535-4Z

펄스 전압:0~35kV (디폴트 0~28kV)
고전압 부분 압력:1.5급
내장 콘덴서:4μF
방출 전력:0~2450 J (디폴트 0~1568 J)
출력 전압 극성:음극성
충돌력:400W
과온 보호:85oC
작동 전원 공급 장치:AC 220V±10% / 50Hz±2Hz
실내 온도:-20~+50oC

정확한 지하 케이블 결함 위치를 위해 중저압 케이블 결함 탐지 시스템 1

정확한 지하 케이블 결함 위치를 위해 중저압 케이블 결함 탐지 시스템 2

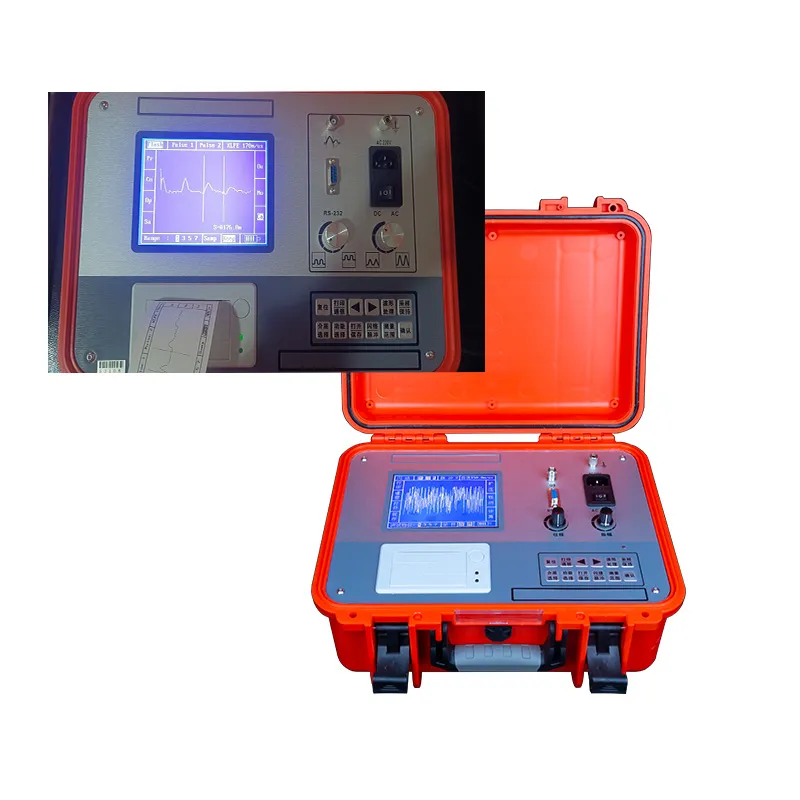

케이블 오류 사전 위치 XHGG501B
케이블 결함 사전 위치 측정은 낮은 저항, 단회로, 개방 회로 결함, 높은 저항 누출 및 높은 저항 플래시 측정에 적합합니다 전력 케이블, 고주파 동축 케이블, 로컬 전화 케이블, 거리 램프 및 각기 다른 가로 세로와 다른 매체로 다양한 재료의 묻힌 케이블의 결함.
•산업 5.7인치LCD 디스플레이
•단일 칩 중앙 제어, 버튼 작동 모드, 강력한 반 간섭 능력
•범위, 속도 측정, 저항 및 기타 기능으로;
•마이크로 프린터 및 호스트 통합, 언제든지 테스트 파형과 테스트 보고서를 인쇄 할 수 있습니다
•자동 연속 샘플링, 절대 방출 파동 형태를 놓치지 않습니다
•시험 방법: 플래시 오버 샘플링, 저전압 펄스 샘플링
•펄스 진폭: 100Vpp
•펄스 너비: 0.1uS와 2uS
•측정 거리는 Smax: 30km Smin: 15m
•측정 오류: 거시적 절대 오류: ±10m 거시적 상대적 오류: ± 1%
(DL/T849.1-2004는 ±(1%L+20)m를 넘지 않는 것을 지정합니다. 여기서: L는 케이블 길이입니다.)
•전원 공급: 내장 24V/7Ah DC 전원 공급, 6시간 연속 작동할 수 있습니다.또한 AC 220V 50Hz 전원 공급에 연결할 수 있습니다

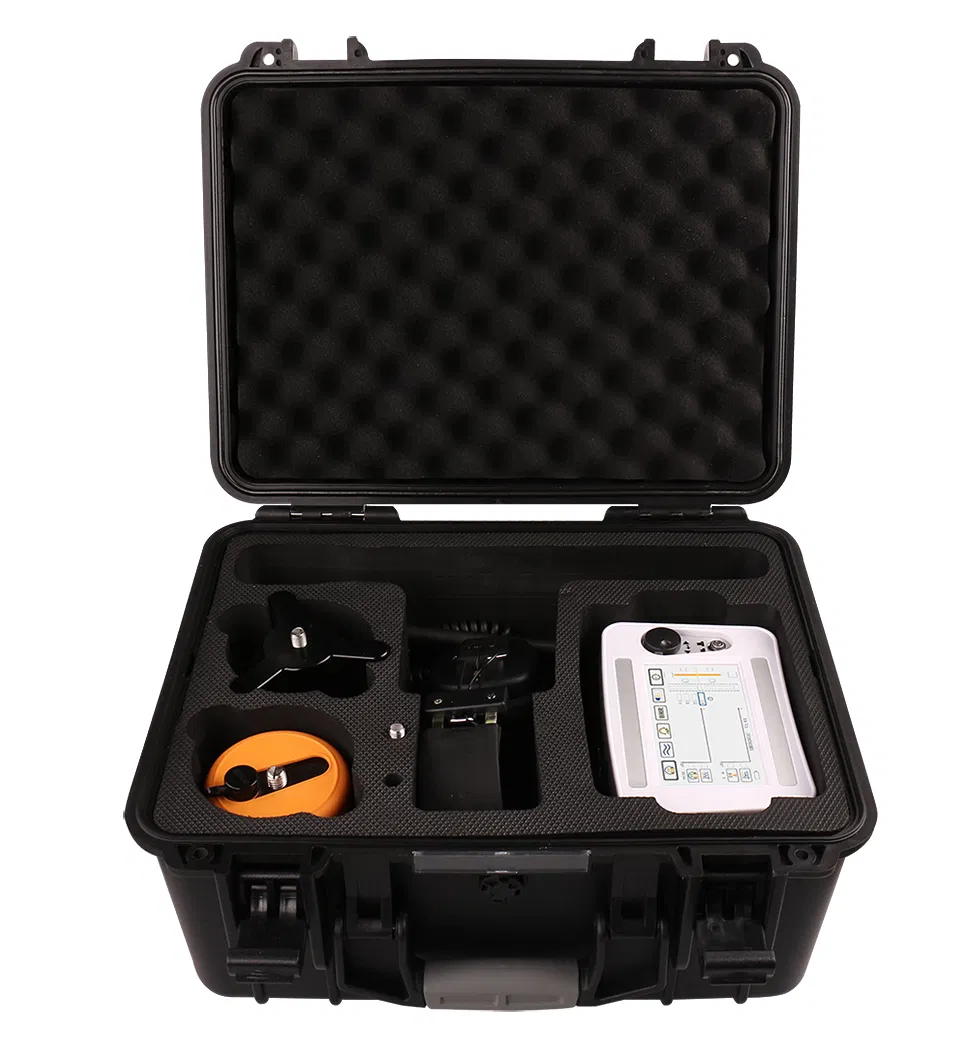

케이블 결함 지표 XHDD503C

음향 채널 대역폭
100Hz~1600Hz
100Hz~300Hz
높은 패스: 160Hz~1600Hz
I 밴드 패스: 200Hz~600Hz
채널 조정:8단계 소음, 자기 및 전압
소음 출력:이득: 16 레벨 (0-112dB), 저항: 350Ω
탐지 범위:00.00-99.99ms, 75mV-75V
탐지 정확도:위치: ≤0.1m 경로: ≤0.5m
작동 전원 공급 장치:4*18650 표준 리?? 배터리
대기 시간:8시간 이상
실내 온도:-25~65oC, 상대 습도: ≤90%
부피 차원:428L × 350W × 230H
전체 무게:7kg

정확한 지하 케이블 결함 위치를 위해 중저압 케이블 결함 탐지 시스템 3

현장 사진
