| 원래 장소: | 산시성 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| 모델 번호: | XHSB505DS |
XHSB505DS 지능형 케이블 식별기는 PSK(Phase Shift Keying) 기술과 정밀 알고리즘을 결합하여 오류 없는 자동 케이블 식별을 제공하는 차세대 전문 장비입니다. 기존의 아날로그 포인터 기반 식별기와 달리 XHSB505DS는 지능형 디코딩 기능이 있는 3.5인치 컬러 LCD 디스플레이를 특징으로 하며, 케이블이 대상인지 자동으로 확인합니다. 성공적인 식별에는 녹색 체크(√)를, 대상이 아닌 케이블에는 빨간색-주황색 십자(*)를 표시합니다. 이를 통해 기존 식별기의 수동 포인터 해석의 모호함을 제거합니다.
정밀성과 효율성을 요구하는 전력 케이블 테스트 및 커미셔닝 엔지니어를 위해 설계된 XHSB505DS는 세 가지 장비를 하나로 통합합니다. 즉, 활선 케이블 식별기, 비활선 케이블 식별기, AC 전압/전류/주파수 측정 도구입니다. 유연한 Rogowski 코일 수신 클램프는 불규칙한 모양의 도체를 포함하여 최대 200mm 직경의 케이블을 수용하며, 다중 주파수 전송(625Hz, 1562Hz, 2500Hz, 10kHz)은 다양한 케이블 유형 및 현장 조건에서 안정적인 신호 감지를 보장합니다.
🔍 XHSB505DS의 차별점: 작업자가 현장 조건에서 오류가 발생하기 쉬운 주관적인 프로세스인 아날로그 포인터 스윙을 수동으로 해석해야 하는 기존 케이블 식별기와 달리 XHSB505DS는 PSK 기술과 지능형 알고리즘을 사용하여 자동 디지털 검증을 수행합니다. 3.5인치 컬러 LCD는 명확한 녹색 체크 또는 빨간색 십자를 표시하여 추측의 여지를 없앱니다. 또한, 케이블 식별과 AC 전압(0~600V), AC 전류(0~5000A), 주파수 측정을 결합한 이 등급에서 유일한 케이블 식별기로, 케이블 ID 이상의 기능을 필요로 하는 전문 테스트 팀을 위한 진정한 다기능 장비입니다.
| 매개변수 | 사양 |
|---|---|

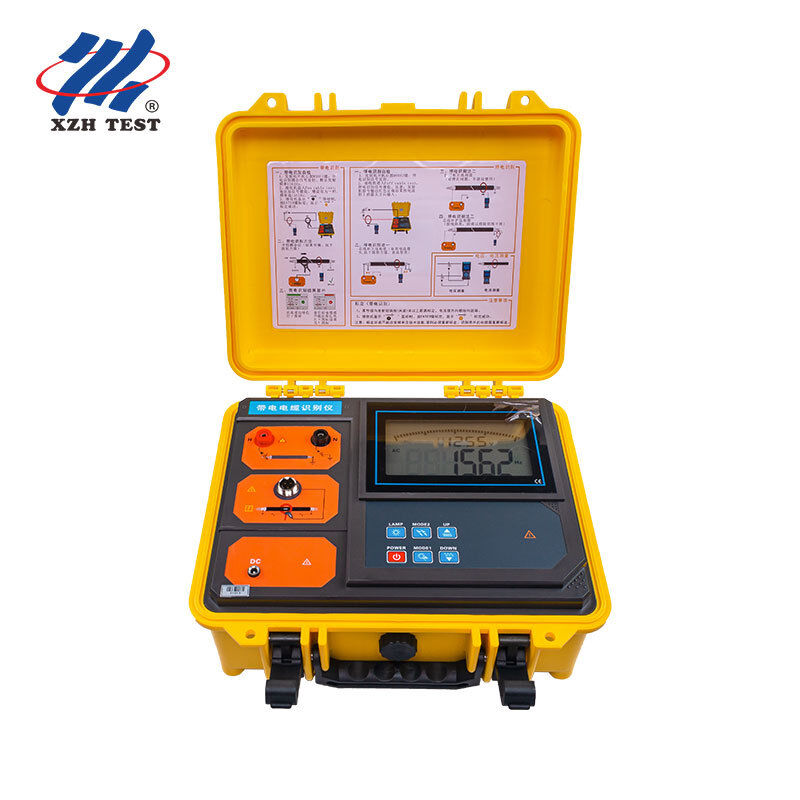

| 전원 공급 장치 | 11.1V 대용량 충전식 리튬 배터리, 약 8시간 연속 작동 |
| 출력 방식 | 캘리퍼 커플링 (활선); 직접 출력 (전원 차단) |
| 전송 주파수 | 625Hz, 1562Hz, 2500Hz, 10kHz (화살표 키로 조정 가능) |
| 펄스 전압 | 500V (전원 차단 인식 모드) |
| 펄스 전류 | 최대 5A (루프 저항에 따라 다름) |
| 펄스 주파수 / 폭 | 1회/초 / 2ms |
| 디스플레이 | 실시간 배터리 전압, 흰색 백라이트가 있는 대형 LCD |
| 치수 | 320 * 275 * 145 mm; 케이스는 약 200kg의 압력을 견딤 |
| 안전 | AC 3700V/rms 내전압; IEC61326(EMC); IEC61010-1(CAT III 300V, CAT IV 150V) |
| 작동 조건 | -10℃ ~ 40℃; 습도 <80% |
| 매개변수 | 사양 |
|---|---|
| 기능 | 활선 및 비활선 케이블 ID; AC 전압, 전류, 주파수 측정 |
| 디스플레이 | 3.5인치 트루 컬러 LCD, 컬러 아이콘 표시 |
| 전원 공급 장치 | 7.4V 충전식 리튬 배터리, USB 충전, 약 6시간 작동 시간 |
| 신호 보정 | 예 - 75%~135% 보정 값 = 유효 ID 조건 |
| 방향 인식 | 예 - 성공적인 식별을 위해 일치하는 방향 필요 |
| 검증 | 녹색 체크(√) = 대상 케이블; 빨간색-주황색 십자(*) = 대상 아님 |
| AC 전압 범위 | 0.00V ~ 600V (50Hz/60Hz), 정확도 ±2%±3dgt |
| AC 전류 범위 | 0.00A ~ 5000A (50Hz/60Hz), 정확도 ±2%±3dgt |
| 주파수 범위 | 45Hz ~ 70Hz, 정확도 ±2%±3dgt |
| 유연한 전류 클램프 | Rogowski 코일, φ200mm 내부 직경, 2m 리드 |
| 감지 속도 | 이득 조정 시 약 1회/초 (10~100 진폭 막대) |
| 전원 차단 ID 범위 | 루프 저항 0Ω~10kΩ (최대 약 10km 케이블, 접지에 따라 다름) |
| 활선 ID 범위 | 루프 저항 0Ω~200Ω (최대 약 5km 케이블, 접지에 따라 다름) |
| 안전 | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; 오염 등급 2 |
| 작동 조건 | -10℃ ~ 40℃; 습도 <80% |
활선 케이블 식별 (캘리퍼 커플링 방식): 송신기는 선택된 주파수(625Hz~10kHz)의 복합 펄스 전류 신호를 송신 클램프를 통해 대상 3심 차폐 케이블에 커플링합니다. 펄스 전류는 케이블 주위에 방향성 전자기장을 생성하며, 이는 유연한 Rogowski 코일에 의해 감지되고 수신기의 PSK 알고리즘에 의해 디코딩됩니다. 수신기의 지능형 프로세서는 신호 보정(전송 값의 75%~135%), 방향 일관성 및 주파수 일치를 확인한 후 녹색 체크 확인을 표시합니다.
비활선 케이블 식별 (직접 연결 방식): 송신기는 테스트 리드를 통해 500V 펄스 인코딩 전류 신호를 케이블 코어로 직접 출력합니다. 인코딩된 전류는 케이블 길이를 따라 전자기장을 생성합니다. 수신기의 유연한 코일은 지능형 PSK 알고리즘을 통해 대상 케이블을 감지, 디코딩 및 식별하며, 결과는 컬러 LCD에 명확하게 표시됩니다.
⚠️ 중요 안전 주의사항:
전원 차단 식별: 활선 케이블에 연결하는 것은 엄격히 금지됩니다. 활선 식별: 3심 차폐 케이블에만 적용됩니다. 송신 및 수신 클램프를 혼합하지 마십시오. 입력 신호 방향은 일관되어야 합니다. 커플링 방식의 경우 양쪽 끝의 케이블 외피는 잘 접지되어야 합니다.
XZH TEST는 전 세계 전력 유틸리티, 전기 계약업체 및 산업 고객을 위한 케이블 테스트, 고장 감지 및 진단 솔루션을 전문으로 하는 전문 제조업체입니다. 지능형 케이블 식별기, 고장 위치 추적기 및 진단 시스템을 포함하는 포괄적인 제품 라인을 통해 XZH TEST는 가장 까다로운 전문 응용 분야를 위해 설계된 안정적이고 혁신적인 현장 장비를 제공합니다.
케이블 식별 및 유지보수 요구 사항에 맞는 맞춤형 솔루션을 지금 문의하십시오.
