I. 설명

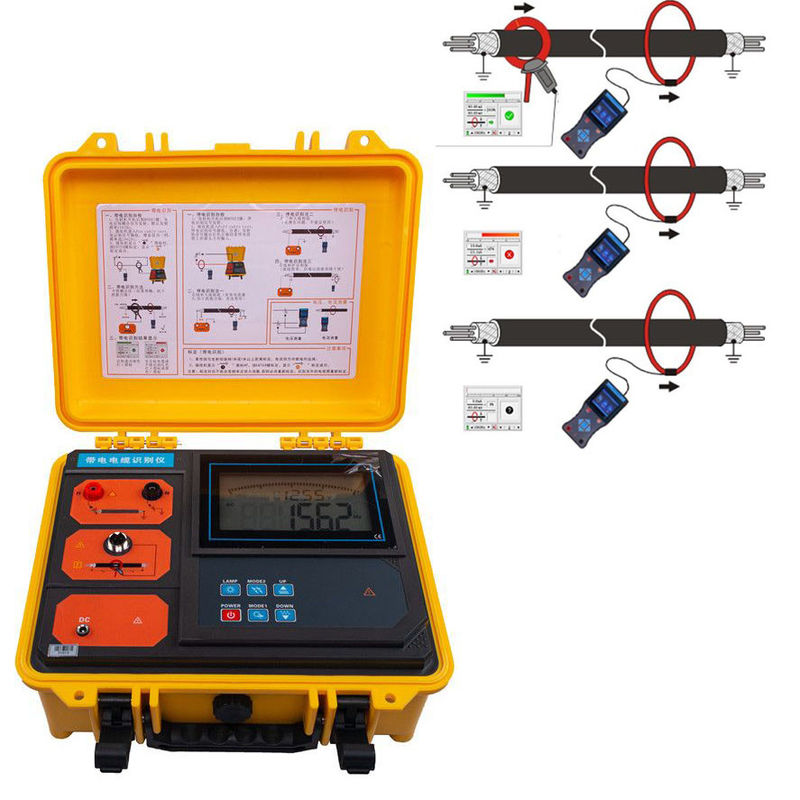

XHSB505DS 라이브 케이블 식별 도구, 또한 케이블 식별 도구, 다기능 케이블 식별 도구 및 지능형 케이블 식별 도구로 알려져 있습니다.전력 케이블 엔지니어 및 케이블 작업자를 위해 케이블 식별의 기술적 문제를 해결하도록 설계되었습니다.사용자는 기기를 통해 여러 케이블 중에서 목표 케이블 중 하나를 정확하게 식별 할 수 있습니다.케이블 식별은 케이블의 양쪽 끝에서 작동에서 시작됩니다.케이블의 양쪽 끝에서 두 개의 번호가 정확하도록 보장해야합니다. 이 도구는 정확한 알고리즘과 결합 된 PSK 기술을 사용하여 설계되었습니다.현장 직원들의 기억이 얼마나 신뢰할 수 있는지 상관없이이 제품은 또한 라이브 케이블 식별, 전력 장애 케이블 식별, AC 전류 테스트,전압 및 전류 전압 테스트그것은 송신기, 송신 전류 클램프, 수신기 및 유연한 수신 전류 클램프로 구성됩니다.

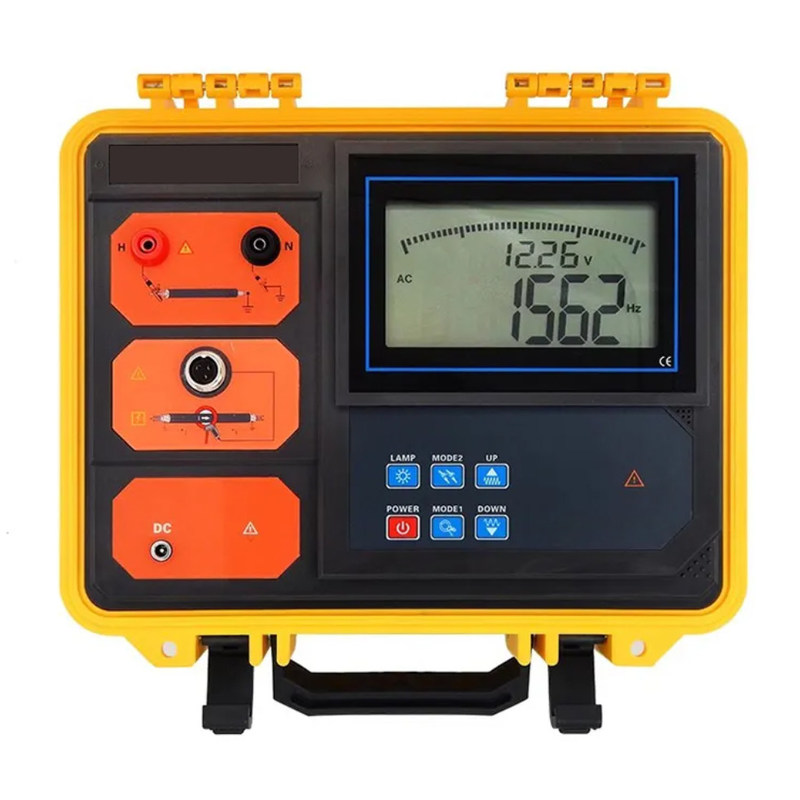

송신기:전기 케이블과 전원 끄는 케이블을 식별하는 동안 목표 케이블에 신호를 전송합니다.그리고 자동 보호이 송신기는 통합된 특수 도구 상자 디자인을 채택하고, 폴리 프로필렌 플라스틱을 원료로 사용하고, 일회용 주사형조를 위해 새로운 복합 필러를 추가합니다.경직성, 경화, 마모 저항, 열 저항, 단열 성능. 캐비닛은 약 200kg의 압력을 견딜 수 있으며, 호스트의 큰 LCD는 남은 배터리 전력을 실시간으로 표시합니다.백색 백등, 그리고 방출 신호의 동적 표시, 한눈에 명확합니다.
송신 클램프:라이브 케이블이 확인되면 송신 클램프는 송신기에서 표적 케이블로 신호를 연결합니다. 턱 크기는 Φ120mm입니다. 송신 클램프는 방향성을 가지고 있습니다.송신 신호는 송신 클램프에 있는 화살표에 의해 표시 된 방향에서 들어갑니다.
생체 확인 중에:출력 펄스 전류를 연결하기 위해 칩을 사용하며, 4개의 주파수를 방출합니다: 625Hz, 1562Hz, 2500Hz, 10kHz, 송신기를 통해 대상 케이블 (목적 케이블은 3핵 장갑 케이블) 에 연결합니다.그리고 케이블 코어에 복합 펄스를 주입, 펄스 전류는 수신기 및 유연한 전류 클램프가 감지하고 식별하기 위해 대상 케이블 주위에 전자기장을 생성합니다. 펄스 전류가 방향적이기 때문에,탐지도 방향성입니다..
전력 고장 확인 시:직접 연결된 출력 펄스 전류는 펄스 코딩 전류 신호를 케이블 코어에 주입하는 데 사용됩니다.이 전류는 수신기 및 유연 전류 클램프에 대한 목표 케이블 주위에 전자기장을 생성, 디코드, 그리고 식별; 전류가 방향성을 가지고 있기 때문에 탐지도 방향성입니다.
수신기:3.5인치 컬러 LCD 화면으로 장착된 휴대용 장치입니다. 초고속 마이크로프로세서와 함께 정확한 알고리즘을 사용하여 송신기의 펄스 코드 전류 신호를 식별하고 디코드합니다.그리고 신호 강도 캘리브레이션 기능을 가지고 신호 강도 및 검출 결과를 표시합니다.정교하고 직관적인; 색상 스케일 바의 동적 표시, 한눈에 명확, 성공 케이블 식별 체크 마크, 비 목표 케이블 체크 마크,신속하고 자동으로 목표 케이블을 식별 할 수 있습니다.동시에 테스트 가능한 전압 범위는 AC 0.00V ~ 600V (50Hz / 60Hz), 측정 가능한 AC 전류 범위는 AC 0.00A ~ 5000A (50Hz / 60Hz), 측정 가능한 전류 주파수는 45Hz ~ 70Hz입니다.
유연 전류 클램프:그것은 뛰어난 일시 추적 능력을 가진 로크웰 코일입니다. 송신기에 의해 생성되는 펄스 코드 전류를 빠르게 식별할 수 있습니다.그리고 두꺼운 케이블이나 불규칙한 모양의 전도기에 적합합니다.. 턱의 내부 지름은 약 200mm이며, 그것은 시험 회로를 분리하지 않고 Φ200mm 이하의 케이블을 클램프 할 수 있습니다.
특별 참고:이 케이블 식별 도구는 실시간 케이블 식별 및 전력 장애 케이블 식별 기능을 모두 가지고 있습니다.라이브 케이블에 연결하는 것은 엄격히 금지되어 있습니다라이브 케이블 식별은 3 코어 장갑 케이블에만 적용됩니다. 식별 할 때 전송 클램프와 수신 클램프는 혼합 될 수 없습니다.입력 신호의 방향이 일관되어야 합니다..
II. 기술 사양
| 영향력 | 기본 기준 | 작업 | 언급 |
| 실내 온도 | 23°C±1°C | -10°C~40°C | / |
| 환경 습도 | 40%~60% | < 80% | / |
| 측정 된 전압 및 전류 주파수 | 50Hz±1Hz | 45Hz~70Hz | 전압과 전류를 시험할 때 |
| 수신기 작동 전압 | 7.4V±0.5V | 7.4V±1V | / |
| 송신기 작동 전압 | 11.1V±0.5V | 11.1V±1.5V | / |
| 외부 전기장, 자기장 | 피해야 합니다. | ||
| 테스트 중인 케이블의 위치 | 테스트 하에 있는 케이블은 유연 전류 클램프의 대략적인 기하학적 중심에 있습니다 | ||
| 기능 | 복합 펄스 주파수 전류 신호를 전송, 나머지 배터리 전압을 표시하고 동적으로 전송 상태를 표시 |
| P물 공급 | 11.1V 대용량 재충전 가능한 리?? 배터리, 완전히 충전되어 약 8시간 연속 작동 |
| 오출력 방법 | 켜기 인식 중 칼리퍼 결합; 켜기 종료 인식 중 직접 출력 |
| 전송 주파수 | 625Hz, 1562Hz, 2500Hz, 10KHz (전기화 된 식별시), 전송 주파수를 조정하기 위해 위와 아래 화살표 키를 누르십시오 |
| 펄스 전압 | 500V (전력 고장이 확인되면) |
| 펄스 전류 | 최대 5A (회로 저항의 크기에 따라) |
| 펄스 주파수 | 1회/초 |
| 펄스 너비 | 2ms |
| 발사 클램프 내부 지름 | φ120mm |
| 시험 선 길이는 | 3미터, 알리거터 클립, 빨간색과 검은색 |
| 발사 클램프 크기 | 길이, 너비, 두께 300mm × 175mm × 50mm |
| 발사 클램프 내부 지름 | φ120mm |
| 발사 클램프 와이어의 길이가 | 2m |
| 토지 핀 크기 | 길이, 너비, 두께 225mm × 100mm × 10mm |
| 송신기 크기 | 320mm × 275mm × 145mm |
| 발사 클램프 크기 | 길이, 너비, 두께 300mm × 175mm × 50mm |
| 표시 모드 | 큰 LCD는 백라이트와 함께 실시간으로 남은 배터리 전압을 표시합니다. |
| LCD 크기 | 길이와 너비 128mm × 75mm; 표시면적 124mm × 67mm |
| 패키지 크기 | 길이, 너비, 높이 400mm × 245mm × 335mm |
| 작동 온도 | -10°C~40°C |
| 보관 조건 | -20°C~50°C,≤95%RH, 응축이 없습니다 |
| 백라이트 제어 | 네, 백색 백라이트 |
| 작동 온도 | -10°C~40°C |
| 보관 조건 | -20°C~50°C,≤95%RH, 응축이 없습니다 |
| 기기 품질 | 송신기 2.5kg; 송신 클램프 1.08kg; 총 질량 4.4kg ( 수신기 포함) |
| B동맥 전력 | 배터리 전압이 9.65V보다 낮으면 배터리 전압 낮은 아이콘이 표시되어 배터리를 충전하도록 상기합니다. 배터리 전압이 9.5V보다 낮으면장치가 자동으로 종료됩니다. |
| C하거 | 12.6V DC 충전기 |
| 충전 포트 | 둥근 충전 포트, DC 로고 |
| 압축성 | 송신기는 통합 된 특수 도구 상자 디자인을 채택하고 상자는 약 200kg의 압력을 견딜 수 있습니다. |
| 전압을 견딜 수 있습니다 | AC 3700V/rms (기계통 상단과 하단 앞) |
|
전자기 특성 |
IEC61326 (EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V, 오염 수준 2) |
| 기능 | 실시간 케이블 식별, 전력 장애 케이블 식별; AC 전압, 전류, 주파수 측정 |
| 전원 공급 | 7.4V 대용량 재충전 가능한 리?? 배터리, USB 충전 인터페이스, 완전히 충전되어 약 6시간 연속 작동 |
| 가속 전류 | 최대 300mA |
| 표시 모드 | 3.5인치 진짜 색상 LCD 화면 표시, 색상 아이콘 표시 |
| 신호 정렬 | 예, 전송 신호를 캘리브레이션합니다. 수신 신호와 전송 신호 사이의 현재 비율은 캘리브레이션 값의 75%에서 135% 사이입니다.성공적 인 식별의 조건 중 하나입니다 |
| 캘리브레이션 후, 테스트 주파수와 확대 변동이 불가능합니다, 그렇지 않으면 재 캘리브레이션이 필요합니다. 다른 케이블을 테스트 할 때 다른 케이블을 재 캘리브레이션해야합니다. | |
| 방향 인식 | 예, 송신 클램프, 수신 클램프 및 로딩 신호가 동일한 방향으로 있어야 합니다. 이는 성공적인 식별의 조건 중 하나입니다. |
| 케이블 확인 성공 | 녹색 틱 아이콘 (√) |
| 타겟이 아닌 케이블 | 빨간색 오렌지색 십자 아이콘 표시 (×) |
| 수신기 크기 | 길이, 너비, 두께 207mm × 101mm × 45mm |
| 유연 전류 클램프 | 길이는 약 630mm, 와이어 지름은 6mm 또는 12.5mm입니다 |
| 코일 내부 지름 | φ200mm (더 큰 지름은 필요에 따라 사용자 정의 될 수 있습니다) |
| 납 길이 | 플렉서블 전류 클램프 선도 길이는: 2m |
| 전압 시험 선 | 길이는 1m (붉은색과 검은색에 각각 1m) |
| 시험 범위 | 전력 고장 인식: 코일은 0Ω~10kΩ의 루프 저항으로 펄스 신호를 감지할 수 있습니다. 탐지 루프 저항이 10kΩ일 때,송신기 배터리가 11V 이상 보장되어야합니다 (일반적으로 0-10 킬로미터의 케이블 길이에 도달 할 수 있습니다.), 주로 토착 저항 및 와이어 케이블 저항) |
| 라이브 식별: 코일은 루프 저항 0Ω~200Ω의 펄스 신호를 감지할 수 있습니다. 탐지 루프 저항이 200Ω일 때,송신기 배터리가 11V 이상 보장되어야합니다 (일반적으로 0-5 킬로미터의 케이블 길이에 도달 할 수 있습니다.), 주로 토착 저항 및 와이어 케이블 저항) | |
| 측정 범위 | 전압: 0.00V~600V ((50Hz/60Hz) |
| AC 전류: 0.00A ∼5000A ((50Hz/60Hz) | |
| 현재 주파수: 45Hz~70Hz | |
| 정확성 | 변압 전압:±2%±3dgt |
| 변속 전류:±2%±3dgt | |
| 전류 주파수:±2%±3dgt | |
| 식별 신호 | 컬러 신호 진폭 및 디지털 디스플레이 |
| 탐지율 | 약 1회/초 |
| 이윤 조정 | 테스트 인터페이스에서, 신호 확대 조정하기 위해 왼쪽과 오른쪽 화살표 키를 누르면, 신호 진폭 바는 10 ~ 100에서, 가장 좋은 |
| 백라이트 제어 | 부팅 기능 선택 인터페이스에서, LCD 백라이트의 밝기를 조정하기 위해 위와 아래 화살표를 누르십시오 |
| 자동 종료 | 전원을 켜고 약 30 분 후, 계정 자동으로 배터리 소비를 줄이기 위해 종료됩니다 |
| 배터리 전압 | 배터리 전압이 6.5V보다 낮을 때, 배터리 전압 낮은 아이콘이 표시됩니다, 배터리를 충전하는 것을 상기 |
| 충전기 | 9V DC 충전기 |
| 충전 포트 | USB 충전 포트 |
| 작업 온도 및 습도 | -10°C~40°C, 80%Rh 이하 |
| 저장 온도 및 습도 | -10°C~50°C,RH ≤95%, 응축이 없습니다. |
| 수신기 무게 | 현재 클램프 172g; 수신기 370g (배터리) |
| 전압을 견딜 수 있습니다 | AC2000V/rms (하우스의 앞쪽과 뒷쪽 끝) |
| 안전 규정에 적합합니다 | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, 오염 수준 2 |
