🚛 이동식 종합 케이블 시험 장비 — 필요한 모든 것을 차량에 탑재
⚡ 전력망 운영자기지로 복귀할 필요 없이 광대한 네트워크 영역 전반에 걸쳐 케이블 고장을 신속하게 진단하고 위치를 파악합니다.
🔬 시험 서비스 회사완비된 이동식 플랫폼으로 전문적인 현장 케이블 진단 서비스를 제공합니다.
🏭 대규모 산업 시설광업, 석유화학 및 인프라 케이블 네트워크 유지보수를 위한 맞춤형 시험 밴
🔧 맞춤형 제품 — 케이블 시험 요구 사항에 맞춰 제작
이 차량 장착형 케이블 진단 및 고장 위치 시스템은 주문 제작됩니다. 장비 구성, 시험 모듈(케이블 고장 진단, 변압기 시험, 차단기 분석, 부분 방전 모니터링, 유전체 손실 측정 등), 차량 선택 및 내부 레이아웃은 모두 특정 운영 요구 사항과 예산에 맞춰 사용자 정의됩니다. 맞춤형 구성 제안을 위해 요구 사항을 알려주시면 연락드리겠습니다.
제품 개요
XHGG555 V2.0 차량 장착형 케이블 진단 및 고장 위치 시스템은 12가지 전문 케이블 시험 및 진단 기능을 단일 차량에 통합한 완전 맞춤형 고도로 통합된 이동식 시험 장비입니다. 개별 휴대용 장비를 운반, 설치 및 별도로 작동해야 하는 것과 달리 XHGG555는 모든 시스템이 영구적으로 설치, 상호 연결되어 모든 현장 위치에서 즉시 배치할 준비가 된 턴키 이동식 플랫폼을 제공합니다.핵심 케이블 고장 진단 시스템 외에도 XHGG555 플랫폼은 고객 요구 사항에 따라 변압기 시험, 차단기 시험 및 기타 고전압 진단 시스템을 통합하도록 맞춤 설정할 수 있습니다. XZH TEST는 완전한 차량을 제공하거나 고객의 차량 내부 공간 치수에 따라 시험 시스템을 맞춤 제작하여 설치할 수 있습니다.🔍 이동식 시험 밴 대 개별 휴대용 장비:
개별 케이블 고장 위치 장치, TDR 장치, 서지 발생기 및 브리지 테스터는 각각 특정 기능을 수행하지만 모든 작업 현장에서 별도로 운반, 연결 및 보정해야 합니다. 이는 시간이 많이 소요되는 과정이며 설정 변동성을 유발합니다. XHGG555는 영구적으로 설치되고 사전 보정된 시스템에 12가지 기능을 모두 통합하며 통합된 15.6인치 터치스크린 제어 인터페이스를 제공합니다. 하나의 차량, 하나의 배치, 하나의 워크플로우 — 고장 사전 위치 파악부터 정밀한 위치 파악, 최종 케이블 스파이킹까지, 모든 것이 단일 장비 케이스를 풀지 않고 현장에서 완료됩니다.
시스템 장치 구성 — 12가지 통합 기능고전압 DC 펄스 발생기:
시험 시작을 위해 케이블 고장 지점 플래시 오버 방전을 유발합니다.
- 진행파 반사(TDR):모든 종류의 케이블 주 절연 고장의 대략적인 측정
- 음향-자기 동기화:케이블 주 절연 고장의 정밀 측정 및 위치 파악
- 전자기 유도 경로 탐지기:알려지지 않은 케이블 경로 및 매설 깊이를 정확하게 찾습니다.
- 브리지 방법:외피 고장 및 주 절연 수분 침투 고장의 대략적인 측정
- 단계 전압 및 클램프 전류 방법:외피 고장의 정밀 위치 파악
- 정전압 연소:초고저항 고장을 저저항으로 줄여 위치 파악을 용이하게 합니다.
- 인코딩 + 위상 방법:번들 케이블 간의 다중 케이블 식별
- 원격 제어 케이블 스파이커:최종 파괴적 검증 — 절단 전에 작업자 안전을 절대적으로 보장합니다.
- 초저주파(0.1Hz):절연 내전압 시험 및 유전체 손실 시험
- 옴의 법칙 측정:케이블 루프 저항 품질 시험
- 필수 현장 도구:메거, 측정 장비, 전기 기술자 도구 — 모든 것을 차량에 탑재
- 제어 시스템디스플레이
15.6인치 산업용 등급 TFT 컬러 패널, LED 백라이트
해상도
1920 × 1080 풀 HD, 16:9 종횡비
인터페이스
조그 다이얼 노브가 있는 그래픽 사용자 인터페이스(GUI)
데이터 관리
범용 데이터베이스 + USB 데이터 동기화
토폴로지
고도로 통합된 디지털 소프트웨어 플랫폼
모듈성
독립 모듈 — 기능 자유롭게 추가/제거
사양
| 준수 표준 |
CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891) |
| 방전 및 접지 |
72kJ 용량; 방전 시정수 |
| < 1초 (120kV DC에서 10μF 커패시터에 해당) |
시스템 상태 모니터링모든 하위 시스템의 실시간 모니터링 및 표시 |
| 내고장성 접지 |
정전 시 즉각적인 자동 접지 |
| 안전 인터록 |
F-U 작동 전압 연결 모니터링; F-Ohm 작동 접지 연결 모니터링 |
| 전면 패널 제어 |
전원 켜기/끄기, 잠금 버튼 스위치, 비상 정지, 잔압 표시기, 고전압 스위치 |
| 도어 접촉 모니터링 |
고전압실 접근 감지 및 자동 안전 차단 |
| 전원 입력 보호 |
과전압 보호, 저전압 보호, 누전 차단기(RCD) |
| 주요 특징 |
하나의 차량에 12가지 통합 시험 기능 — 장비를 풀지 않고 완전한 케이블 진단 |
모듈식 아키텍처 — 기능 모듈 자유롭게 추가 또는 제거; 단일 모듈 고장이 다른 모듈에 영향을 미치지 않음
- 반사 방지 및 멀티 터치 기능이 있는 15.6인치 풀 HD 산업용 터치스크린으로 모든 날씨 조건에서 현장 사용 가능
- 직관적인 조그 다이얼 제어가 가능한 Windows 기반 GUI — 최소한의 교육 필요
- 포괄적인 안전: CE, EN 61010, 비상 정지, 도어 접촉 모니터링, 자동 방전 접지
- 맞춤형 플랫폼 — 변압기 시험, 차단기 시험 또는 기타 HV 진단 시스템 통합 가능
- 유연한 차량 옵션 — 당사 차량 사용 또는 기존 차량에 설치 가능
- 성공 사례

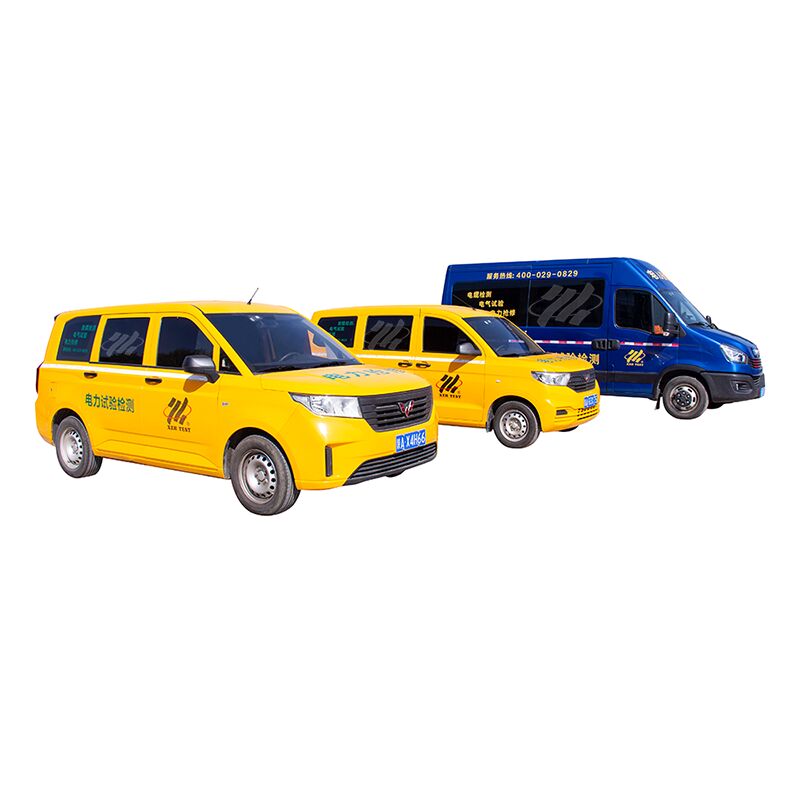

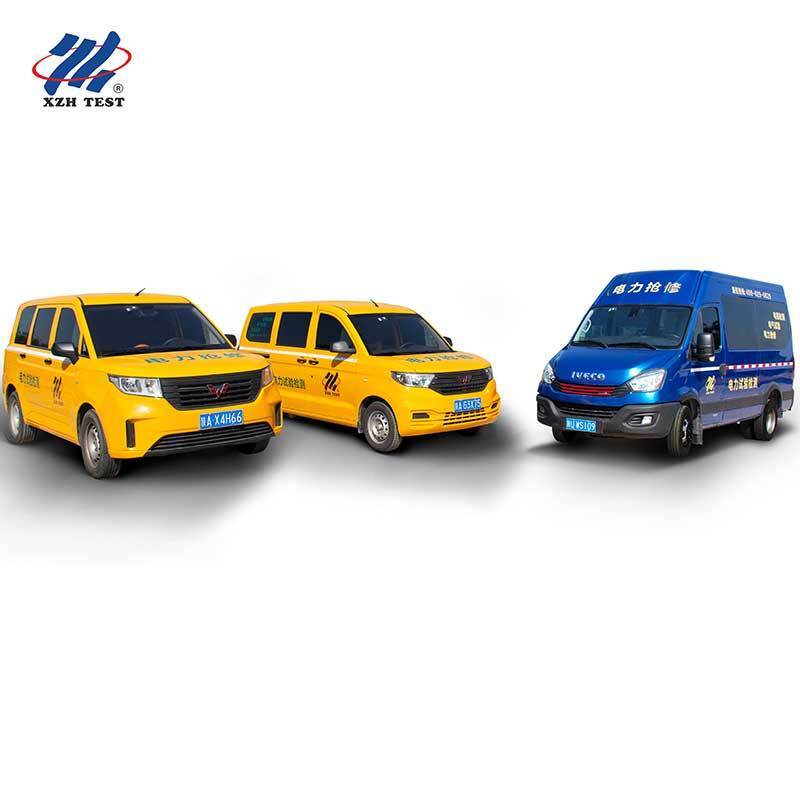

- XZH TEST는 전력 유틸리티 및 시험 서비스 제공업체를 위해 XHGG555 차량 장착 시스템을 성공적으로 배치했습니다. 다음은 완료된 설치의 예입니다. 시험 시스템을 차량에 설치하여 완전한 턴키 시험 밴을 제공하거나, 차량 내부 공간 치수에 따라 고객의 차량에 통합하도록 시스템을 맞춤 제작할 수 있습니다.
위 시스템에는 다음이 포함됩니다: 고전압 펄스 발생기 8/16/32kV, ARC 시험 케이블 고장 사전 위치 장치, 고전압 연소 브리지 장비, 케이블 외피 고장 위치 장치, 초저주파 내전압(80kV) 유전체 손실 시험 장비, 이동식 케이블 고장 정밀 위치 장치, 케이블 경로 종합 테스터, 케이블 스파이커 및 발전기 — 모두 영구적으로 설치 및 상호 연결됨.
자주 묻는 질문
Q1: XHGG555는 누구를 위해 설계되었으며 차량 장착 시스템을 선택하는 이유는 무엇입니까?
XHGG555는 광범위한 지리적 영역에 걸쳐 광범위한 케이블 네트워크를 유지보수하는 전력망 운영자, 케이블 시험 서비스 회사 및 대규모 산업 시설(광업, 석유화학, 인프라)을 위해 설계되었습니다. 차량 장착 시스템은 각 작업 현장에서 개별 장비를 운반, 포장 해제, 연결 및 보정하는 물류 부담을 없애줍니다. 12가지 시험 기능이 모두 영구적으로 설치되고 사전 보정되어 있어, 작업팀은 현장에 도착하여 케이블에 연결하고 즉시 시험을 시작할 수 있습니다. 이를 통해 고장당 진단 시간을 대폭 단축하고 일일 작업 처리량을 극대화합니다.
Q2: XHGG555는 케이블 고장 시험 외에 맞춤 설정할 수 있습니까?
예. XHGG555 플랫폼은 모듈식 아키텍처를 기반으로 구축되어 핵심 12가지 케이블 고장 진단 기능 외에 추가 시험 시스템을 통합할 수 있습니다. 변압기 종합 시험, 차단기 분석, 부분 방전 모니터링(발진파 이용), 유전체 손실 측정(초저주파 이용) 및 기타 고전압 진단 시스템을 모두 통합할 수 있습니다. 각 모듈은 독립적입니다. 기존 시스템에 영향을 주지 않고 기능을 추가하거나 제거할 수 있습니다. 맞춤형 구성을 위해 특정 요구 사항을 알려주시면 XZH TEST에 문의하십시오.
Q3: 고전압 시험 중 작업자를 보호하는 안전 기능은 무엇입니까?
XHGG555는 여러 계층의 안전 기능을 통합합니다. F-U 안전 인터록은 작동 전압 연결을 모니터링합니다. F-Ohm 안전 인터록은 작동 접지 연결을 모니터링합니다. 도어 접촉 센서는 장비 구획에 접근하면 고전압을 자동으로 차단합니다. 비상 정지 버튼과 잠금 스위치는 전면 패널에 있습니다. 잔압 표시기는 저장된 에너지 상태를 보여줍니다. 72kJ 방전 시스템은 전력 손실 후 1초 이내에 저장된 에너지를 자동으로 접지합니다. 절연 변압기(5kVA)는 측정 회로를 주 전원에서 분리합니다. RCD, 과전압 및 저전압 보호 기능은 전원 입력을 지속적으로 모니터링합니다.
Q4: 차량을 구매해야 합니까, 아니면 기존 차량에 시스템을 설치할 수 있습니까?
두 가지 옵션 모두 가능합니다. XZH TEST는 모든 시험 시스템이 사전 설치, 시험 및 작동 준비가 완료된 차량을 포함한 완전한 턴키 솔루션을 제공할 수 있습니다. 또는 적절한 내부 공간이 있는 기존 차량이 있는 경우 XZH TEST는 차량의 특정 치수에 맞게 시험 시스템을 설계하고 설치할 수 있습니다. 이러한 유연성은 솔루션이 운영 및 예산 요구 사항과 일치하도록 보장합니다. 맞춤형 설치 제안을 위해 차량 사양을 알려주시면 연락드리겠습니다.
Q5: 최소 주문 수량 및 배송 시간은 어떻게 됩니까?
최소 주문 수량은 1개입니다. 배송 시간은 필요한 맞춤 설정 수준에 따라 1-3개월입니다. 표준 케이블 고장 진단 구성은 더 빨리 배송되며, 고도로 맞춤 설정된 다중 시스템 통합은 추가 엔지니어링 및 조립 시간이 필요합니다. 각 시스템은 안전한 국제 운송을 위해 포장됩니다. 연간 공급 능력은 2,000개입니다. 지불 조건은 T/T입니다. 특정 구성 요구 사항에 따른 자세한 견적은 XZH TEST에 문의하십시오.
XZH TEST 소개
XZH TEST는 전 세계 전력 유틸리티, 산업 시설 및 시험 서비스 회사를 위한 케이블 시험, 고장 감지 및 고전압 진단 솔루션을 전문으로 하는 전문 제조업체입니다. 개별 휴대용 장비부터 완전 통합된 차량 장착 시스템까지, XZH TEST는 가장 까다로운 케이블 네트워크 유지보수 애플리케이션을 위한 혁신적이고 신뢰할 수 있으며 맞춤형 솔루션을 제공합니다.
모바일 시험 장비 요구 사항에 대해 논의하려면 지금 문의하십시오.
