맞춤형 케이블 고장 시험 밴 전력 변압기 종합 시험 차량

다음 XHGG555은 차량 케이블 진단 및 오류 탐지 시스템을 소개합니다.회로 차단기 및 다른 감지 시스템 또한 고객의 필요에 따라 사용자 정의 될 수 있습니다더 많은 정보를 위해 저희에게 연락하십시오.

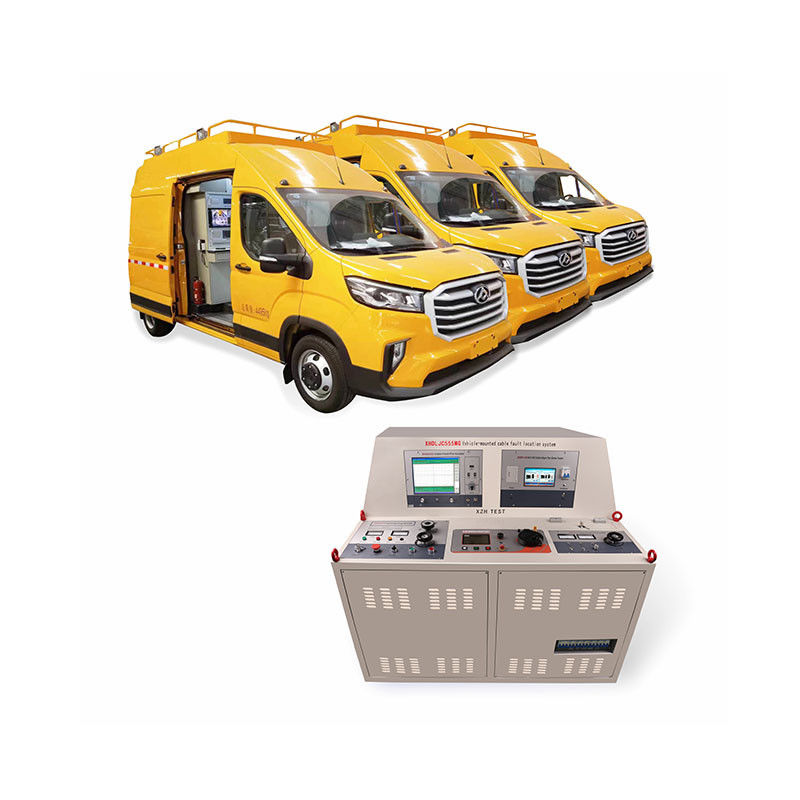

XHGG555 차량에 장착된 케이블 진단 및 장애 위치 시스템

일반적 특징

토폴로지
고도로 통합되고 고도로 자동화된 디지털 소프트웨어 케이블 결함 위치 시스템으로, 변주 주파수 공명도 통합할 수 있습니다.오스실레이션 웨이브 (부작발전) 및 초저주파 (다일렉트릭 손실) 함수

모듈성
모든 시험 단위는 상대적으로 독립적이고 모듈형으로 설계되어 있으며 기능 모듈은 마음대로 추가하거나 제거 할 수 있습니다. 하나의 기능이 실패하면 다른 기능의 사용에 영향을 미치지 않습니다..

통제
대부분의 작동 방식과 시스템 기능은 제어 단위를 통해 달성되며 각 단위 모듈은 개별적으로 작동 할 수도 있습니다.

그래픽 사용자 인터페이스: 그래픽 인터페이스, 더 직관적이고 쉽게 작동.

동작: 제어 장치의 단 하나의 단추 (조그 다이얼) 를 돌리고 클릭합니다.

시스템: 윈도우

데이터 관리: 일반 데이터베이스

데이터 동기화: 유니버설 시리즈 버스

제어 단위

디스플레이: LED 백라이트가 있는 산업용 TFT 컬러 패널

반등 방지:

멀티 터치:

LCD 크기: 39.6cm (15.6 in)

면 비율: 169

해상도: 1920 x 1080 풀 HD

밝기: 450 cd/m2

안전

적응력

CE 준수; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)

방출 및 지상 장치: 72kJ, 120kV DC 빠른 충전으로 충전된 10μF 콘덴서에 저장된 에너지와 동등: 방출 시간 상수 < 1초

시스템 상태: 실시간 모니터링 및 표시

본질적으로 안전합니다. 전원이 끊어지면 즉시 땅으로 가세요.

F-U 안전 잠금: 작동 전압 연결 모니터링 (고전압 회로)

F-Ohm 안전 잠금: 가동된 지상 연결 모니터링 (고압 회로)

안전장치: 전면 패널: 전원 켜기 / 끄기, 잠금 버튼 스위치, 비상 정지, 잔류 압력 표시등, 고전압 스위치
제어 장치: 손잡이 (조그 다이얼)

안전장치: 시스템 지착 상태 표시기, 전력 입력 보호 장치, 문 접촉을 통해 고전압 방 모니터링, 외부 안전 장치

전력 입력 모니터링: 과전압 보호, 저전압 보호, 잔류 전류 장치 (RCD)

와이어링 정의: 시스템 내부에 스위치 보드가 있습니다.

격리 트랜스포머: 5kVA

시스템 단위 구성

1. 케이블 고전압 펄스를 사용 하 여 결함 지점이 플래시 넘어서 배열

2이동 파동 반사 원리를 사용하여 케이블 주요 단열 결함의 모든 유형의 대략적인 측정

3. 케이블 주요 단열 결함의 모든 유형을 정확하게 측정하기 위해 음향 및 자기 동기화 방법을 사용

4전자기 인덕션 원리를 사용하여 알 수 없는 케이블 경로와 깊이를 정확하게 찾습니다

5. 브릿지 방법을 사용하여 모든 외부 껍질 결함 및 주요 단열 (특히 물 침입 결함) 을 대략적으로 측정하십시오.

6. 단계 전압 방법과 클램프 전류 방법을 사용하여 정밀하게 외부 껍질 결함을 찾아

7. 초고 저항 결함의 저항을 줄이기 위해 일정한 전력 원리를 사용

8. 복수의 케이블을 식별하기 위해 코딩 방법 + 단계 방법을 사용

9. 케이블의 최종 뚫림 확인을 위해 원격 제어 방법을 사용 (결국, 개인 안전은 절대적으로 보장됩니다)

10. 케이블에 고립 저항 전압 테스트와 변압 손실 테스트를 수행하기 위해 초저기파 (0.1Hz) 를 사용

11오름의 법칙을 사용하여 코일의 케이블의 품질을 측정

12케이블 탐지 시험 현장에서 필요한 도구 및 장비 (메고 엠 미터, 측정 도구, 전기 도구)

몇 가지 성공 사례

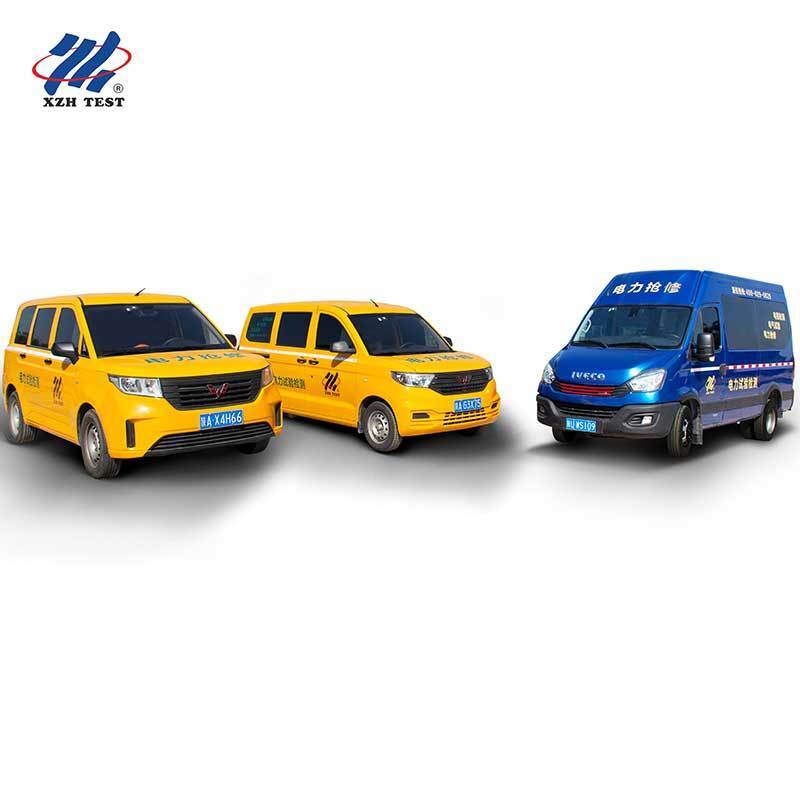

우리는 테스트 시스템을 테스트 차량에 설치하여 완전한 차량을 제공할 수 있습니다. 또는 우리는 테스트 시스템을 테스트 차량의 내부 공간 크기에 따라 맞춤화 할 수 있습니다.

위의 시스템에는 고전압 펄스 발전기 8/16/32kV, ARC 테스트 케이블 결함 전 탐지 장치, 고전압 번드 트러브리지 장비, 케이블 외부 껍질 결함 탐지 장치,극저주파 저항 전압 (80kV) 다이렉트릭 손실 테스트 장비또한, 그것은 또한 모바일 케이블 결함 정확한 탐지, 케이블 경로 포괄적 테스트, 케이블 스파이커, 발전기, 등이 갖추어져 있습니다.
