| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO,CE |
| 모델 번호: | XHYB XHGB |

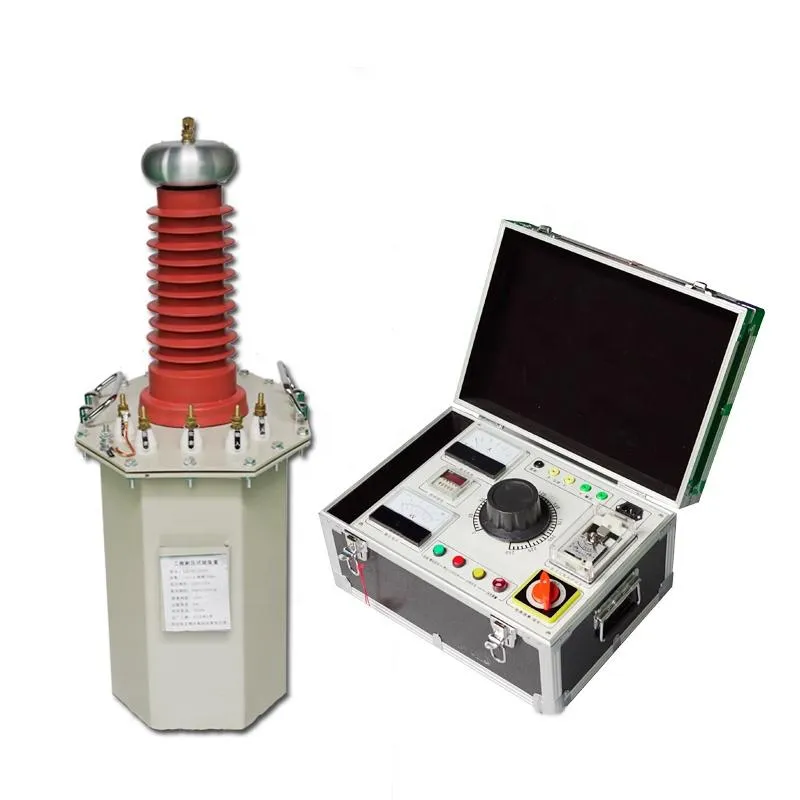

AC DC Hipot 테스트 키트 HV 트랜스포머 전기 테스트를 위한 고전압 검사 시스템
XHYB전력 주파수 고전압 시험 장치
산업용 주파수 220V (380V 10KVA 이상) 전원 공급을 사용하여 제어 상자 (세트) 에 연결합니다 (시험 트랜스포머에 대한 지원 장비입니다.)자세한 내용은 제어 상자 (세트) 의 사용 설명서를 참조하십시오.), 그리고 0-220V / 380V 전압을 자동 전압 조절기를 통해 조정하여 테스트 트랜스포머의 주요 윙으로 입력합니다. 전자기 인덕션의 원칙에 따라,2차 (고전압) 와일링은 원전 와일링 - 산업 주파수 고전압에 대한 회전 수의 비율에 따라 전압 진폭의 같은 배수를 얻습니다.이 산업적 주파수 고전압은 고전압 실리콘 스택에 의해 수정되고 콘덴서에 의해 필터링되어 DC 고전압을 얻을 수 있습니다.amplitude는 산업용 주파수 고전압의 유효값의 2배의 제곱근입니다..
이 제품 시리즈는 세 가지 범주로 나뉘어 있습니다: AC 유형, AC / DC 이중 용도 유형, 200V 탭으로 연결 된 연결이 일련 흥분 테스트 트랜스포머로 연결 될 수 있습니다.
주요 사양:
주요 특징:
☆XHY 시리즈 기름 침몰, XHG 시리즈 건조 유형, XHQ 시리즈 부풀이 유형.
☆전압과 전류와 같은 값을 표시 할 수있는 과전류, 제로 시작 등 기능을 가지고 있습니다.
☆오버 커런트 릴레이, 출력 전압의 전기 / 수동 조정 (요건에 따라)
기술 매개 변수:
| 용량 (KVA) |
고전압 출력 (KV) | 고전압 전류 (mA) | 저전압 입력 | 변환 비율 | 온도를 높여 30분 |
|||
| AC | DC | AC | DC | 전압V | 전류A | |||
| 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| 5 | 50 | 70 | 100 | 15 | 200/400 | 25 | 500 | 10 |
| 10 | 50 | 70 | 200 | 100 | 400 | 50/25 | 500 | 10 |
| 15 | 50 | 70 | 300 | 100 | 400 | 37.5 | 500 | 10 |
| 20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 10 |
| 25 | 50 | 70 | 500 | 100 | 400 | 62.5 | 500 | 10 |
| 30 | 50 | 70 | 600 | 100 | 400 | 75 | 500 | 10 |
| 40 | 50 | 70 | 800 | 100 | 400 | 100 | 500 | 10 |
| 50 | 50 | 70 | 1000 | 100 | 400 | 125 | 500 | 10 |
| 5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
| 10 | 100 | 140 | 100 | 100 | 200/400 | 50/25 | 1000 | 10 |
| 15 | 100 | 140 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
| 20 | 100 | 140 | 200 | 100 | 400 | 50 | 1000 | 10 |
| 25 | 100 | 140 | 250 | 100 | 400 | 62.5 | 1000 | 10 |
| 30 | 100 | 140 | 300 | 100 | 400 | 75 | 1000 | 10 |
| 40 | 100 | 140 | 400 | 100 | 400 | 100 | 1000 | 10 |
| 50 | 100 | 140 | 500 | 100 | 400 | 125 | 1000 | 10 |
| 75 | 100 | 140 | 750 | 100 | 400 | 187.5 | 1000 | 10 |
| 100 | 100 | 140 | 1000 | 100 | 400 | 250 | 1000 | 10 |
사용자 정의가 필요한 경우, 나에게 연락하십시오
