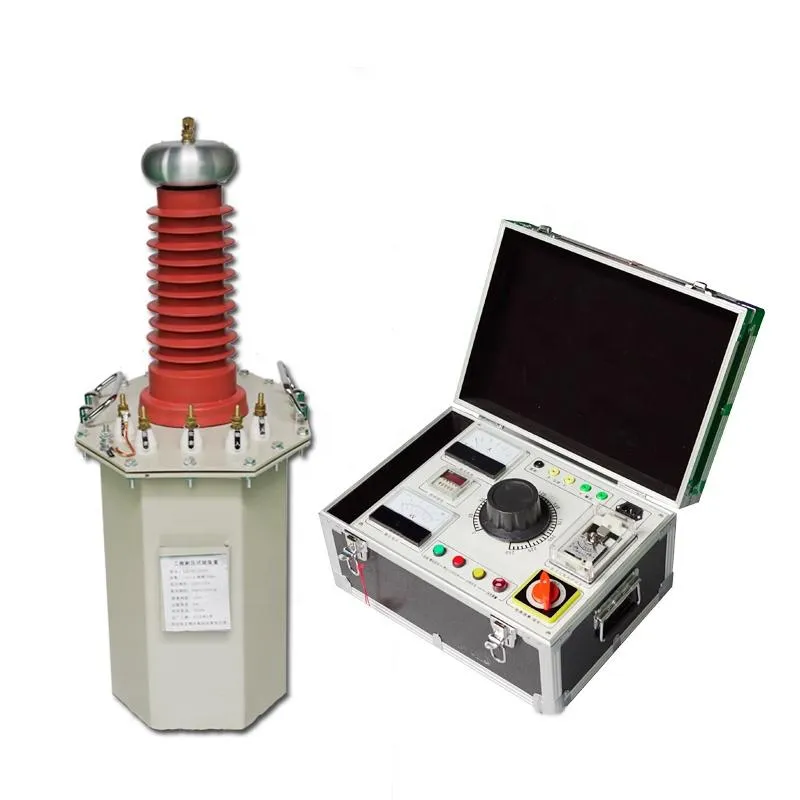

AC/DC 하포트 테스트 키트
기름에 잠긴 시험 변압기, 즉AC/DC 하포트 테스트 키트부스터 (booster) 라고도 불리며 발전소, 전력 공급 및 유통 시스템 및 과학 연구 부서의 기본 테스트 장비입니다.모든 종류의 전기 장비의 AC 및 DC 전압 테스트 및 케이블 결함 테스트에 사용됩니다.그것은 정해진 전압 단열 강도 테스트에 따라 다양한 전기 제품, 전기 장비, 단열 재료, 제품의 단열 수준을 테스트 할 수 있습니다.테스트 된 제품의 단열 결함이 발견되었습니다., 과전압에 견딜 수 있는 능력을 측정합니다.
AC 타입 테스트 트랜스포머와 AC/DC 이중 용도 가벼운 고전압 테스트 트랜스포머는 고품질 냉불 실리콘 스틸 시트로 만들어집니다.스핀은 동심 파고다 모양의 다층 실린더 유형입니다.내부는 저전압 코일, 외부는 고전압 코일, 아름답고 휴대성이 있습니다.작동 원리는 전원 주파수 220V/380V 전원 공급 장치 액세스 제어 상자를 사용하는 것입니다.오토커플링 전압 조절기 규칙 0-220V/380V를 통해 시험 트랜스포머의 주 윙으로 전압 입력을전자기 인덕션의 원리에 따르면2차 (고전압) 와일링에서 원전 와일링의 회전 수의 비율에 따라 전압 진폭 - 전력 주파수 높은 전압의 같은 배수를 얻습니다.이 전력 주파수 고전압은 고전압 실리콘 스택 수정 및 콘덴서 필터링으로 얻을 수 있으며 진폭은 전력 주파수 고전압의 효과적 값의 두 배입니다..
이 제품 시리즈는 세 가지 범주로 나뉘어 있습니다: AC 유형, AC 및 DC 이중 용도 유형, 그리고 200V 터프로 연결 될 수 있습니다.
| 명목 용량 | 3KVA,5KVA,10KVA,15KVA,1000KVA 선택 |
| 출력 전압 | 100KV |
| 작동 상자의 입력 전압 | AC220/380V |
| 작동 상자의 출력 전압 | AC0~250/400V |
| 손실 | 부하 손실 ≤15%, 부하 손실 ≤15%, 총 손실 ≤10% |
| 무부하 전류 | ≤30%, 저항 전압≤15%, 회전 비율 오류≤+/-1% |
| 전류 이상 보호 | 연속 조절, 수동 설정 |
| 용량 (KVA) | HV 출력 (KV) | HV 출력 (mA) | LV 입력 | 비율 | 온도 상승C 30분 |
|||
| AC | DC | AC | DC | V | A | |||
| 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| 5 | 50 | 70 | 100 | 15 | 200/400 | 25 | 500 | 10 |
| 10 | 50 | 70 | 200 | 100 | 400 | 50/25 | 500 | 10 |
| 15 | 50 | 70 | 300 | 100 | 400 | 37.5 | 500 | 10 |
| 20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 10 |
| 25 | 50 | 70 | 500 | 100 | 400 | 62.5 | 500 | 10 |
| 30 | 50 | 70 | 600 | 100 | 400 | 75 | 500 | 10 |
| 40 | 50 | 70 | 800 | 100 | 400 | 100 | 500 | 10 |
| 50 | 50 | 70 | 1000 | 100 | 400 | 125 | 500 | 10 |
| 5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
| 10 | 100 | 140 | 100 | 100 | 200/400 | 50/25 | 1000 | 10 |
| 15 | 100 | 140 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
| 20 | 100 | 140 | 200 | 100 | 400 | 50 | 1000 | 10 |
| 25 | 100 | 140 | 250 | 100 | 400 | 62.5 | 1000 | 10 |
| 30 | 100 | 140 | 300 | 100 | 400 | 75 | 1000 | 10 |
| 40 | 100 | 140 | 400 | 100 | 400 | 100 | 1000 | 10 |
| 50 | 100 | 140 | 500 | 100 | 400 | 125 | 1000 | 10 |
| 75 | 100 | 140 | 750 | 100 | 400 | 187.5 | 1000 | 10 |
| 100 | 100 | 140 | 1000 | 100 | 400 | 250 | 1000 | 10 |
