| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO,CE |
| 모델 번호: | XHJB666 |

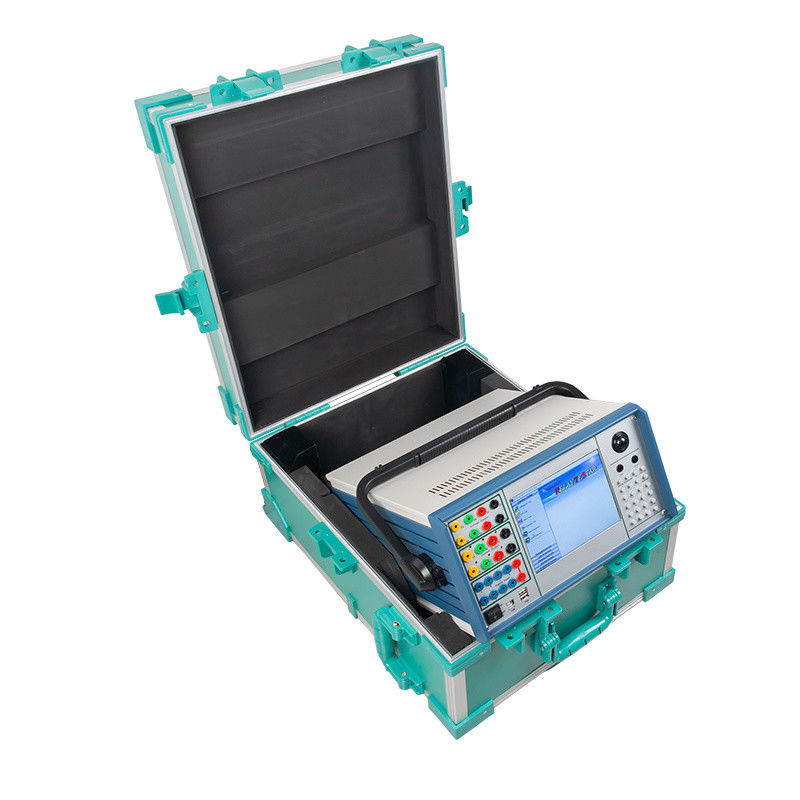

XHJB666은 3상 변압기 차동 보호에 필요한 6개의 전류 채널과 제동 특성을 검증하는 데 사용되는 고조파 중첩 및 상태 시퀀스 모듈을 제공합니다. 전류와 전압은 DSP 제어 하의 선형 증폭기에 의해 생성되므로, 차동 동작 전류가 설정된 작은 전류에서도 주입 파형이 깨끗하게 유지됩니다.
이 소프트웨어는 차동 보호 및 차동 고조파 시험을 직접적으로 다루며, 변압기 시운전 후 이어지는 비례 제동 및 고조파 제동 점검을 동일한 장비로 처리합니다.
이 구성은 변압기 차동 보호를 시운전하고 재검증하는 팀을 대상으로 합니다.
| 채널 구성 | 표준 |
|---|---|
| 전류 채널 | 6개, 표준 6상 |
| 전압 채널 | 6개, 표준 6상 |
| AC 전류 출력 범위 | 상당 30A, 또는 6상 병렬 시 180A |
| DC 전류 출력 범위 | 상당 10A DC |
| AC 전압 출력 범위 | 상당 120V AC |
| DC 전압 출력 범위 | 상당 160V DC |
| 이진 입력 / 출력 | 스위치 입력 8개, 스위치 출력 4쌍 |
| 시간 측정 | 0.1ms – 9999s, 정확도 0.1ms 미만 |
| 파라미터 | 정격 |
|---|---|
| AC 전류, 6상 출력 | 0 – 30A (rms) / 상, 정확도 0.2급 |
| AC 전류, 3상 출력 | 0 – 60A (rms) / 상 |
| AC 전류, 6상 병렬 | 0 – 180A (rms) |
| 허용 연속 상 전류 | 10A (rms) |
| 상 전류 최대 전력 | 300 VA |
| 6상 병렬 최대 전력 | 1000 VA, 최대 지속 시간 10초 |
| DC 전류 | 0 – ±10A / 상, 정확도 0.5급, 최대 부하 전압 20V |
| AC 전압 | 상 0 – 120V, 선간 0 – 240V, 정확도 0.2급 |
| AC 전압 전력 | 80 VA 상 / 100 VA 선간 |
| DC 전압 | 상 0 – ±160V, 선간 0 – ±320V, 정확도 0.5급 |
| DC 전압 전력 | 70 VA 상 / 140 VA 선간 |
| 기본 주파수 범위 | 20 – 1000 Hz |
| 고조파 차수 | 1 – 20 |
| 스위치 입력, 건식 접점 | 1 – 20mA, 24V |
| 스위치 입력, 습식 접점 | 0: 0 – +6V; 1: +11V – +250V |
| 스위치 출력 용량 | DC 220V / 0.2A; AC 220V / 0.5A |
