어쿠스틱 마그네틱 동기화 및 A 프레임 탐지

Name: 어쿠스틱 마그네틱 동기화 및 A 프레임 탐지
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	CE, ISO
모델 번호:	XHDD503E

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

CE, ISO

모델 번호:

XHDD503E

모델 번호.:

XHDD503E

용법:

네트워크 케이블 테스터, 오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

힘:

전기

맞춤형:

맞춤형

색상:

검은색

필터:

200Hz-1600Hz 옵션

출력 이득:

16단계(0~112dB)

음향-자기 위치 정확도:

0.2m 미만

스텝 전압 위치 정확도:

0.5m 이하

경로 식별 정확도:

0.5m 이하

운송 패키지:

나무 케이스

등록 상표:

XZH 테스트

기원:

중국

공급 능력:

2000pcs/년

맞춤화:

사용 가능

애프터 서비스:

보증 인증서

보증:

12개월

강조하다:

High Light

강조하다:

지하 케이블 결함 탐지

음향 자석 지표

A-프레임 단계 전압 위치

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

목재 케이스

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

2000Units/년

제품 설명

설명

케이블 결함 탐지기는 진동 포크 및 전자기 인덕션의 원리를 사용하여 케이블 결함 지점의 특정 위치를 결정합니다.고전압 펄스 발전기는 결함 지점에서 플래시 오버 배charge를 유발하는 데 사용됩니다진동파, 음파,그리고 오류 지점에서 플래시 상 해전에서 생성되는 전자기파는 포인팅 도구의 특수 탐사기로 잡히고, 증폭, 처리, 표시 및 케이블 결함 지표 도구로 출력. 결함 지점의 정확한 위치는 검사자의 청력 및 시각에 의해 결정됩니다. 즉,케이블의 고장점을 정확하게 찾아내는 작업은 "케이블 위에 있고 대략적인 측정 범위 내에서" 완료됩니다..
이 고정점 기기는 저저항성, 단회로, 개방회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블의 단절 오류에 적합합니다.각기 다른 가로단과 매체로 만들어진 각기 다른 재료로 만든 묻힌 와이어, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.

제품 특징
15인치 터치 고 밝기 LCD가 햇빛 아래의 가시성을 보장합니다.
24개의 테스트 모드가 있습니다. 표준, 향상된, 소음 감축, 맞춤형.
34개의 위치 기능이 있습니다. 음향-자기 동기화, 순수 음향, 순수 자기, 단계 전압.
4그것은 배경 소음 감축 기술을 가지고 있으며 다양한 필터링 방법 중에서 선택할 수 있습니다.
5BNR 및 무성 기능이 장착되어 있습니다.
4경로편향 표시가 있습니다.
5다층 물리 격리 신호 센서, 방수 IP65 등급으로 장착
6내장된 대용량 리?? 배터리, 긴 대기 시간, 빠른 충전기와 장착
7작고 가볍고 조작이 쉬우며 간단한 인간-기계 인터페이스입니다.

기술 사양

필터 매개 변수	100Hz~1600Hz
	100Hz~300Hz
	퀄컴: 160Hz~1600Hz
	200Hz~600Hz
채널 장점:	8단계 조절이 가능합니다.
자기 채널 장점:	8단계 조절이 가능합니다.
계단 전압 증가:	8단계 조절이 가능합니다.
출력 이득:	16 레벨 (0~112db)
출력 임피던스:	350Ω
음파 자기 위치 정밀도:	≤0.1m
단계 전압 위치 정밀도:	≤ 0.5m
경로 식별 정확성:	≤ 0.5m
BNR 백그라운드 노이즈 감축 기능과 무성 노이즈 감축 기능이 있습니다.
디스플레이 제어 방법:	5인치 높은 밝기 터치 스크린 제어
전원 공급:	4*18650 표준 리?? 배터리
대기 시간:	8시간 이상
부피:	428L × 350W × 230H
실내 온도:	-25 ~ 65oC; 상대 습도: ≤ 90%

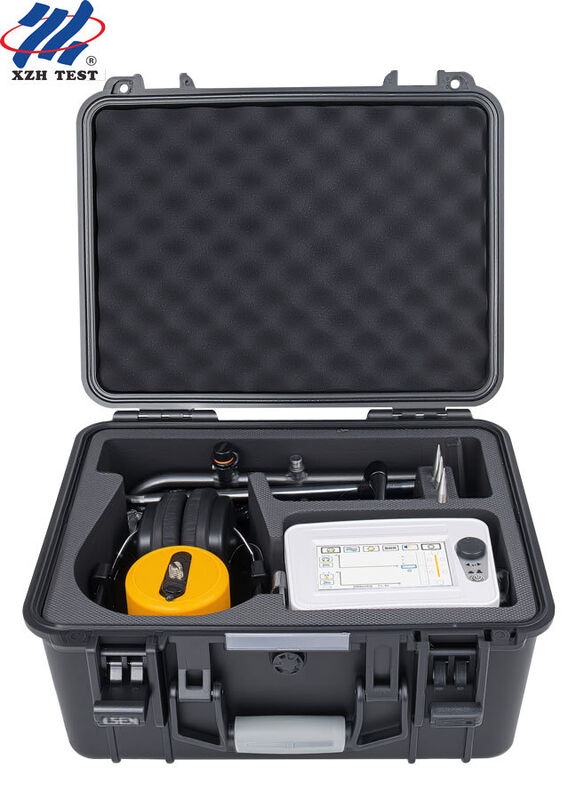

기기 배열 및 지침
기기의 구성
1케이블 결함 탐지: 대략적인 측정 범위 내에서 케이블 결함 지점을 정확하게 찾습니다.
2탐사: 탐사, 탐사, 세 발톱, 연결 막대기를 포함, 입력 채널에 연결, 신호를 수신.
3. 헤드폰을 착용; 포인팅 기기의 입력 채널을 연결 (출력 신호의 피드백).
4.7-코어 신호 선: 지표기 및 탐사기의 연결 케이블 (지표기 및 탐사기의 연결)
5충전기: 충전하기 위해 기기의 충전 소켓에 연결합니다.
6프레임: 단계 전압 방법을 사용하여 테스트 할 때 사용됩니다.
7A 프레임 연결 케이블: 케이블 결함 탐지 장치 및 A 프레임 연결 케이블.
8토지 스핀: A 프레임에 맞는 액세서리

포장 목록

A-프레임이 연결되면 오른쪽 그림과 같이 자동으로 테스트 인터페이스에 들어가게 됩니다.
A 프레임의 하단에 빨간색과 녹색의 화살표가 있고 앞면은 빨간색이고 뒷면은 녹색입니다.이것은 빨간색이 케이블의 끝을 나타내고 녹색은 케이블의 시작을 나타냅니다..

A-프레임을 케이블의 끝으로 이동시켜 테스트 화면에 빨간색과 녹색 바 그래프의 변화를 관찰합니다.이것은 전류의 방향의 변화를 반영합니다..
손상된 지점에서 큰 거리에서 화면의 빨간색과 녹색 막대는 약간 불규칙하고 작게 보입니다.
예를 들어, 결함점으로부터 약 5m 정도 떨어진 지점에 접근하면 빨간색 막대기 그래프가 매우 커지는 것을 볼 수 있습니다. 왼쪽 위의 그림에서 볼 수 있듯이요.
만약 당신이 고장점 바로 위에 있거나 고장점 앞뒤에서 약 1-2미터 떨어진 곳에 있을 때빨간색과 녹색 바 그래프가 매우 작아지고 화면에 표시되는 것을 볼 수 있습니다..
예를 들어, 결함점으로부터 약 5m 떨어진 지점을 지나면 녹색 막대기가 매우 커지는 것을 볼 수 있습니다.
이런 식으로, 인내심을 가지고 검색하면 결함 위치를 찾을 수 있습니다.
