| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHDD503 |
설명

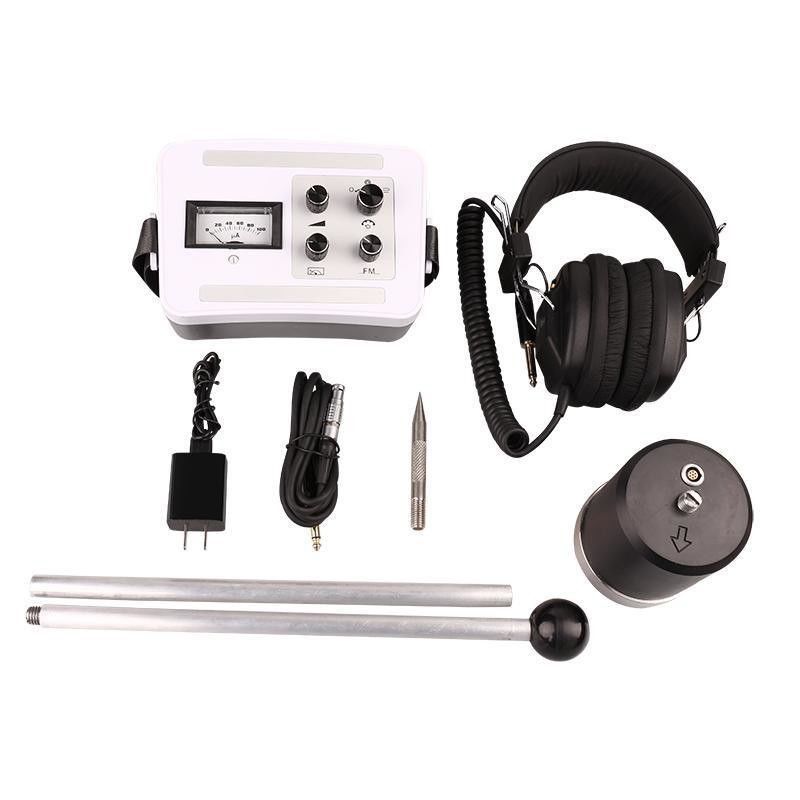

XHDD503은 당사에서 독립적으로 개발 및 생산한 클래식 휴대용 지하 케이블 고장 핀포인터입니다. 50년 이상의 축적을 통해 채택된 음향-자기 동기 감지 기술은 매우 성숙해졌으며 업계 사용자들로부터 널리 수용되고 인정받고 있습니다.XHDD503 케이블 고장 위치 측정기는 매우 작고 가벼우며, 사용자가 감지를 완료한 후 휴대하기 쉽도록 보호 PVC 케이스에 포장되어 있습니다.
XHDD503
전원 케이블 고장 핀포인터는 마이크로 암페어 미터 디스플레이, 전기 레벨 조정, 주파수 조정 및 볼륨 조정 노브로 설계되었습니다. 마이크로 암페어 미터의 포인터 스윙을 관찰하여 고장 지점의 섬락 방전 중 자기장 강도를 확인할 수 있습니다. 전기 레벨 노브를 돌려 자기장 강도의 기준을 조정합니다. 경로 감지 과정에서 수신 주파수를 조정하면 귀로 경로 신호를 더 쉽게 식별할 수 있습니다. 고장 위치 측정 과정에서 주파수 노브를 조정하면 무선 신호를 효과적으로 피할 수 있습니다. 케이블 고장 위치 측정 및 케이블 경로 찾기 중에 볼륨을 조정하여 귀로 더 적절한 사운드 신호를 들을 수 있습니다.이 고정점 기기는 전원 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 단면 및 매체의 재료로 만들어진 매설 전선의 저항, 단락, 개방 회로 및 단선 고장, 고저항 누설 및 고저항 섬락 고장에 적합합니다.
XHDD503 케이블 고장 위치 측정기는 3가지 작동 모드(끄기, 고정점, 경로)를 가지고 있습니다. 사용자가 케이블의 고장 지점을 정확하게 찾기 위해 사용될 때 작동 모드는 고정점으로 조정됩니다. 경로 모드는 당사에서 생산한 경로 미터의 송신기와 함께 위치 측정기를 사용할 때 경로 미터의 수신기로 사용할 수 있음을 의미합니다. 따라서 케이블 경로를 감지하려면 작동 모드를 경로 기어로 조정할 수 있습니다.
기술 매개변수
배율
| 500,000배 | 위치 정확도 |
| ±0.2m | 출력 임피던스 |
| 350Ω | 작동 전원 |
| 표준 3.7V 3200mAh 배터리 4셀 | 정지 전류 |
| <10mA | 감지 깊이: |
| 10미터 이상 | 작동 조건 |
| 주위 온도: -25~65ºC; 상대 습도: ≤90%. | 제품 특징 |
1. 고장 지점에서 방전 중에 생성된 진동파, 음파 및 전자기파를 동기적으로 수신합니다.
2. 음향 및 자기 채널은 별도로 설계되고 별도로 전원이 공급되어 더 강력한 간섭 방지 능력을 갖습니다.
3. 초고 배율, 감지 깊이는 10미터 이상입니다.
4. 초저전력 및 저전력 설계, 정지 전류는 10mA 미만이며, 연속 작동 시간은 20시간 이상입니다.
5. 아날로그 미터 디자인, 신호 강도 및 추세를 한눈에 알 수 있습니다.
6. 제로 레벨을 임의로 조정할 수 있어 다양한 강하고 약한 장면에 적합합니다.
