| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH Test |
| 인증: | CE, ISO |
| 모델 번호: | XHHV535-4TS |
다음 용도로 설계되었습니다.다단계 케이블 결함 계약자, 유틸리티 현장 서비스 팀, 산업 HV 유지 보수 부서
핵심 가치:트롤리에 장착된 DC 펄스 제너레이터, 하나의 이동 단위에서 3개의 선택 가능한 출력 전압 8kV, 16kV 및 32kV외부 재구성 또는 콘덴시터 변경 없이 전압 수준 사이 전환배포, 하위 전송 및 산업 케이블 결함 작업에 대한 하나의 도구.
XHHV535-4TS는 여러 케이블 전압 클래스를 넘나드는 일일 작업 부하를 가진 현장 팀을 위해 특별히 제작되었습니다.서비스 차량에 세 개의 별도의 전압 발생기를 부착하는 대신 6-10kV 분배를 위해 하나, 하나는 15-20kV 산업 공급 장치에, 하나는 33-35kV 하위 전송 장치에 4TS는 하나의 트롤리 장착 기기의 단일 선택 스위치 뒤에 세 가지 전압 수준을 배치합니다.
운영 효과:세 개의 별도의 단일 전압 전압 발전기를 탑재 한 서비스 차량은 자본 비용의 3 배, 무게의 3 배를 부담하며 3 개의 인터페이스에 대한 훈련을 받은 기술자를 필요로합니다.한 XHHV535-4TS는 작업 사이의 전압 수준을 변경하기 위해 단일 선택 스위치로 세 가지 모두를 대체합니다..
| 매개 변수 | 사양 |
|---|---|
| 선택 가능한 출력 전압 | 8kV / 16kV / 32kV 3개의 독립적인 레벨 |
| 전압 전환 | 단일 선별 스위치 (single selector switch) 외부 콘덴시터 또는 케이블 재구성 없이 |
| 출력 모드 | 충동 방출 (자동 시간 + 수동) + DC 저항 전압 |

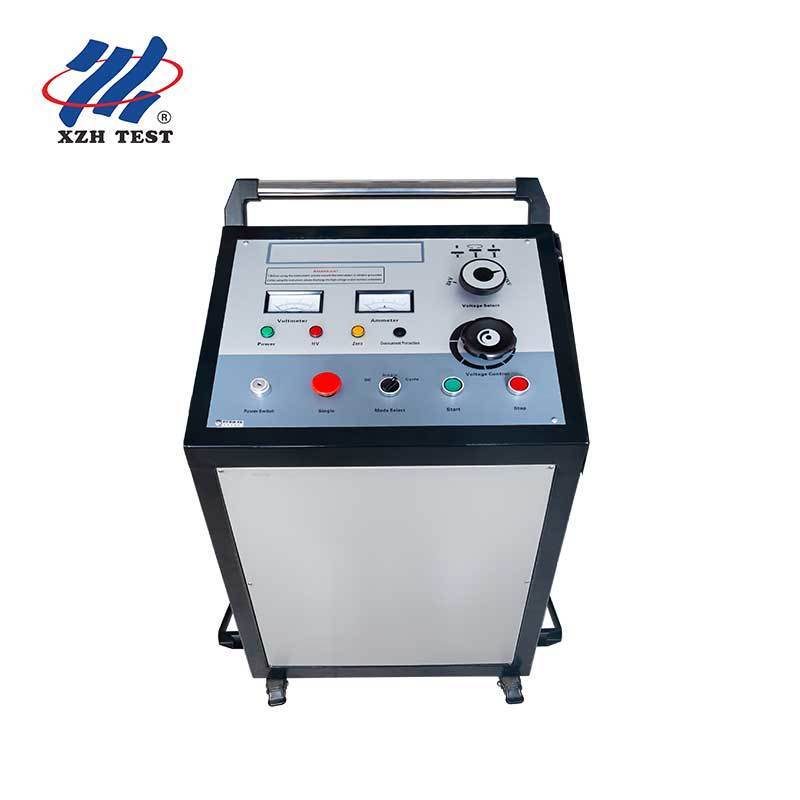

| 형태 요인 | 전동차에 장착된 운송 핸들 |
| 안전 시스템 | 제로 포지션 시작, 자동 배열, 과전류/ 과전압/ 과열 보호 |
| 미터 표시 | 듀얼포인터 미터 ∙ 실시간 kV 및 mA 모니터링 |
| 브랜드 / 원산지 | XZH 테스트 / 중국 |
| 인증 | CE, ISO |
| 적용 | 권장 전압 |
|---|---|
| LV/MV 유통 케이블 결함 확인 | 8kV ∙ 도시 및 시골 6kV-10kV 네트워크 |
| 산업식 공급 케이블 결함 위치 | 16kV ‧ 공장 11kV-20kV 공급 장치 및 수집 케이블 |
| 하위 전송 케이블 결함 탐지 | 32kV 33kV-35kV 입력 및 장거리 회로 |
| DC 전압 테스트를 견딜 수 있습니다 | 케이블별로 선택 가능 8/16/32kV |
| TDR 파형 획득 | 적절한 시험 전압에서 플래시오버 일시적 캡처 |
| 음향-마그네틱 위치 | 모든 세 전압 수준에서 동기화 된 충동 |
Q: 고전압 급류 발전기는 케이블 결함 검출에 어떻게 작동합니까?
전압 발생기는 고전력 펄스를 결함된 케이블에 방출하여 결함 지점에서 제어되는 고전압 활을 만듭니다.이 활은 음향 신호 (지구 마이크 로 감지 할 수 있는 큰 펄싱 소리) 와 전자기 펄스 (인덕티브 수신기 로 감지 할 수 있는 소리) 를 동시에 생성 한다음향 신호와 전자기 신호의 도착 시간을 결합함으로써, 운영자는 음향-자기 동기화로 알려진 기술로 정확한 결함 위치를 정확하게 파악할 수 있습니다.
Q: 각종 케이블에 대해 어떤 전압 범위를 선택해야 합니까?
전압 선택은 일반 지침으로 케이블의 정형 작동 전압을 따릅니다. 저전압 케이블 (1kV까지) 에서 8kV 또는 12kV 범위를 사용하십시오. 중전압 유통 케이블 (6-15kV) 에서16kV 범위가 적합합니다.고전압 전송 케이블 (35kV 이상) 에서 32kV 범위를 사용하십시오.항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 허가가 유지되도록하십시오..
질문: 급증 발전기 가동 시 어떤 안전 예방 조치가 지켜져야 합니까?
고전압 급류 발전기 테스트는 엄격한 안전 프로토콜을 요구합니다. 연결하기 전에 케이블이 완전히 전력을 제거하고 모든 전원으로부터 격리되어 있는지 항상 확인합니다.경고 신호로 시험 구역 주위를 최소 5m 안전 둘레를 설정모든 직원은 弧形급 의류, HV 단열 장갑 및 다이 일렉트릭 오버쇼를 포함한 적절한 PPE를 착용해야합니다.비상 정지, 그리고 제로 전압 융합은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 결코 대체해서는 안됩니다.
질문: 이 단위에서 여러 에너지 레벨 (주일) 의 장점은 무엇입니까?
다른 에너지 수준은 다른 진단 목적을 제공합니다. 낮은 에너지 설정 (예를 들어,864J1024J) 는 초기 결함 확인 및 과도한 에너지가 케이블 손상을 악화시킬 수있는 고 저항 결함을 찾아내는 데 이상적입니다.중간 에너지 (1225J ∼ 2048J) 는 대부분의 일상적인 결함 탐지에 최적의 음향 신호 강도를 제공합니다. 높은 에너지 (2450J +) 는 매우 긴 케이블, 깊은 매장 시나리오,또는 감지 가능한 음향 사인을 생성하기 위해 더 강한 활을 생성해야하는 높은 임피던스 결함3단계 선택은 운영자가 에너지 출력을 현장 조건에 맞추도록 허용합니다.
질문: 이 급증 발생기와 함께 어떤 보증과 지원이 포함되어 있습니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 9001:2015 인증. 각 단위에는 초상압 발생기, HV 출력 케이블, 지상 케이블,방출 막대기안전 운송 을 위해 로킹 롤러 를 탑재 한 중량용 트롤리. 현장 설치, 운용 및 운영자 안전 훈련 은 요청 에 따라 제공 됩니다.배열 틈을 포함한 예비 부품, 콘덴서 및 HV 다이오드가 빠른 교체를 위해 저장되어 있습니다.
