| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHHV535-4TS |
대상: 케이블 고장 위치 탐지 계약업체, 유틸리티 유지보수 부서, OEM/ODM 장비 유통업체
핵심 가치: 2048줄의 서지 에너지를 제공하는 세 가지 선택 가능한 전압 범위를 갖춘 완전 맞춤형 차폐 케이블 땁퍼. 단일 트롤리 장착 장치에 통합 DC 전원, 에너지 저장 커패시터 및 방전 구가 통합되어 있어 전압, 커패시터 및 브랜드 사양에 맞게 구성할 수 있습니다.
XHHV535-4TS는 케이블 고장 위치 탐지 장비에 유연성이 필요한 조직을 위해 제작되었습니다. 서비스 지역 전반에 걸쳐 다양한 전압 등급을 관리하는 계약업체이든, 맞춤형 서지 발생기로 함대를 표준화하는 유틸리티이든, 시장을 위한 OEM 브랜드 장비를 찾는 유통업체이든 — 4TS는 요구 사항에 맞게 조정됩니다.

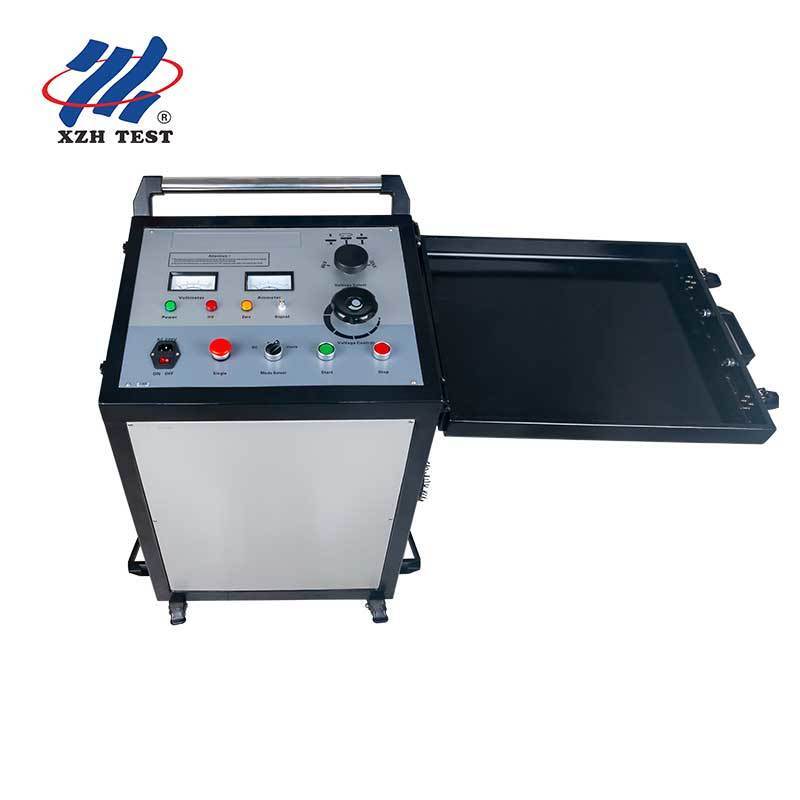

XHHV535-4TS는 DC 전원, 에너지 저장 커패시터 및 방전 구 어셈블리를 밀폐된 금속 하우징 내에 격리하는 완전 차폐 고전압 구획을 특징으로 합니다. 이 설계는 현장 및 산업 운영에 세 가지 중요한 목적을 제공합니다.
| 전압 범위 | 커패시터 구성 | 일반적인 응용 분야 |
|---|---|---|
| 0–8 kV | 64μF | LV/MV 배전 케이블(6kV–10kV), 도시 피더 고장, 건물 서비스 입구 |
| 0–16 kV | 16μF | 산업 플랜트 피더(11kV–20kV), 재생 에너지 수집 케이블, 중거리 회로 |
| 0–32 kV | 4μF | 하위 전송 케이블(33kV–35kV), 장거리 산업용 인커머, 풍력 발전 단지 수집 배열 |
2048줄 사용 가능: 4μF 커패시터와 32kV에서 XHHV535-4TS는 2048J의 서지 에너지를 제공합니다 — 약한 서지 발생기가 감지 가능한 방전 신호를 생성하지 못하는 고저항 고장 및 장거리 케이블에서도 안정적인 핀포인팅에 충분한 음향 출력입니다.
| 매개변수 | 사양 |
|---|---|
| 선택 가능한 출력 전압 | 0–8 kV / 0–16 kV / 0–32 kV (세 가지 범위) |
| 내부 커패시터 뱅크 | 64μF/8kV · 16μF/16kV · 4μF/32kV (전압 범위와 함께 자동 전환) |
| 최대 서지 에너지 | 2048 J (32kV / 4μF에서) |
| 서지 전력 등급 | 2 kVA |
| 서지 타이밍 | 자동 서지 ~4초 간격 · 수동 방전 모드 사용 가능 |
| 고전압 측정 정확도 | 1.5등급 전압 분배기, 실시간 kV 및 mA 표시 |
| 방전 모드 | 자동 타이밍 방전 + 수동 푸시 버튼 방전 |
| 안전 시스템 | 제로 위치 시작 인터록, 포텐셔미터 제로 복귀, 정지 시 자동 커패시터 방전, 과전류/과전압 보호 |
| 추가 기능 | DC 내전압 테스트, TDR 고장 사전 위치 탐지를 위한 통합 파형 샘플링 모듈 |
| 치수 | 534L * 444W * 805H mm (트롤리 장착) |
| 무게 | 120kg (통합 캐스터 및 운반 손잡이가 있는 트롤리) |
| 전원 공급 장치 | AC 220V ±10%, 50Hz ±2Hz |
| 작동 온도 | -20°C ~ +50°C |
| 브랜드 / 원산지 | XZH TEST / 중국 |
| 인증 | CE, ISO |
XHHV535-4TS는 맞춤형 플랫폼으로 설계되었습니다. XZH TEST는 다음 구성 가능성을 갖춘 OEM 및 ODM 주문을 지원합니다:
| 맞춤화 영역 | 사용 가능한 옵션 |
|---|---|
| 전압 범위 | 기본 8/16/32kV — 지역 케이블 전압 표준(예: 6/12/24kV, 10/20/35kV)에 맞게 재구성 가능 |
| 커패시터 값 | 특정 서지 에너지 목표를 위한 사용자 정의 커패시턴스-전압 매칭 |
| 브랜딩 | 고객 요구 사항에 따른 사용자 정의 전면 패널 로고, 장비 라벨링, 모델 번호 |
| 포장 | 사용자 정의 브랜드 나무 상자, 다국어 사용자 설명서, 로고 인쇄 액세서리 케이스 |
| 액세서리 | 사용자 정의 케이블 길이, 커넥터 유형, 방전 로드 구성 |
| 색상 | 기본 검정 — 대량 주문 시 사용자 정의 RAL 일치 인클로저 색상 사용 가능 |
OEM 또는 맞춤형 구성을 원하십니까? 맞춤 견적을 위해 사양을 가지고 영업팀에 문의하십시오.
현장에서 고전압 케이블로 상호 연결된 별도의 DC 공급 장치, 커패시터 뱅크 및 방전 구 모듈이 필요한 모듈식 서지 발생기 설정과 달리 XHHV535-4TS는 세 가지 하위 시스템을 모두 하나의 차폐 인클로저로 통합합니다:
Q: 케이블 고장 탐지에서 고전압 서지 발생기는 어떻게 작동합니까?
서지 발생기는 고에너지 펄스를 고장 케이블에 방전하여 고장 지점에서 제어된 고전압 아크를 생성합니다. 이 아크는 음향 신호(지면 마이크로 감지 가능한 큰 쿵쾅거리는 소리)와 전자기 펄스(유도 수신기로 감지 가능)를 모두 생성합니다. 음향 및 전자기 신호 도착 시간을 결합하여 운영자는 음향 자기 동기화라고 하는 기술을 사용하여 정확한 고장 위치를 정밀하게 찾을 수 있습니다.
Q: 다른 케이블 유형에 어떤 전압 범위를 선택해야 합니까?
일반적인 지침으로 전압 선택은 케이블의 정격 작동 전압을 따릅니다. 저전압 케이블(최대 1kV)의 경우 8kV 또는 12kV 범위를 사용하십시오. 중전압 배전 케이블(6-15kV)의 경우 16kV 범위가 적합합니다. 고전압 전송 케이블(35kV 이상)의 경우 32kV 범위를 사용하십시오. 항상 케이블 제조업체의 최대 테스트 전압 사양을 참조하고 고전압 작동 중 모든 안전 간격을 유지하십시오.
Q: 서지 발생기 작동 중 어떤 안전 예방 조치를 준수해야 합니까?
고전압 서지 발생기 테스트에는 엄격한 안전 프로토콜이 필요합니다. 연결하기 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판으로 테스트 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 직원은 아크 등급 의류, 고전압 절연 장갑 및 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 통합 안전 기능 — 전원 차단 시 자동 방전, 비상 정지 및 제로 전압 인터록 — 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다.
Q: 이 장치의 여러 에너지 레벨(줄)의 장점은 무엇입니까?
다른 에너지 레벨은 다른 진단 목적을 제공합니다. 낮은 에너지 설정(예: 864J–1024J)은 과도한 에너지가 케이블 손상을 악화시킬 수 있는 고저항 고장의 초기 확인 및 위치 탐지에 이상적입니다. 중간 에너지(1225J–2048J)는 대부분의 일반적인 고장 핀포인팅에 최적의 음향 신호 강도를 제공합니다. 높은 에너지(2450J+)는 감지 가능한 음향 신호를 생성하기 위해 더 강력한 아크 생성이 필요한 매우 긴 케이블, 깊은 매설 시나리오 또는 고임피던스 고장에 사용됩니다. 3단계 선택을 통해 운영자는 현장 조건에 맞게 에너지 출력을 일치시킬 수 있습니다.
Q: 이 서지 발생기에는 어떤 보증 및 지원이 포함됩니까?
제조 결함에 대한 12개월 표준 보증 및 평생 기술 지원. CE 및 ISO 9001:2015 인증. 각 장치에는 서지 발생기, 고전압 출력 케이블, 접지 케이블, 방전 로드, 사용자 설명서 및 보호 운반 솔루션이 포함됩니다. 현장 설치, 시운전 및 운영자 안전 교육은 요청 시 제공됩니다. 방전 간격, 커패시터 및 고전압 다이오드를 포함한 예비 부품은 신속한 교체를 위해 재고가 있습니다.
