휴대용 활반사 케이블 결함 탐지 시스템

Name: 휴대용 활반사 케이블 결함 탐지 시스템
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE, ISO
모델 번호:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE, ISO

모델 번호:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

모델번호:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

힘:

전기

맞춤형:

맞춤형

운송 패키지:

수출된 나무 케이스

등록 상표:

XZH 테스트

공급 능력:

2000pcs/년

맞춤화:

사용 가능

애프터 서비스:

판매 서비스 후

보증:

12개월

강조하다:

High Light

강조하다:

휴대용 케이블 결함 탐지 기계

아크 케이블 결함 탐지 기계

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

목재 케이스

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

2000 PC / 년

제품 설명

제품 개요

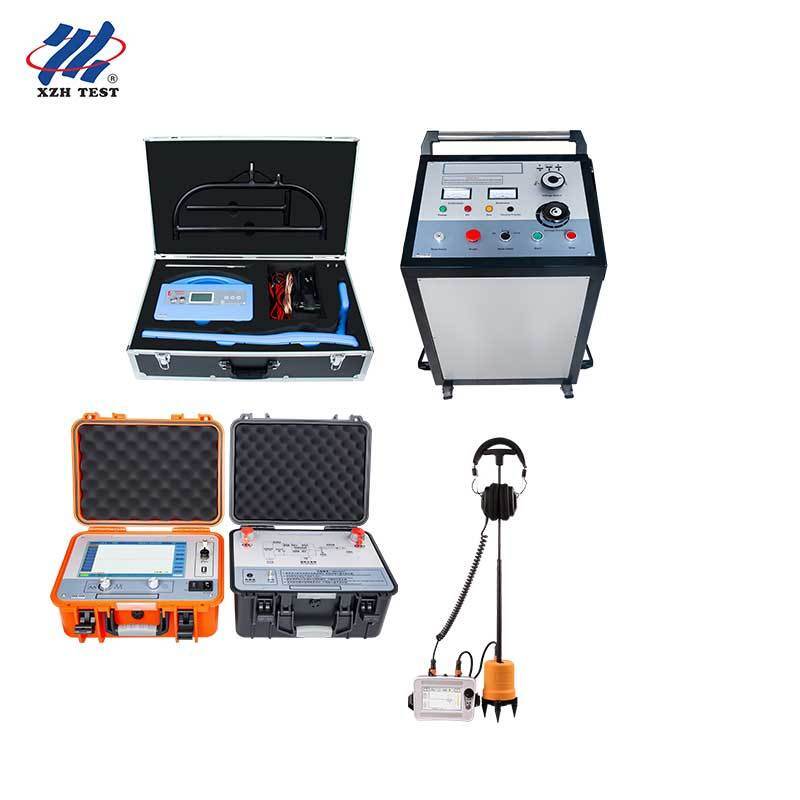

XZH TEST 휴대용 아크 반사 케이블 고장 탐지 시스템은 지하 전력 케이블 네트워크를 위한 완전 통합형 진단 플랫폼입니다. 400MHz TDR 사전 위치 측정기와 특허받은 다중 펄스 ARC 반사 기술, 디지털 음향-자기 핀포인터, 다중 주파수 케이블 파이프 로케이터, 2048J 트롤리형 고전압 서지 발생기를 결합한 이 시스템은 초기 사전 위치 측정부터 센티미터 정확도의 핀포인트까지 전문적인 고장 탐지를 제공합니다. 유틸리티 현장 작업자, 전기 계약자 및 산업 유지보수 팀을 위해 설계된 이 시스템은 0.07m의 사전 위치 측정 해상도와 <0.2m의 최종 핀포인트 정확도로 최대 120km 길이의 케이블을 지원하여 최소한의 굴착으로 빠르고 자신감 있는 고장 해결을 가능하게 합니다.시스템 구성

제품명

모델	수량	주요 기능	케이블 고장 사전 위치 측정기
XHGG502A	1	시스템 구성 요소	케이블 고장 핀포인터
XHDD503C	1	시스템 구성 요소	케이블 파이프 로케이터XHGX507
1	경로 추적, 깊이/전류 측정, 케이블 ID, 스텝 전압 (A-프레임)	시스템 구성 요소	XHHV535-4TSC
1	0–32kV, 2048J, 3단 커패시터 뱅크, 트롤리 카트 디자인	시스템 구성 요소	1. XHGG502A — 케이블 고장 사전 위치 측정기 (TDR + ARC 반사)

400MHz 다중 펄스 고해상도 고장 거리 측정

10.1인치 풀 컬러 TFT 터치 디스플레이(1024×600, 직사광선 가독성을 위한 280니트 LED 백라이트)와 안전하고 안정적인 작동을 위한 내장 시스템을 갖춘 고급 산업용 사전 위치 측정기. 저전압 펄스(TDR), 임펄스 전류(ICE), 특허받은 8펄스 다중샷 ARC 반사법(ARM)의 세 가지 테스트 모드를 지원합니다. 다중 펄스 방식은 단일 HV 임펄스당 8개의 파형 세트를 획득하여 코사인 진동 간섭을 효과적으로 제거하고 고저항 고장 분석을 크게 단순화합니다. 8,000개 이상의 LV/HV 파형 기록 및 250개 이상의 다중 펄스 기록을 저장하며 USB를 통해 PC로 내보낼 수 있습니다. 자동 범위 설정 및 파형 분석을 통한 완전 자동 연속 샘플링.

샘플링 주파수:

1MHz – 400MHz

테스트 모드:TDR, ICE (임펄스 전류), ARM (8펄스 아크 반사)
측정 범위:≥120km (10가지 선택 가능한 범위)
최소 해상도:0.07m |
테스트 블라인드 존:≤10m측정 오차:≤±(0.5%×L+1m)
펄스 진폭:300V ±15%
디스플레이:10.1인치 TFT 터치, 1024×600, 280니트 햇빛 가독성
연속 >8시간, 간헐적 >16시간4.7kg (L358×W284×H168mm)
AC 220V ±10%, 50Hz ±2Hz음향-자기 동기화 — <0.2m 정밀도

정확한 고장 국소화를 위한 음향-자기 동기화를 사용하는 전문 디지털 핀포인터. 서지 발생기가 고전압 임펄스를 가하면 음향(쿵쿵거리는 소리) 및 전자기 신호가 서로 다른 속도로 고장 지점에서 전파됩니다. 핀포인터는 IP65 등급의 다층 절연 접지 센서를 통해 두 신호를 모두 캡처하고 실시간으로 시간 차이를 계산하며 5인치 햇빛 가독성 터치 LCD에 동기화된 듀얼 채널 파형을 표시합니다. BNR 배경 소음 감소, 음소거 소음 감소, 4가지 선택 가능한 필터 모드(전대역/저역 통과/고역 통과/대역 통과) 및 경로 편차 표시 기능을 갖추고 있습니다. 16단계 출력 게인(0–112dB)과 8단계 채널 및 자기 게인 조절 기능이 있습니다.

음향-자기 정확도:<0.2m |

경로 ID 정확도:

<0.5m 필터링:전대역 (100–1600Hz), 저역 통과 (100–300Hz), 고역 통과 (160–1600Hz), 대역 통과 (200–600Hz) 출력 게인:
16단계 (0–112dB) | 출력 임피던스:
350Ω디스플레이:5인치 터치 LCD, 햇빛 가독성배터리:
연속 >8시간, 간헐적 >16시간보호:
IP65 방수, 다층 물리적 절연 센서무게:
6.5kg (428L×350W×230H mm)3. XHGX507 — 케이블 파이프 로케이터 (경로 추적기)
AC 220V ±10%, 50Hz ±2Hz지하 케이블 경로 추적, 깊이 측정, 전류 측정 및 케이블 식별을 위한 다중 주파수 전자기 송수신기 시스템. 송신기는 직접 연결, 커플링(클램프) 또는 유도 방법을 통해 테스트 중인 케이블에 안정적인 정현파 신호를 주입합니다. 수신기는 바 그래프, 화살표 안내 및 음성 프롬프트를 제공하여 직관적인 1인 작동을 가능하게 합니다. 4가지 활성 주파수와 수동 50Hz 감지를 지원하며, 4가지 안테나 모드(계곡/정점/스텝 전압/클램프 전류) 및 루프 저항 측정을 위한 내장 옴미터를 지원합니다. 최대 2MΩ의 스텝 전압 지락 위치를 위한 A-프레임이 포함되어 있습니다.

활성 주파수:

815Hz, 8kHz, 33kHz, 83kHz + 수동 50Hz

감지 깊이:

최대 10m | 최대 거리:
15km (직접 연결)안테나 모드:계곡 (제로), 정점 (피크), 스텝 전압, 클램프 전류 (A-프레임)게인 제어:
수동, 100dB 동적 범위 | 디스플레이:
0–999 디지털 + 바 그래프배터리 수명:연속 >8시간, 간헐적 >16시간매칭 부하:
5Ω – 3000Ω | 정확도:
LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — 트롤리형 고전압 서지 발생기2048J 카트 장착 임펄스 에너지 소스 (3단 커패시터 뱅크)DC 고전압 소스, 3단 에너지 저장 커패시터 뱅크(64μF/8kV, 16μF/16kV, 4μF/32kV), 방전 볼 갭, 자동 방전 장치 및 전압 레벨 스위칭을 단일 바퀴 달린 카트로 통합한 전문 트롤리형 고전압 서지 발생기. 각 전압 레벨에서 0–2048J를 제공하며, 고장 컨디셔닝을 위해 최대 240mA의 번 전류를 제공합니다. 단일 트리거, 사이클 및 DC 작동 모드를 지원하며 6–7초의 자동 충격 타이밍을 제공합니다. 제로 스타트 안전 인터록, 과전압/과전류/과열 보호, 자동 작동 후 방전 및 IP54 인클로저를 갖추고 있습니다. 고장 핀포인트를 위한 서지 발생기 및 DC 내전압 테스터(0–32kV, 0–20A)로 모두 작동합니다.

임펄스 전압:

0–8kV / 0–16kV / 0–32kV (3단 조절 가능)

커패시터 뱅크:

64μF/8kV | 16μF/16kV | 4μF/32kV방전 에너지:
각 전압 레벨에서 0–2048J번 전류:
240mA @ 8kV | 120mA @ 16kV | 60mA @ 32kV안전:
제로 스타트 인터록, 자동 방전, 85°C 과열 방지, IP54치수:
550L×500W×1000H mm | 무게:
≤130kg전원 공급 장치:AC 220V ±10%, 50Hz ±2Hz완전 시스템 사양
매개변수사양

시스템 모델

XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507	TDR 샘플링 주파수
1MHz – 400MHz	사전 위치 측정 범위
≥120km	사전 위치 측정 해상도
0.07m (블라인드 존 ≤10m)	핀포인트 정확도
<0.2m (음향-자기)	경로 감지 깊이
최대 10m (최대 15km 거리)	서지 전압
0–32kV (3단: 8/16/32kV)	방전 에너지
0–2048J (전압 레벨당)	서지 발생기 유형
트롤리 카트 장착, 3단 커패시터 뱅크	브랜드
XZH TEST	원산지
중국	인증
CE, ISO	보증
12개월	완전한 고장 위치 워크플로우
	초기 절연 저항 측정을 수행하여 고장 존재를 확인하고 유형(고저항/저저항, 개방/단락, 플래시오버)을 특성화합니다.

고장 사전 위치 측정 (XHGG502A)

TDR 사전 위치 측정기를 연결합니다. 저저항/개방 고장의 경우 저전압 펄스를 사용하거나, 고저항/플래시오버 고장의 경우 ARM 다중 펄스 ARC 반사법을 사용합니다. 장비는 신뢰할 수 있는 거리 해석을 위해 단일 HV 임펄스당 8개의 파형 세트를 자동으로 캡처합니다.경로 추적 및 케이블 식별 (XHGX507)
케이블 파이프 로케이터를 사용하여 정확한 케이블 경로를 추적하고, 매설 깊이를 측정하며, 번들에서 대상 케이블을 확실하게 식별합니다. 지표면에 경로를 표시합니다.서지 임펄스 생성 (XHHV535-4TSC)
선택된 전압 레벨에서 주기적인 고전압 서지를 가하여 핀포인트를 위한 감지 가능한 음향 및 전자기 과도 신호를 고장 지점에서 생성합니다.정밀 핀포인트 (XHDD503C)
음향-자기 핀포인터를 사용하여 표시된 케이블 경로를 따라 이동합니다. 4개의 동시 시간 지연 디스플레이를 모니터링합니다. 음향-자기 시간 지연이 0에 가까워지는 지점이 고장 바로 위에 있으며, <0.2m 이내입니다.케이블 수리 및 재테스트
표시된 지점에서 정확하게 굴착하고 케이블을 수리한 후, 최종 절연 테스트를 통해 서비스 복구를 확인하여 작동 무결성을 확인합니다.자주 묻는 질문Q1: 기존 TDR로는 처리할 수 없는 고장 유형을 다중 펄스 ARC 반사법으로 처리할 수 있습니까?
XHGG502A의 8펄스 ARC 반사법(ARM)은 표준 TDR에서 약하거나 모호한 반사를 생성하는 고저항 및 플래시오버 고장을 위해 특별히 설계되었습니다. 코사인 진동 간섭으로 어려움을 겪는 2차 펄스 방법과 달리, ARM은 단일 HV 임펄스당 8개의 파형 세트를 캡처하여 케이블 길이, 고장 거리 또는 진동 주기와 관계없이 여러 개의 깨끗하고 해석 가능한 고장 에코를 보장합니다. 이는 특히 종이 절연 케이블의 물 침투 고장 및 고임피던스 외피 고장에 효과적입니다.Q2: 트롤리형 고전압 서지 발생기가 휴대용 장치보다 유리한 점은 무엇입니까?

XHHV535-4TSC 트롤리 설계는 실험실 등급 서지 발생기(32kV에서 2048J)의 높은 에너지 출력을 현장 이동성과 결합합니다. 바퀴 달린 카트 디자인(550×500×1000mm, ≤130kg)은 작업 현장에서 단일 작업자가 운반할 수 있도록 하면서 3단 스위치 가능한 커패시터 뱅크(4/16/64μF)를 수용하고 세 가지 작동 모드(단일 트리거, 6–7초 간격 자동 사이클, DC 내전압 테스트)를 제공합니다. 통합된 자동 방전, 제로 스타트 인터록 및 IP54 인클로저는 휴대용 장치의 안전성과 기능을 능가합니다.

Q3: 이 시스템을 현장에서 단일 기술자가 작동할 수 있습니까?

예. 각 구성 요소는 직관적인 터치스크린 인터페이스(사전 위치 측정기 10.1인치, 핀포인터 5인치)와 그래픽 안내를 통해 단일 작업자가 작동하도록 설계되었습니다. XHGX507 케이블 파이프 로케이터는 바 그래프, 화살표 및 음성 프롬프트를 제공하여 한 사람이 전체 경로 추적 및 깊이 측정 워크플로우를 수행할 수 있습니다. XHHV535-4TSC 서지 발생기는 쉽게 단일 작업자가 배치할 수 있도록 바퀴가 달려 있습니다. 고전압 작업 중 안전을 위해 표준 유틸리티 안전 규정에 따라 2인 승무원이 권장됩니다.

Q4: 어떤 교육, 문서 및 애프터 서비스 지원이 제공됩니까?

XZH TEST는 모든 시스템과 함께 포괄적인 영어 사용자 설명서, 현장 시운전 및 요청 시 작업자 교육을 제공합니다. 12개월 표준 보증은 제조 결함을 포함하며, 연장 보증 및 서비스 계약도 가능합니다. 이메일, 화상 통화 및 전화를 통한 원격 기술 지원이 포함됩니다. 고전압 출력 케이블(5m), 보호 접지 케이블(5m), 커플링 클램프(Φ150mm), 스텝 전압 감지를 위한 A-프레임, 충전기 및 연결 리드 등 필요한 모든 액세서리를 공급합니다.

Q5: 배송 시간, 포장 및 공급 능력은 어떻게 됩니까?

표준 배송은 주문 확인 후 5–8영업일입니다. 각 시스템 구성 요소는 강화된 수출 등급 목재 케이스에 개별적으로 포장되어 내부 폼 쿠셔닝으로 안전한 국제 운송을 보장합니다. 최소 주문 수량은 1개이며, T/T 결제 조건입니다. 연간 공급 능력은 2,000세트로, 개별 구매 및 대규모 조달 프로그램 모두에 대한 가용성을 보장합니다.

포장 및 배송

항목

세부 정보

포장

내부 폼 쿠셔닝이 있는 강화된 수출 등급 목재 케이스

배송 시간	5 – 8 영업일
공급 능력	연간 2,000세트
최소 주문 수량	1개
결제 조건	T/T
보증	12개월
