트랜스포머 스위프 주파수 반응 분석 SFRA 분석기 맞춤형 은 옵션

제품 상세정보:

인증:	CE, ISO

상세 정보

인증:

CE, ISO

모델 번호:

XHBX1501

힘:

전기

맞춤형:

맞춤형

색상:

은

운송 패키지:

보내진 나무 상자

상표:

XZH 테스트

원산지:

중국

HS 코드:

9031809090

공급 능력:

200개/년

패키지 크기:

45.00cm * 36.00cm * 25.00cm

패키지 총중량:

50.000 킬로그램

사용자 정의:

사용 가능

판매 후 서비스:

판매 시라이브 뒤에

보증:

12개월

발송 비용:

운임과 예상 배송 시간에 대해서는 공급업체에 문의하세요.

USD로 결제 지원

안전한 결제:

Made-in-china.com에서 결제하는 모든 내용은 플랫폼에 의해 보호됩니다.

환불 정책:

주문한 상품이 배송되지 않거나, 누락되었거나, 상품에 문제가 있는 경우 환불을 청구하세요.

제품 설명

트랜스포머 스위프 주파수 반응 분석 SFRA 분석기 맞춤형 은 옵션 0

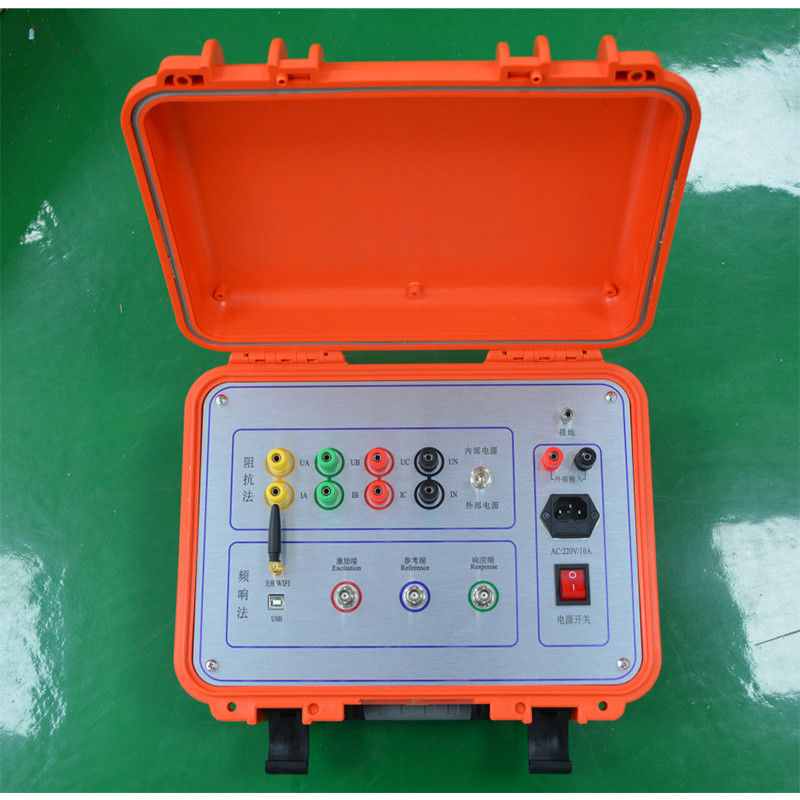

XHBX1501 트랜스포머 와일링 변형 검사기 (주파수 반응 방법) 는 6KV 이상 전력 트랜스포머 및 기타 특수 용도 트랜스포머를 테스트하는 데 사용됩니다.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004그것은 변압기의 각 와일링의 진폭-주파수 반응 특성을 감지하고 수직 또는 수평으로 검출 결과를 비교하는 것입니다.진폭-주파수 반응 특성의 변화 정도가 변압기 윙에서 발생할 수있는 변형을 결정합니다..
XHBX1501 트랜스포머 와일링 변형 검사기 (주파수 반응 방법) 는 측정 부분과 분석 소프트웨어 부분으로 구성됩니다.측정 부분은 신호 생성 및 신호 측정으로 구성된 블랙 박스입니다.분석 부분은 노트북 컴퓨터로 완료되고 측정 부분은 USB 또는 네트워크를 통해 노트북 컴퓨터에 연결됩니다.

주요 특징
1테스트는 커버를 들어 올리지 않고 트랜스포머를 해체하지 않고 수행 할 수 있습니다.
2가장 인기있는 스파이프 측정 방법을 채택하십시오.
3이 장비는 6kV 이상의 트랜스포머를 측정할 수 있습니다
4. 그것은 분할 구조를 사용합니다, 테스트 호스트와 호스트 컴퓨터는 USB 또는 네트워크 연결에 의해 연결되었습니다, 그것은 플러그에 연결되었을 때 자유롭게 사용할 수 있습니다.
5필드 배선은 간단하고 사용하기 쉽습니다.
6-100dB ~ 20dB
7분석 소프트웨어는 강력하며 소프트웨어 및 하드웨어 지표는 국가 표준 DL/T911-2004을 충족합니다.
8선형 또는 로가리듬 분포를 사용하여 스웨이프 측정.
9응답 채널은 여러 범위를 가지고 있으며 측정 과정에서 범위를 자동으로 조정합니다.

주요 기술 매개 변수
1테스트 호스트와 PC 포트: USB 또는 네트워크
2신호 소스: 도구는 스웨이프 주파수의 흥분 신호로 채널 신호 출력이 있습니다. 신호 출력은 표준 시노 파도입니다.신호 출력 진폭은 소프트웨어에 의해 조정될 수 있습니다., 최대 진폭은±10V, 그리고 신호 출력 임피던스는 50입니다오.
3두 가지 획득 채널, 하나는 흥분 신호를 획득하고 하나는 전송 기능을 계산하기 위해 응답 신호를 수집합니다.
4흥분 채널은 고정된 범위로 측정됩니다.±10V; 응답 채널은 여러 범위가 있으며 범위는 측정 과정에서 자동으로 조정됩니다. 최대 입력 신호는±25V
5- 12비트입니다.
6- 캡처 채널의 최대 정적 오류 0.5%
7채널당 최대 저장 용량: 64K 샘플
8채널당 가장 높은 샘플링 속도: 20Msps.
9입수 채널의 입력 임피던스: 1M오.
10스파이 테스트 범위: 10Hz-10MHz
11스캐닝 방법: 선형 분포 또는 로가리듬 분포를 가진 스캐닝 측정 방법.
12스캔 주파수 정확성: 신호 소스 출력 시누오이드 신호의 주파수 정확도는 0.01% 이상이 아닙니다.
13스웨이프 테스트 빈도: 고정 모드 또는 사용자 정의
14국가 전력 산업 표준을 충족: DL/T911-2004.
