트랜스포머 문제 해결을 위한 자동 3단계 트랜스포머 회전 비율 테스트

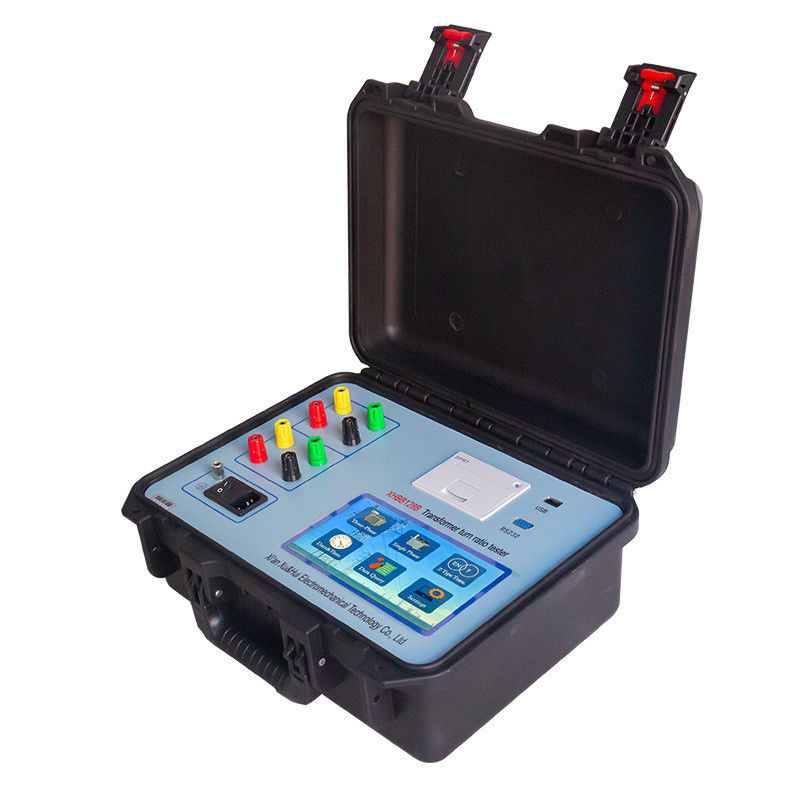

XHBB128B 트랜스포머 회전 비율 검사기
반품 및 완제된 전력 트랜스포머의 생산 과정에서새로 설치된 트랜스포머가 가동되기 전에 전기 에너지부의 예방 테스트 규정에 따라, 그것은 작동 트랜스포머의 회전 비율 또는 전압 비율을 테스트하는 것이 필요하며 트랜스포머 회전 비율을 확인할 수 있습니다.트랜스포머가 회전 사이에 단절되었는지 여부전통적인 비율 브릿지의 판독은 직관적이지 않으며 변환은 단계별로 수행 할 수 있습니다.
이 변환 비율 테스트는 전통적인 변환 비율 브릿지 테스트의 단점을 극복합니다. 조작이 쉽고 직관적입니다.그것은 세 단계 정밀 인버터 전원 공급을 채택, 빠른 테스트와 높은 정확성을 가지고 있습니다.

1도구는 측정 전압으로 단일 단계 전원 공급 장치 대신 세 단계 정밀 인버터 전원 공급 장치를 사용합니다.측정 중에 네트워크 전압의 조화적 영향을 제거하고 측정의 정확도를 높이는작동하는 전원 원천이 발전기일 때, 그것은 아무런 효과도 없습니다.
2. 3단계 출력 전압을 채택, 테스트 속도를 향상, 단계 사이의 각도를 측정 하 고 자동으로 변압기 배선 그룹 0-11를 식별
3그것은 매우 다양한 트랜스포머에 적합합니다. 특히 Z형 트랜스포머, 직렬 트랜스포머, 지상 트랜스포머, 전기 오븐 트랜스포머,단계 전환 변압기, 균형 변압기 등 측정 매개 변수는 가장 포괄적입니다.
4자체 제작 정밀 3 단계 인버터 전원 공급은, 고 및 저전압 역 연결 보호, 변압기 간 회전 단장 보호,터프 스위치 보호 장치가 없습니다., 출력 완전 단장 보호, 그리고 기기의 안정성을 증가시킵니다.
5. 등급 매개 변수를 입력 한 후, 변압기 비율, 오류 값 및 탭 교환기의 탭 위치가 자동으로 측정 될 수 있습니다, 특히 비대칭 탭을 가진 탭 교환기에,또한 변압기 탭 변경기의 정확한 위치를 정확하게 측정 할 수 있습니다.99개의 탭 포인트를 측정할 수 있는 탭 교환기
6. 7인치 고화질 컬러 터치 스크린 LCD, 모듈형 디스플레이를 사용하여, 각 작업 단계에는 중국어 명령이 있습니다, 설명서가 필요하지 않습니다, 단지 기기 작업을 완료하기 위해 LCD 명령어 참조.
7이 도구는 인쇄 출력, U 디스크 인터페이스 및 RS232 인터페이스가 있으며 종이 없는 사무실에 편리합니다.
8그것은 냉각과 온도에 저항하는 다기능 엔지니어링 플라스틱 상자를 채택하고 밀폐되고 방수하며 떨어지지 않고 충격을 방지하여 현장 실험에 편리합니다.

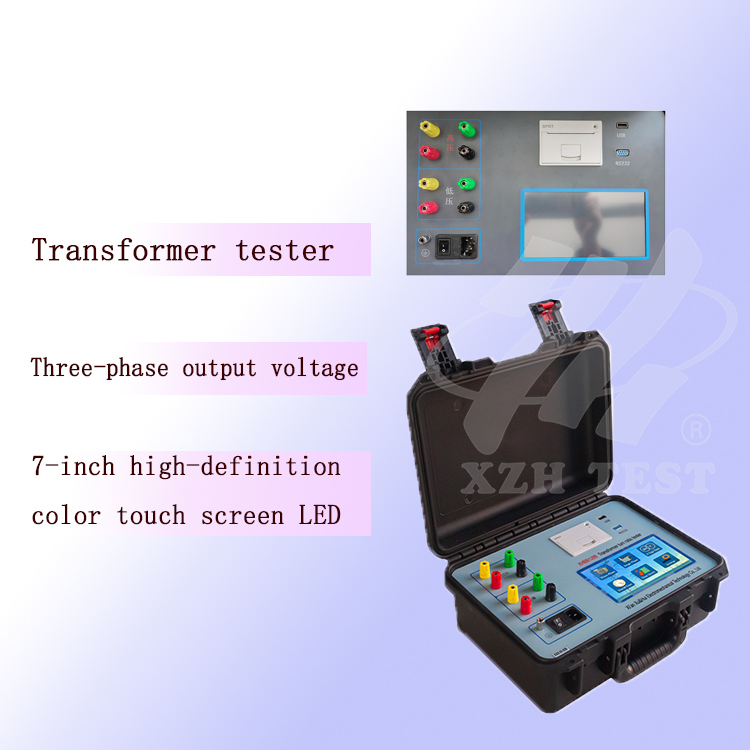

패널 소개


(1) 디스플레이 화면: 7인치 고화질 컬러 터치 스크린 LCD, 디지털 조정 백라이트, 디스플레이 동작 메뉴 및 시험 결과.
(2) 고전압 단말기: 시험 선의 노란색, 녹색, 빨간색 및 검은 단말기를 연결하고 테스트 변압기의 고전압 측면에 있는 세 단계 a, B, C 및 O를 연결합니다.
(3) 낮은 전압 단말: 노란색, 녹색, 빨간색 및 검은 테스트 트랜스포머의 낮은 전압 측면에서 세 단계 a, B, C 및 o에 연결되어 있습니다.
(4) AC220V: AC220V 전력 주파수 전력 공급 장치에 연결된 전체 기계의 전력 입력 포트.
(5) 보호식 기지.
통신: 연쇄 통신
(7) USB: USB 저장장치
(8) 프린터: 측정 후 시험 결과를 인쇄합니다.
테스트 인터페이스
도구가 시작되면, 시작 인터페이스는 그림과 같이 표시됩니다. 시작 인터페이스에는 여섯 가지 기능 옵션이 있습니다.[세 단계 측정], [단기 측정], [Z형 트랜스포머], [시간 설정], [데이터 쿼리] 및 [시스템 설정].

그 다음의 문건은 다음의 문건입니다.

3단계 측정 인터페이스

세 단계 측정 인터페이스를 입력하기 위해 [세 단계 측정]을 클릭합니다. 텍스트 박스는 위의 입력 키보드를 팝업 할 수 있으며 특수 값을 입력 할 수 있습니다.기본 값은 오른쪽 버튼을 누르면 변경할 수 있습니다;
일단계 측정, Z형 트랜스포머 및 3단계 측정의 설정 방법은 기본적으로 동일하며 반복되지 않습니다.
테스트 완료 인터페이스는 아래 그림에서 표시됩니다

테스트가 완료되면,
[귀향] 키로 시작 인터페이스로 돌아가
[ 이전 ] [ 다음 ] 당신은 역사 데이터를 볼 수 있고 인쇄할 수 있습니다;
[U 디스크]는 현재 데이터를 USB 플래시 디스크에 저장합니다.
[프린트] 당신은 테스트 데이터를 인쇄 할 수 있습니다
