| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHTX201D |

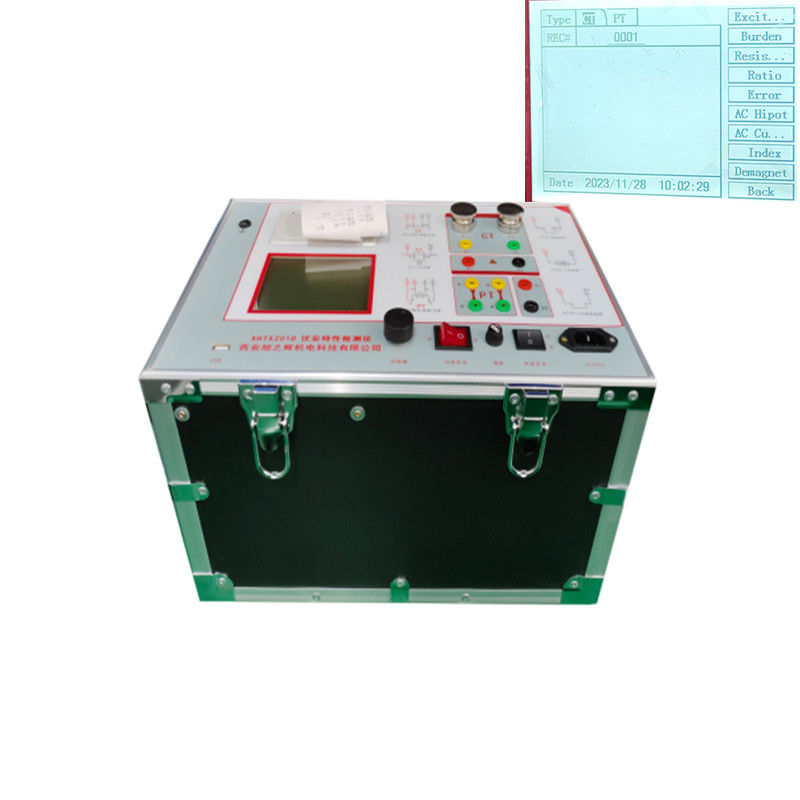

XHTX201D CT/PT 분석기 는 주로 P급 CT 및 PT의 현장 테스트에 사용됩니다. 테스트 항목에는 주로 여자 특성, 변환비, 극성, 감자, 5% 및 10% 오차 곡선, 2차 회로 점검, 전력 주파수 교류 내전압 테스트 및 2차 부하가 포함됩니다. LCD를 채택하고, 현장 인쇄를 지원하는 자체 장착 소형 프린터를 갖추고 있습니다. USB 플래시 디스크 를 사용하여 데이터를 덤프할 수 있으며, 간단하고 편리하게 작동합니다.
주요 특징
CT 및 PT 모두 감지 지원
주요 테스트 기능 및 기술 매개변수기능 표
| I. 전류 변압기 (CT) | II. 전압 변압기 (PT) |
| 1. 자화 곡선 | 1. 여자 특성 테스트 |
| 2. 변환비 테스트 | 2. 변환비 테스트 |
| 3. 극성 | 3. 극성 |
| 4.5% 및 10% 오차 곡선 | 4. 전력 주파수 교류 내전압 테스트 |
| 5. 전류 주입 | 5. 감자 |
| 6. 감자 | 6. 무릎점 값 계산 |
| 7. 전력 주파수 교류 내전압 테스트 | 7. 실제 2차 부하 테스트 |
| 8. 여자 무릎점 값 자동 계산 | 8. 저항 테스트 |
| 9. 실제 2차 부하 테스트 | |
| 10. 저항 테스트 |
| 주요 기술 매개변수 | |
| 작동 전원: | AC220V±20V, 50~60Hz |
| 장비 전원 출력 파형: | 사인파 |
| 단일 기기 여자 특성 출력 전압: | 0~2500V |
| 여자 출력 전류: | 0~20 A |
| 단일 기기 변환비 테스트 출력 전류 | 0~1000A |
| CT 비율 측정 범위 | 5~25000A/5A(5000A/1A) |
| PT 비율 측정 범위 | 1~500KV |
| 부하 범위 | 5~1000VA |
| 저항 측정 범위 | 0.1~300Ω |
| 오차: | ≤0.5%(0.2%*판독값+0.3%*범위) |
| 작동 온도: | -10ºC~+40ºC |
| 상대 습도: | <90RH% |
| 고도 | ≤1000m |
| 전체 치수(길이×너비×높이): | 400 *200 * 260(mm) |
| 무게: | ≤23 Kg |
