지하 케이블 결함 위치 고전압 급류 발전기

XHHV535-4Z

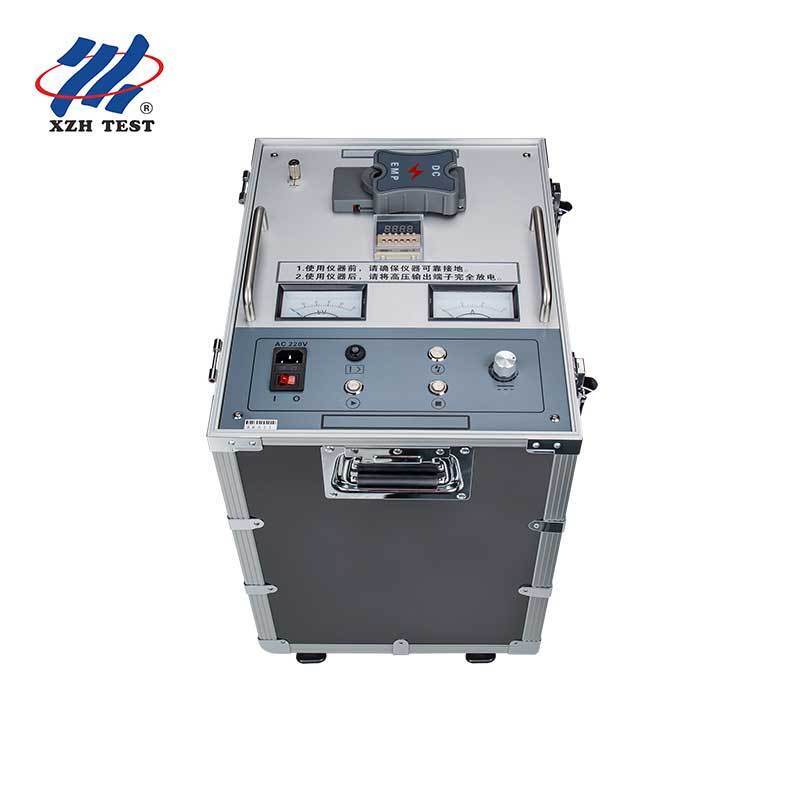

The고전압 펄스 발생기 XHHV535-4ZDL/T846-2016 "고전압 시험 장비의 일반 기술 조건" 및 DL/T474-2017 "현장 절연 시험 구현 지침"을 완벽하게 준수합니다. 주로 35kV 이하 전압 레벨의 케이블 고장 시험 중 충격 방전에 사용되며, 다른 전기 장비의 DC 내전압 시험에도 사용할 수 있습니다.

이 장치는 DC 고전압 소스, 에너지 저장 커패시터 및 방전 볼 갭을 하나로 통합합니다. 이 장비는 수백 킬로그램의 무게가 나가는 기존 시험 변압기, 작동 상자 및 펄스 에너지 저장 커패시터(일반적으로 5kVA 변압기 세트는 60kg 이상, 제어 상자는 30kg 이상, 펄스 에너지 저장 커패시터는 20kg 이상)를 완전히 대체합니다.

전원 공급 장치는 고정밀, 고안정성 특수 고전압 전자 부품 및 고주파 고전압 기술을 채택하여 전체 기계의 구조를 단순하고 초경량으로 만듭니다. 펄스 발생기는 인간적인 디자인과 작동 모드를 채택하여 안전하고 신뢰할 수 있습니다. 충격에 의해 손상되지 않는 효과를 실제로 달성하며, 고전압이 접지에 단락될 때도 정상적으로 작동할 수 있습니다. 현재 가장 가볍고 사용자 친화적인 휴대용 DC 충격 고전압 장비입니다. 전력 케이블 고장 감지에 이상적인 제품입니다.

기술 매개변수

패널 소개

1. 고전압 출력(DC):DC 내전압 시 고전압 출력 라인을 연결합니다.

2. 고전압 출력(EMP):충격 방전 시 고전압 출력 라인을 연결합니다.

3. 안전 접지: 장비 케이싱의 접지, 장비 케이싱의 감전 또는 인원의 감전을 방지합니다.

4. 시간 설정:방전 시간 간격을 설정합니다.

5. 전압계: 고전압 출력 전압 표시, 전압 값을 실시간으로 표시하는 데 사용됩니다.

6. 전원 콘센트:장비 작동 전원, AC 220V±10%/50Hz±1Hz.

7. 퓨즈 소켓:AC 220V 전원 공급 장치 시스템의 퓨즈가 설치되는 곳입니다.

8. 전원 스위치:"Stage Ⅰ"는 AC 220V 전원을 켜서 시스템에 전원을 공급하는 것을 의미합니다.
"Gear 0"은 AC 220V 전원을 꺼서 시스템에 전원을 공급하는 것을 의미합니다.

9. 과전류 보호 스위치: 누르면 과전류 보호 기능이 시작되었음을 의미합니다. 팝업되면 장비가 과전류 보호를 트리거했음을 의미합니다.

10. 시작 버튼/제로 표시등:
제로 표시등이 켜져 있으면(노란색) 제로 상태임을 의미하며, 시작 버튼을 눌러 고전압 출력을 시작합니다.
제로 위치 표시등이 꺼져 있으면 제로 위치 상태가 아님을 의미합니다. 전압 조정 노브를 시계 반대 방향으로 돌려 제로 위치로 설정한 후 시작 버튼을 눌러 고전압 출력을 시작합니다.

11. 정지 버튼/고전압 표시등: 시험이 완료되거나 이상이 발생하면 이 버튼을 눌러 고전압 출력을 차단합니다. 고전압 표시등이 켜져 있으면 고전압 출력이 시작되었음을 나타냅니다. 고전압 표시등이 꺼져 있으면 고전압 출력이 중지되었음을 나타냅니다.

12. 전압 조정 노브:전압을 조정하는 데 사용됩니다. 출력 고전압을 시계 방향으로 조정하여 작게에서 크게 증가시키고, 출력 고전압을 시계 반대 방향으로 조정하여 크게에서 작게 감소시킵니다.

13. 방전 버튼:고전압이 중지되면 이 버튼을 눌러 내부 저장 전원을 수동으로 방전합니다.

14. 전류계:저전압 측정 전류의 크기를 나타냅니다.

15. 샘플링 장소:펄스 에너지 저장 커패시터의 음극 단자는 고전압을 가지며 안정적으로 접지되어야 합니다. 케이블 고장 시험기의 고전압 섬락 상태에서 파형을 샘플링하는 데 사용됩니다. (고전압 섬락 없이 샘플링하는 경우에도 안정적인 접지가 필요합니다).

16. 고전압 접지:고전압 테일이라고도 하며, 장비의 내부 장치가 접지됩니다.

최신 디자인에서는 접지 포스트 3, 15, 16이 하나로 결합됩니다.

포장 목록

현장 테스트
