휴대용 고전압 전압 발전기 0-32kV 2048J 35kV 케이블 결함 감지 DC 견딜 수 있는 테스트 XHHV535-4Z

XHHV535-4Z 휴대용 고전압 서지 발생기

규정 준수 및 인증

XHHV535-4Z 고전압 서지 발생기는 다음을 완벽하게 준수하도록 설계 및 제조되었습니다.DL/T846-2016(고전압 테스트 장비의 일반 기술 조건) 그리고DL/T474-2017(현장 절연 테스트 구현 지침). CE 및 ISO 표준 인증을 받은 이 계측기는 산업용 전원 케이블 테스트 애플리케이션의 엄격한 요구 사항을 충족합니다.

적용범위

정격 전원 케이블의 임펄스 방전 테스트 및 DC 내전압 테스트를 위해 설계되었습니다.35kV 이하XHHV535-4Z는 DC 고전압 소스, 에너지 저장 커패시터 및 방전 볼 갭을 단일 휴대용 장치에 통합합니다. 이 통합은 별도의 테스트 변압기, 제어 상자 및 펄스 에너지 저장 커패시터가 필요한 기존 테스트 구성을 대체하여 현장 장비 설치 공간과 설정 복잡성을 크게 줄입니다.

핵심 장점

• 클래스 1.5 측정 정확도:듀얼 포인터 디스플레이(전류 및 전압)를 갖춘 고전압 측 전압 측정은 DC 내전압 및 임펄스 방전 작동 중에 실시간 고정밀 판독값을 제공합니다.
• 2048J 최대 방전 에너지:4μF 내장 커패시터는 32kV에서 최대 2048J의 일관된 임펄스 에너지를 제공하여 고저항 케이블 결함의 안정적인 고장을 보장합니다.
• 듀얼 모드 작동:케이블 절연 평가를 위한 DC 내전압 테스트와 결함 사전 위치 파악 및 정확한 파악을 위한 임펄스 방전 모드를 지원합니다. 이는 단일 장비의 두 가지 필수 기능입니다.
• 초경량 휴대용 디자인:430*345*550mm의 컴팩트한 크기에 무게가 35kg 이하인 XHHV535-4Z는 동급 제품 중 가장 가벼운 휴대용 DC 임펄스 고전압 장비로, 단일 작업자 운송과 신속한 현장 배포가 가능합니다.
• 제로 스타트 안전 인터록:고전압이 시작되기 전에 전압 조정이 0으로 돌아가야 하므로 시동 시 우발적인 고전압 출력 위험이 제거됩니다.
• 포괄적인 보호 제품군:통합된 과전류 보호(12A 임계값, 저전압 측에서 >8초 지연), 과열 보호(65°C) 및 과전압 보호는 ​​불리한 현장 조건에서도 안전한 작동을 보장합니다.
• 단락 복원력:고전압 출력이 접지로 단락된 경우에도 정상적으로 작동하도록 설계되어 현장 테스트 중에 견고한 내결함성을 제공합니다.
• 수동 방전 기능:전용 방전 버튼을 사용하면 커패시터 전압의 실시간 전압계 표시를 통해 테스트 후 잔류 커패시터 에너지의 소실을 제어할 수 있습니다.

기술 사양

작동 모드

DC 내전압 모드:케이블 절연 내력 테스트를 위해 조정된 0-32kV DC 전압을 적용합니다. 전압 조정 손잡이는 실시간 전압계 및 전류계 표시를 통해 부드러운 램핑을 제공합니다. 고압 전력 케이블의 일상적인 절연 평가 및 시운전 테스트에 적합합니다.

임펄스 방전 모드:TDR 케이블 결함 탐지기 및 음향-자기 핀 포인터와 함께 사용할 경우 케이블 결함 사전 위치 파악 및 핀포인트를 위한 주기적인 고에너지 임펄스를 생성합니다. 방전 간격은 전면 패널 시간 릴레이를 통해 조정 가능하므로 다양한 케이블 길이와 오류 특성에 맞게 최적화할 수 있습니다.

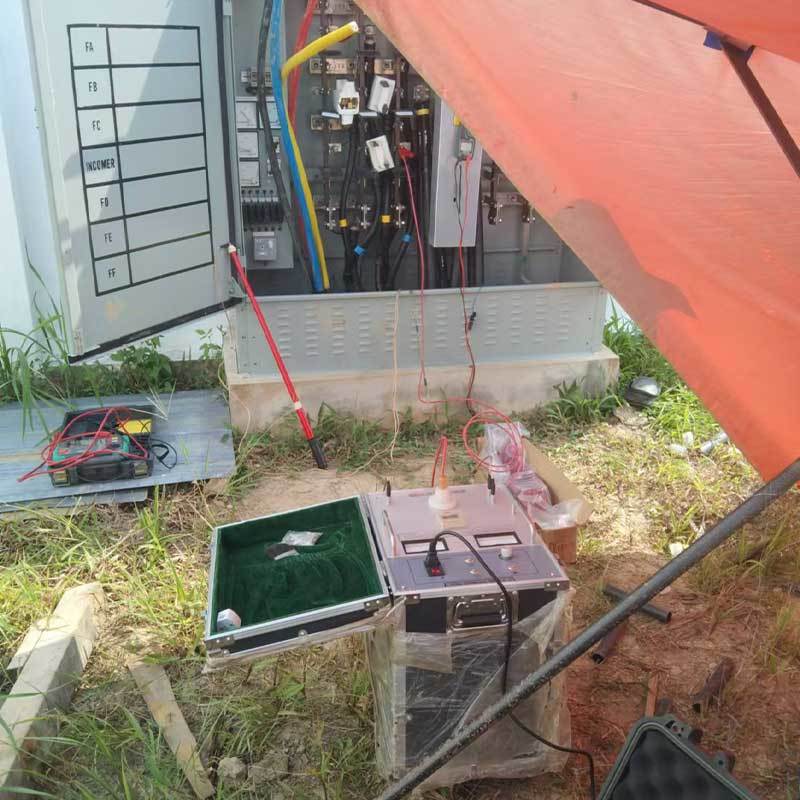

일반적인 시스템 구성

안전성과 신뢰성

모든 고전압 단자에는 전용 접지점이 포함되어 있습니다. 제로 스타트 인터록을 사용하려면 고전압 출력이 시작되기 전에 전압 조정 손잡이를 0으로 되돌려야 합니다. 정지 버튼은 자동 내부 커패시터 방전을 통해 즉각적인 고전압 차단 기능을 제공합니다. 전용 수동 방전 버튼을 사용하면 방전 과정 전반에 걸쳐 커패시터 전압을 실시간으로 모니터링하여 잔류 에너지 소실을 제어할 수 있습니다.

기술 상담, 제품 사양 또는 상업 견적에 대해서는 당사 엔지니어링 팀에 문의하시기 바랍니다.
