케이블 식별자 가동 및 전력 없는 케이블 식별


이 케이블 식별자는 고전압 케이블 건설, 설치 및 유지보수 직원에 의해 긴급히 필요한 여러 케이블의 현장 식별에 기반합니다.외국 첨단 기술에 대한 언급, 그리고 전자기장 이론의 지도 아래, 그것은 현대 전자 기술과 도구 기술을 사용하여 개발됩니다.

전력 케이블 설치, 마이그레이션, 유지보수, 문제 해결과 같은 현장 작업에서 종종 매우 어려운 질문이 발생합니다. 어떤 케이블을 찾고 있습니까?특히 같은 사양의 많은 케이블 채널에서, 건설 노동자들은 무엇을 해야할지 모르겠어요. 이 장치는이 문제를 빠르고 정확하게 해결하는 데 도움이 될 수 있습니다.


작동 원칙
충전되지 않은 케이블 탐지:송신기는 주로 특별한 펄스 신호를 생성합니다. 이 신호는 연결 라인을 통해 식별되도록 케이블에 추가됩니다. 전자기 인덕션의 원칙에 따르면,송신 신호의 법칙에 맞는 인덕션 신호가 케이블을 따라 생성되어야 합니다.고 민감성 수신 클램프와 휴대용 수신기는 현장에서 모든 케이블을 감지합니다.그리고 신호가 추가되는 케이블은 휴대용 수신기 미터의 표시에 따라 정확하게 밝혀질 수 있습니다., 충전되지 않은 케이블을 식별해야 합니다.)

실시간 케이블 감지:송신기는 주로 특별한 펄스 신호를 생성하여, 특별한 송신 클램프를 통해 식별되는 라이브 케이블의 지점에 추가됩니다.전자기 인덕션의 원리에 따르면, 전송 신호의 법칙에 일치하는 인덕션 신호가 케이블을 따라 생성되어야 합니다.테스트 중에 매우 민감한 수신 텐지와 휴대용 수신기를 사용하여 현장에서 모든 케이블을 감지하십시오., 그리고 당신은 휴대용 수신기의 지침에 따라 추가 신호 (즉, 실시간 케이블을 식별 할 수 있습니다) 를 정확하게 찾을 수 있습니다.



특징
인식은 정확합니다.
큰 식별 턱은 다양한 케이블에 적합합니다.
조작이 매우 쉽습니다.
지침은 명확하고 직관적입니다.
주부품과 보조부품은 휴대성이 좋고 아름답습니다.
수신기의 수신 신호 강도는 조절할 수 있습니다.
살아있는 케이블과 죽은 케이블 모두 테스트 할 수 있습니다.
작고 휴대성이 좋고 가볍습니다.

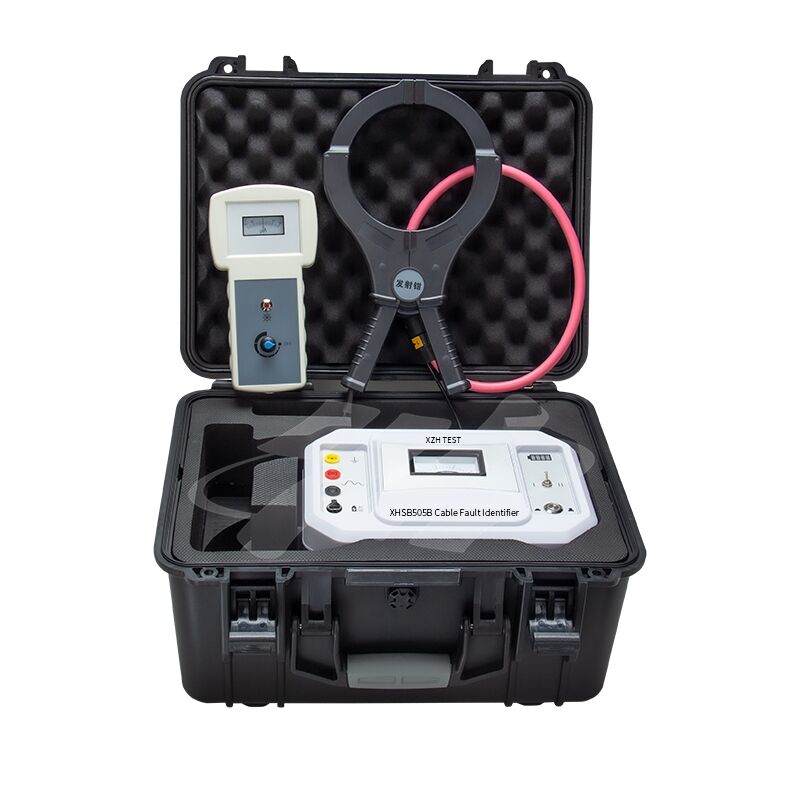

 이 장치는 송신기, 송신 클램프, 수신 클램프, 휴대용 수신기 등으로 구성됩니다.


송신 패널:




1- 공지대:장비 안전어어딩 터미널

2출력 양극:송신기 출력 긍정, 빨간색 출력 라인을 연결;

3출력 음극:송신기 출력 음, 검은 출력 라인을 연결

4충전:DC12V 충전 포트, 12V 충전기를 연결하여 충전 시작;

5전원 스위치:작동 전력을 켜고 끄는 것

6변속기 스위치:"I"는 전력 전원이 아닌 케이블 식별; "II"는 전력 전구가 있는 케이블 식별;

7전력 표시기:내장 배터리가 작동할 때 배터리 전력의 실시간 표시

8암페미터:출력 전류의 순간 평균 값을 표시합니다.



1휴대용 수신기는 수신 신호 강도를 조절할 수 있는 조정 단추가 있습니다 (시계 방향으로 회전: 수신 신호 강도가 증가합니다; 시계 방향으로 회전:수신 신호 강도가 감소합니다.; 그리고 스위치 기능이 있습니다.)

2휴대용 수신기의 아래쪽에 BNC 인터페이스가 있으며, 사용 시 신호를 수신하기 위해 수신 클램프에 연결됩니다.

기술 매개 변수


식별 지침충전되지 않은케이블 - 직접 연결 방법





1케이블의 두 끝의 갑옷을 바닥에서 분리합니다.송신기의 출력 전선의 빨간 클립을 시험용 케이블의 핵심 전선에 고정합니다 (좋은 단계 또는 더 높은 단열을 가진 단계), 그리고 송신기의 출력 전선의 검은 클립을 시험용 케이블의 핵심 전선에 고정합니다.케이블의 대응하는 코어 와이어는 먼 끝에 있는 지상 포인트 또는 지상 스틸에 연결됩니다.위 그림과 같이

2. 송신기의 주체의 전원 스위치를 켜고, 기어 스위치의 "I" 위치를 선택, 전원 스위치 빛은 세 번 깜빡이고,그리고 앰프미터의 포인터도 같은 주파수에서 세 번 흔들립니다., 펄스 신호는 순환적으로 출력됩니다.

3수신기를 수신 클램프에 연결하고 수신 클램프는 테스트 할 케이블에 클램프됩니다.

4. 수신 클램프의 화살표 방향은 전류 유입 방향 (긍정적 방향), 그렇지 않으면 시계 손의 스윙은 바로 반대입니다.

5. 수신기 조정 단추를 시계 방향으로 돌리고, "비프"를 들으면 수신기 스위치를 켜십시오. 그 다음 수신기의 수신 신호 강도를 적절한 위치에 조정합니다.이 시간에, 신호를 추가하는 케이블에서 신호만 수신할 수 있고 신호 스윙 주파수는 송신기 주파수와 일치하며 "디디디" 소리가 발산됩니다.



라이브 케이블 식별 지침 - 연결 방법




연결 방법 참고:
1테스트 하에 케이블에 대한 어떤 작업도 할 필요가 없습니다, 단지 테스트를 위해 케이블에 발사 클램프를 클램프.

2케이블 껍질의 두 끝은 잘 땅이 되어야, 그렇지 않으면 연결 전류는 땅 저항의 증가에 따라 감소합니다.

3양쪽 끝의 껍질이 땅에 고정되어 있지 않거나 껍질의 중간이 분리되어 있다면 결합 방법을 사용할 수 없습니다.

4발사 톱니가 케이블에 삽입되면, 톱니에 있는 화살표의 방향은 케이블의 끝으로 향한다.

5수신 클램프와 전송 클램프를 가능한 한 2 미터 거리에 유지하십시오.

방법:
1) 송신기의 출력 끝을 발사 클램프에 연결하고, 발사 클램프를 위의 그림과 같이 식별되어야 하는 전기 케이블의 적절한 위치로 클램프하십시오.

2) 송신기의 주 단위의 전원 스위치를 켜고 "II" 위치 스위치를 선택합니다. 전원 스위치 빛은 세 번 깜빡입니다.그리고 앰프미터의 포인터도 같은 주파수에서 세 번 흔들립니다., 펄스 신호는 순환적으로 출력됩니다.

3) 수신기를 수신 클램프에 연결하고 수신 클램프는 테스트 할 케이블에 클램프됩니다.

4) 수신 클램프의 화살표 방향은 전류 유입 방향 (긍정 방향) 이며, 그렇지 않으면 시계 손잡이가 반대 방향으로 흔들립니다.

5) 수신기 조절 단추 를 시계 방향으로 돌리고, "비프" 소리를 들으면 수신기 스위치를 켜라. 그 다음 수신기의 수신 신호 강도를 적당한 위치 로 조정 한다.이 시간에, 신호를 추가하는 케이블에서 신호만 수신할 수 있고 신호 스윙 주파수는 송신기의 출력 전환 주파수와 일치합니다.그리고 "디디디"라는 소리가 나오게 될 것입니다..
