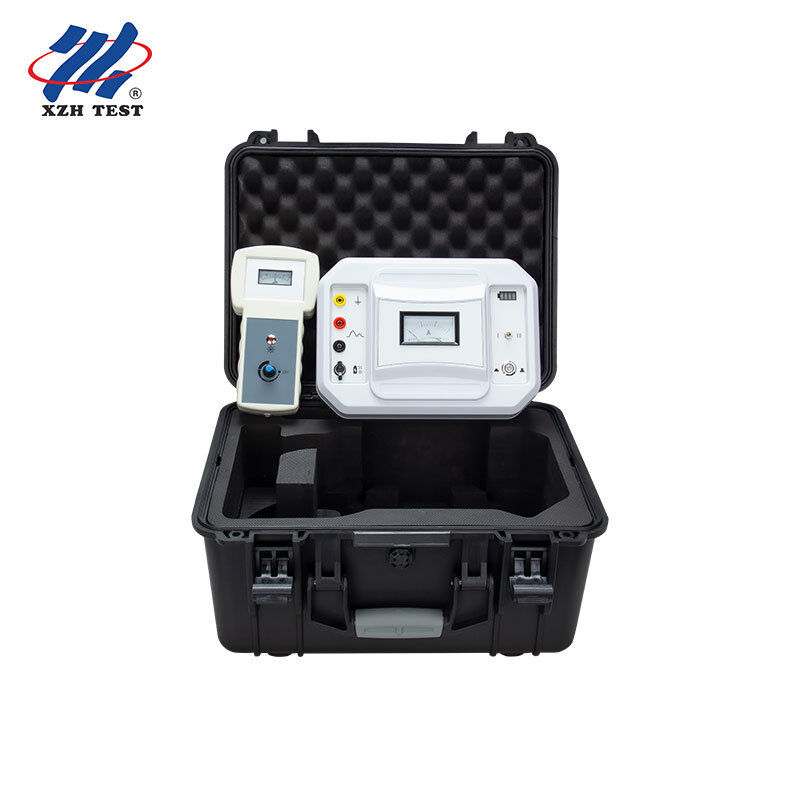

케이블 식별기 - 현장 건설 및 유지보수를 위한 이중 모드 활성 및 비활성 케이블 식별 | XHSB505B

의XHSB505B 케이블 식별자전력 케이블 운용에서 가장 지속적인 과제 중 하나를 해결하기 위해 개발된 전문 현장 도구입니다.어떤 케이블을 찾고 있나요?동일한 사양의 수십 개의 케이블이 있는 케이블 트렌치에서는 건설 및 유지보수 직원들은 올바른 케이블을 식별하는 데 상당한 어려움을 겪습니다.XHSB505B는 빠른, 첨단 펄스 신호 기술과 고민성 전자기 검출을 사용하여 정확한 케이블 식별.

전자기장 이론의 지도 아래 개발되고 현대 전자 및 도구 기술을 활용하는 XHSB505B는 고전압 케이블 건설에 대한 실용적인 솔루션입니다.설치, 유지보수, 마이그레이션 및 문제 해결 팀. 단일 휴대용 장치에서 라이브 (복합 방법) 및 전력 제거 (직접 연결 방법) 케이블 식별을 독특하게 지원합니다.

1. 듀얼 모드 동작은 단 하나의 기어 스위치로 가동 (연결 방법) 및 전력 제거 (직접 연결 방법) 케이블을 모두 식별합니다.
2. 정확하고 신뢰할 수 있는 식별, 명확한 포인터 스윙 방향 표시
3. 큰 125mm 클램프 턱 케이블 지름의 다양한 수용
4. 15고전 펄스 신호는 케이블 보호 장치로도 신뢰할 수 있는 검출을 보장합니다.
5. 현장 환경에 적합한 직관적인 제어 장치로 매우 간단한 조작
6. 다양한 조건에서 최적의 감도를 위해 조절 가능한 수신기 신호 강도
7. 콤팩트하고 휴대용 디자인으로 가벼운 구조로 현장 사이트로 쉽게 운송
8. 편리한 DC 충전 포트와 함께 내장 12VDC 리?? 배터리

전력 없는 케이블 탐지 (직접 연결 방법):송신기는 직접 연결을 통해 대상 케이블에 적용되는 특별한 펄스 신호를 생성합니다.전 케이블을 따라 전송된 신호 패턴에 일치하는 인덕션 신호가 생성됩니다.- 고 민감성 수신 클램프와 휴대용 수신기를 사용하여, operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.

실시간 케이블 탐지 (연합 방법):송신기는 전속 대상 케이블에 적용된 특별한 펄스 신호를 전속 송신 클램프를 통해 생성합니다. 직접 전기 연결이 필요하지 않습니다.인덕션 신호는 케이블을 따라 전파, 수신 클램프는 현장 내 모든 케이블 중에서 신호를 감지합니다. 수신기는 어떤 케이블이 일관된 포인터 스윙 주파수와 들리는 펄스를 통해 신호를 전달하는지 나타냅니다.서비스 방해 없이 가동 케이블을 안전하게 식별할 수 있도록.

1. 두 끝의 케이블 방조를 지상에서 분리하십시오. 빨간색 출력 클립을 목표 케이블 코어 와이어 (좋은 단계 또는 더 높은 단열 단계) 에 연결하십시오.지상 포인트 또는 지상 스틸에 검은 출력 클립을 연결반대쪽 끝의 해당 코어 와이어는 같은 지상 포인트에 연결되어야 합니다.
2. 송신기 전원 스위치를 켜고 기어 "I"를 선택합니다. 전력 표시기가 세 번 깜빡이고 암페미터 포인터는 같은 주파수에서 세 번 흔들립니다.
3. 수신기를 수신 클램프에 연결하고 테스트 할 케이블에 클램프하십시오.
4. 수신 클램프 화살표가 전류 흐름 방향에서 표시되는지 확인합니다. 그렇지 않으면 포인터가 반대 방향으로 흔들립니다.
5. 수신기 손잡이를 시계 방향으로 돌리면 "비프"가 들릴 때까지 전원을 켜고 신호 강도를 조정합니다. 신호를 전달하는 케이블만 송신기와 일치하는소음성 "비프-비프-비프" 펄스로.

1. 송신기 출력을 송신 클램프에 연결하고 적절한 위치에서 라이브 타겟 케이블에 클램프하십시오.
2. 송신기를 켜고, 기어 "II"를 선택합니다. 전력 표시기가 세 번 깜빡이고 암페르 미터 포인터는 같은 주파수에서 흔들립니다.
3. 수신기를 수신 클램프에 연결하고 테스트 할 케이블에 클램프하십시오.
4. 수신 클램프 화살표가 전류 흐름 방향에 있는지 확인합니다.
5. 수신기 손잡이를 시계 방향으로 돌리는 것. "비프"를 듣기 전까지 전원을 켜는 것. 신호 강도를 조절한다. 신호를 전달하는 케이블만 일관된 주파수 변동과 들릴 수 있는 "비프-비프-비프" 펄스를 보여준다.
