| 원래 장소: | Xi'an City, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHGG501D |
전력 케이블 고장 테스트 절차
케이블 고장 테스터는 전력 케이블 고장을 찾기 위해 다음 단계를 거쳐야 합니다:
(1) 고장 케이블 이해: 내전압 레벨, 케이블 길이, 절연 매체, 절연 저항, 매설 경로 및 고장의 원인.
(2) 케이블 고장의 특성 분석: 케이블 고장 테스터의 "저전압 펄스"를 사용하여 고장 케이블의 모든 상 전선의 길이를 테스트하고 고장 케이블의 전파 속도를 보정합니다. 절연 저항 테스터를 사용하여 고장 절연 저항 값을 측정합니다.
(3) 적절한 테스트 방법 선택: 케이블 고장 테스터를 사용하여 케이블 고장에 대한 대략적인 테스트를 수행합니다.
(4) 케이블 고장 지점의 정밀 측정: 매설 케이블의 방향 및 깊이 검색과 고장 지점의 정밀 위치 측정을 포함합니다.
(5) 오류 분석: 케이블 고장 테스트 결과에 대한 오류 분석(측정 오류, 전송 속도 오해 오류, 기기 오류)을 수행합니다.

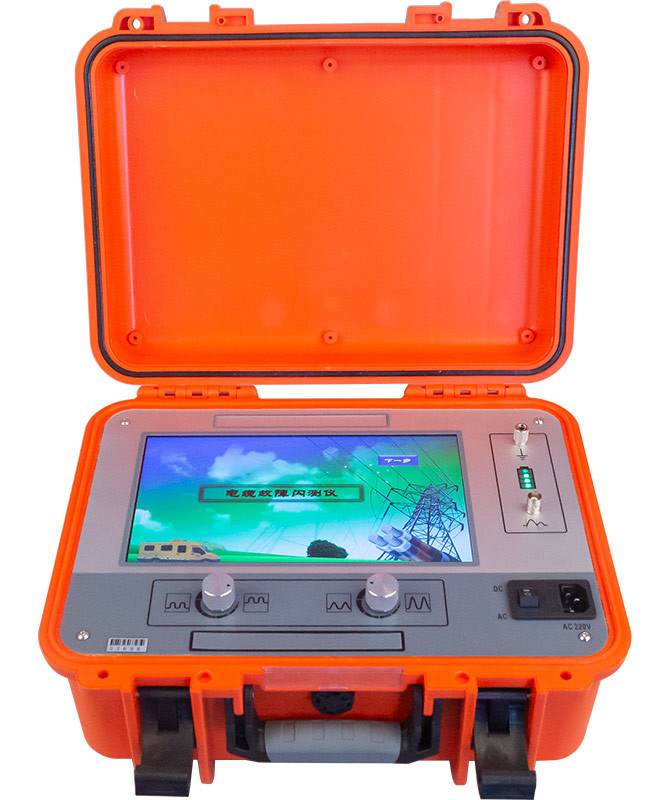

XHGG501D 지하 케이블 고장 위치 측정기는 간단한 작동 소프트웨어 인터페이스, 단일 칩 중앙 집중식 제어, 터치 작동 모드, 대용량 리튬 이온 배터리 내장, 안정적이고 신뢰할 수 있으며 사용하기 쉽습니다.
이 케이블 고장 위치 측정기는 전력 케이블 고장 상태 및 고장 거리를 측정하고 분석하기 위한 특수 기기입니다. 이 케이블 고장 위치 측정기는 현대 전자 기술을 채택하여 신호 필터링, 획득, 데이터 처리, 그래픽 디스플레이 및 그래픽 분석을 실현하여 케이블 속도 측정, 케이블 길이 테스트, 케이블 고장 거리 테스트, 저항 테스트를 완료합니다.
XHGG501D는 다양한 단면과 다양한 매체의 전력 케이블, 동축 케이블, 가로등 케이블, 매설 전선 등의 저항, 단락, 개방 회로 및 단선 고장뿐만 아니라 누설 고저항 및 플래시오버 고저항 고장에 적합합니다.
특징
• 산업 등급 10" LCD 디스플레이, 작동 온도 -20℃~+60℃
• 단일 칩 중앙 집중식 제어, 터치 작동 모드, 강력한 간섭 방지 능력
• 거리 측정, 속도 측정 및 저항 측정과 같은 기능이 있습니다.
• 완전 자동 연속 샘플링, 파형 캡처는 적시적절하고 정확합니다.
• 저전압 펄스 샘플링 방식, 플래시오버 샘플링 방식
• 대용량 배터리 팩 내장, 사용하기 쉬움
• 보호 케이스 채택, PI54 이하 아님
기술 매개변수:
| 샘플링 주파수 | 100MHz |
| 펄스 폭 | 0.1uS/2uS |
| 최소 해상도 | 0.5m |
| 테스트 블라인드 존 | ≤20m |
| 측정 범위 | ≤30km |
| 측정 오류 | ≤±(0.5%×L+1m), L은 케이블 길이 |
| 전원 공급 모드 | 충전 220VAC±10%, 50Hz/60Hz; 내장 5200mAH 리튬 배터리 전원 공급; |
| 작동 조건 | -20℃~+60℃, 상대 습도≤90%; |
| 부피(mm) | 358L×284W×168H |
| 무게 | 4.6kg |
