고 정밀 케이블 결함 지표기 XHDD503C

XHDD503C 케이블 결함 핀포인터는 음향-자기 동기화 방법을 사용하여 지하 전원 케이블 결함을 신속하고 정확하게 위치를 파악하도록 설계되었습니다. 이는 기존 음향 전용 핀포인트에 비해 크게 발전한 것입니다. 고전압 임펄스 발생기가 결함 지점에서 방전되면 장비의 프로브는 음향 신호(토양을 통해 이동하는 방전 "팝")와 전자기 신호(거의 순간적으로 이동)를 동시에 캡처합니다. XHDD503C는 이 두 신호 간의 시간차를 계산하여 운영자에게 0.1m보다 나은 정확도로 정확한 오류 위치를 안내하므로 전통적으로 케이블 오류를 찾아내는 데 필요한 추측과 수년간의 경험이 필요하지 않습니다.

음향-자기 동기화 원리는 근본적으로 간단하면서도 매우 효과적입니다. 결함 지점에서 임펄스 방전이 발생하는 순간 주변 토양을 통해 천천히 이동하는 음파와 케이블을 따라 거의 빛의 속도로 전파되는 전자기 펄스라는 두 가지 신호가 생성됩니다. 프로브는 두 가지를 동시에 감지합니다. 전자기 신호는 거의 즉각적으로 도착하고 소리는 이동하는 데 측정 가능한 시간이 걸리기 때문에 그 사이의 간격(5인치 LCD에 밀리초 단위로 표시)은 결함으로부터 얼마나 멀리 떨어져 있는지 직접적으로 나타냅니다. 시간 차이가 최소값에 도달하는 지점으로 프로브를 이동하면 결함이 바로 아래에 있습니다.

• 0.1m보다 나은 정확도:음향-자기 시간차 측정은 데시미터 미만의 정밀도로 결함을 찾아냅니다. 경로 식별 정확도는 0.5m 이상이며 DL/T 849.2-2019 산업 표준을 준수합니다.
• 선택 가능한 4가지 필터 모드:일반 용도의 전체 통과(100~1600Hz); 고주파가 감쇠되는 부드러운 토양과 모래에 대한 저역 통과(100~300Hz); 단단한 포장 조건을 위한 하이패스(160~1600Hz); 균형 잡힌 절충안인 대역 통과(200~600Hz). 최적의 신호 선명도를 위해 필터를 지형에 맞추세요.
• IP65 등급 방수 프로브:다층 물리적 절연으로 민감한 음향 및 자기 센서를 보호합니다. 젖은 도랑, 비, 먼지가 많은 건설 현장에서도 안정적으로 작동하며 날씨로 인한 지연이 없습니다.
• BNR 디지털 노이즈 감소 + 음소거:배경 소음 감소는 교통, 바람, 기계로 인한 주변 간섭을 필터링합니다. 작업자가 핸들을 잡으면 장비는 즉시 음소거를 활성화하여 장시간 현장 세션 동안 청력을 보호합니다.
• 500,000* 신호 증폭:16레벨 출력 이득(0~112dB)은 기존 핀 포인터가 완전히 놓칠 수 있는 깊은 또는 높은 임피던스 오류로부터 매우 약한 방전 신호를 포착합니다.
• 실시간 경로 안내:화면의 왼쪽/오른쪽 표시기는 프로브가 케이블 경로의 왼쪽에 있는지 오른쪽에 있는지 표시하므로 운영자는 외부 지도나 마커를 참조하지 않고도 도보 경로를 빠르게 수정할 수 있습니다.
• 햇빛에서도 읽을 수 있는 5인치 터치 LCD:800nit 밝기의 854*480 해상도는 한낮의 직사광선에서도 선명하게 보입니다. 장갑을 낀 손으로 작동할 수 있는 터치스크린과 단일 손잡이 제어 장치가 결합되어 있습니다.
• 하루 종일 현장 작업:4*18650 리튬 배터리로 구동되어 8시간 이상 연속 사용이 가능합니다. 전용 고속 충전기는 교대근무 사이의 가동 중단 시간을 최소화합니다.

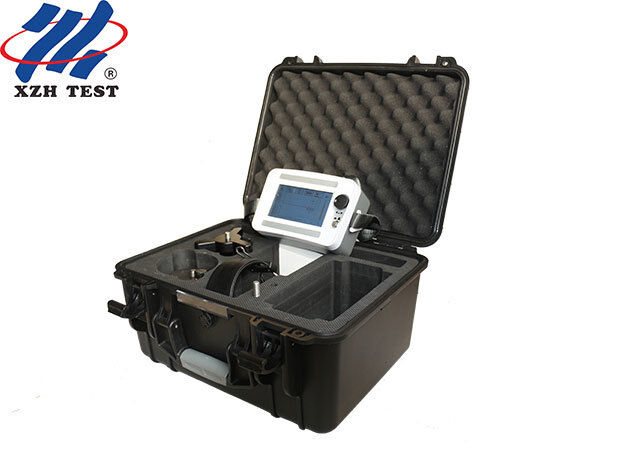

• 완전한 필드 키트 표준:모든 XHDD503C에는 핀포인터 호스트, 커넥팅 로드 및 삼각대 베이스가 포함된 프로브 어셈블리, 7코어 신호 케이블, 소음 제거 모니터링 헤드셋, 고속 충전기, 다기능 렌치 및 충격 방지 휴대용 케이스가 포함되어 있습니다.

1단계:대략적인 결함 범위(±50m)를 결정하려면 TDR 또는 프리로케이터를 사용하십시오.2단계:XHDD503C를 고전압 임펄스 발생기에 연결하고 방전 주기를 3~5초로 설정합니다.3단계:낮은 임계값, 높은 이득 및 높은 볼륨 설정으로 시작하십시오. 케이블 바로 위의 지면에 프로브를 평평하게 놓습니다.4단계:케이블 경로를 따라 걸으며 시차 판독값을 모니터링합니다. 단층에 접근하면 시차가 감소하고 통과한 후에는 증가합니다.5단계:최소 시차 지점으로 돌아가서 정밀한 위치 지정을 위해 높은 임계값과 낮은 게인으로 전환합니다. 소리가 가장 크고 시차가 가장 작은 지점이 결함 위치입니다.

제품 품질 결함에 대해 12개월 무료 보증을 제공합니다. 평생 유지 보수 및 기술 지원. CE 및 ISO 인증을 받았습니다. 산업 현장 테스트 장비에 대한 DL/T 849.2-2019 및 GB/T 18268.1 표준을 준수합니다.
