| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| Model Number: | XHZS506SY |
매년 전력 시스템에서 라이브 케이블을 수동으로 톱질하여 발생하는 인명 사고가 있습니다. XHZS506YS 지능형 케이블 스파이커이 위험을 완전히 제거합니다. 원격 제어 듀얼 슈터 시스템을 사용하여 대상 케이블을 펑처하여 파괴적인 검증을 수행합니다. 케이블에 전기가 통하면 폭발하고(위험 확인), 전기가 통하지 않으면 반응이 없습니다(절단해도 안전함 확인). 이것은 톱질 전에 케이블 상태를 확인하는 유일한 절대적인 방법입니다.
전력 케이블 건설, 이전 및 수리 작업에서 작업자는 먼저 여러 케이블 중에서 대상 케이블을 식별해야 합니다. 설계 기록 및 전자 식별자는 작업할 케이블을 결정하는 데 도움이 되지만, 최종 절대 확인에는 제어된 단락을 통한 물리적 검증이 필요합니다. XHZS506YS는 음성 안내 지능, 듀얼 모드 작동 및 완전한 작업자 격리를 통해 이를 제공합니다.
XHZS506YS vs XHZS506S — 지능형 vs 기본:XHZS506YS는 작동 내용과 제어 프로세스를 보여주는 LCD 디스플레이, 단계별 안내를 위한 음성 안내, 모드 선택을 위한 확인(OK) 및 선택 푸시 버튼, 자동 10초 지연 펑처를 위한 타이밍 모드를 특징으로 합니다. XHZS506S는 간단한 표시등 작동으로 동일한 핵심 듀얼 슈터 안전 기능을 제공합니다. 팀이 음성 안내 및 시각적 프로세스 확인의 이점을 얻을 때 XHZS506YS를 선택하십시오.
1. 네일 드라이빙 및 빈 폭탄 없이 테스트하는 것은 엄격히 금지됩니다. 바늘 파손 및 부상 위험이 있습니다.
2. 총알 없이 테스트하는 것은 엄격히 금지됩니다. 공이 파손 위험이 있습니다.
3. 실탄 및 라이브 네일을 사용하거나 공중에서 펑처하는 것은 엄격히 금지됩니다. 부상 위험이 있습니다.
4. 케이블이 펑처될 때 슈터 본체는 안정적으로 접지되어야 합니다.
5. 듀얼 슈터 사이의 각도는 120°가 되어서는 안 됩니다 — 가급적 60°입니다.
6. 이 장비는 케이블 펑처 전용입니다. 다른 용도로 사용하는 것은 본인의 책임입니다.
| # | 구성 요소 | 기능 |
|---|---|---|
| 1 | 접지 | 기기 접지 지점 — 안전 보호 |
| 2 | 출력 1 | 슈터 본체 1 연결 |
| 3 | 출력 2 | 슈터 본체 2 연결 |
| 4 | 충전 포트 | DC12V 충전 포트 |
| 5 | 전원 스위치 | 작동 전원 켜기/끄기 |
| 6 | 확인(OK) | 작동 기능 확인 키 |
| 7 | 선택 | 작동 모드 선택(원격 / 타이밍) |
| 8 | 전원 표시등 | 실시간 배터리 잔량 표시 |
| 9 | LCD 화면 | 작동 내용 및 제어 프로세스 표시 |

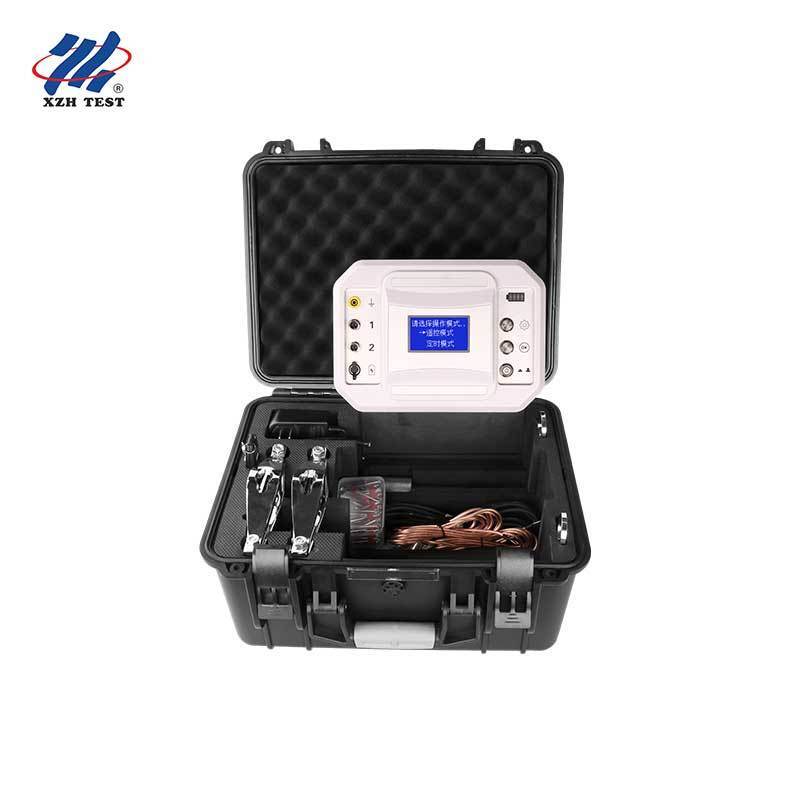

| 항목 | 수량 | 설명 |
|---|---|---|
| 컨트롤러 | 1 | LCD + 음성 안내 제어로 케이블 펑처 작업 관리 |
| 슈터 본체 | 2 | 케이블 펑처용 저속 피스톤형 장치 |
| 원격 제어 | 1 | 출력 1/2에 해당하는 듀얼 버튼(A/B) |
| 제어선 | 2 | 컨트롤러와 슈터 본체 간 연결 |
| 접지선 / 드릴 | 1/1 | 안정적인 접지 연결을 위한 드릴을 이용한 현장 접지 |
| 총알 및 네일 | 1 세트 | S1 레드(레벨 5) 50발 + PS52C8 50개 네일(표준) |
| 청소 도구 | 1 세트 | 슈터 유지보수를 위한 드라이버, 소켓, 시험관 브러시 |
| 충전기 | 1 | 제어 상자 AC 220V/50Hz 충전 케이블 |
| 케이블 직경 | 30mm | 40mm | 50mm | 60mm | 70mm | 80mm | 90mm | 100mm |
|---|---|---|---|---|---|---|---|---|
| 네일 사양 | PS27C8 | PS37C8 | PS47C8 | PS52C8 | 사양 시트 참조 | |||
| 색상 | 검정 | 파랑 | 노랑 | 빨강 | 권장 용도 |
|---|---|---|---|---|---|
| 파워 레벨 | 가장 작음 | 작음 | 중간 | 큼(레벨 5) | ≤35kV: 노랑 / >35kV: 빨강 |
표준 구성: S1 레드(파워 레벨 5) 50발 + PS52C8 50개 네일.
컨트롤러 작동 — 두 가지 모드:
수동 원격 제어: 양쪽 슈터 본체를 설치하고 접지를 연결한 후 컨트롤러 전원을 켜고 선택 버튼을 눌러 "원격 제어" 모드를 선택한 다음 확인(OK)을 누릅니다. 음성 안내에 따라 원격 제어 버튼 A와 B를 눌러 각각 슈터 1과 슈터 2를 펑처합니다.
타이밍 자동 모드: 설치 후 선택을 눌러 "타이밍" 모드를 선택한 다음 확인(OK)을 누릅니다. 컨트롤러는 10초 지연 후 자동으로 슈터 1과 슈터 2를 펑처하여 작업자가 안전한 거리로 이동할 수 있도록 합니다.
중요: 펑처 중에는 모든 인원과 컨트롤러를 슈터 본체에서 최대한 멀리 떨어뜨려 놓으십시오. 원격 제어를 신중하게 관리하십시오. 제어선이 연결되고 스위치가 켜지면 원격 제어로 언제든지 펑처를 트리거할 수 있습니다.
XZH TEST는 전 세계 전력 유틸리티, 건설 팀 및 산업 고객을 위한 케이블 테스트, 식별, 고장 감지 및 안전 검증 솔루션을 전문으로 하는 전문 제조업체입니다. 지능형 케이블 스파이커, 식별기, 경로 추적기 및 진단 시스템을 포함하는 포괄적인 제품 라인을 통해 XZH TEST는 가장 까다로운 전문 응용 분야에 대한 안정적이고 혁신적인 안전 솔루션을 제공합니다.
귀하의 요구 사항에 맞는 맞춤형 케이블 안전 솔루션을 위해 지금 바로 문의하십시오.
