릴레이 보호 시험 방법: 전력 시스템의 안전 및 신뢰성 확보

소개

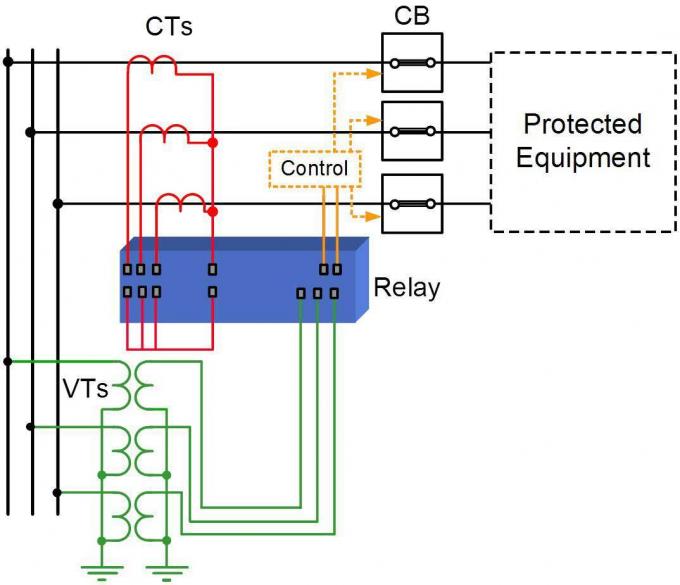

보호 릴레는 전기 전력 시스템의 안전한 작동에 매우 중요합니다. 전류, 전압,주파수 및 단계 관계 및 비정상적인 상태가 감지되면 차단기 작동을 시작합니다.정기적 인 테스트는 보호 시스템이 필요할 때 올바르게 작동하고 정상적인 작동 동안 안정적으로 유지되는지 확인합니다.

1왜 릴레 보호 테스트가 중요합니까?

릴레이 테스트는 보호 설정, 피커프 및 운영 값, 운영 시간, 트립 로직, 출력 접촉, 제어 회로 및 보호 장치 간의 조율을 확인하는 데 도움이됩니다.테스트는 특히 사용 시 매우 중요합니다.보호 설정 변경 후 및 계획된 유지 보수 기간 동안

2주요 릴레이 보호 시험 방법

각기 다른 테스트는 보호 시스템의 각기 다른 부분을 검증합니다. 적절한 범위는 릴레 유형, 보호 기능, 시스템 전압 수준,제조업체의 요구 사항 및 적용 가능한 표준.

2.1 2차 주입 테스트

2차 주입은 제어 된 전류 및 전압 신호를 리레 입력에 직접 적용합니다. 테스트 장비는 기본 시스템 전압을 적용하지 않고 정상 및 고장 상태를 시뮬레이션 할 수 있습니다.이 방법은 픽업 값을 확인할 수 있습니다., 작동 특성, 타이밍, 단계 반응 및 트립 출력.

2.2 기능 및 논리 테스트

기능 테스트는 완전한 보호 순서를 검증합니다. 시뮬레이션 된 오류는 예상되는 보호 요소 작동, 논리 반응, 경보 및 트립 출력을 생성해야합니다.이것은 올바른 개별 설정이 올바른 전체 논리를 보장하지 않기 때문에 중요합니다..

2.3 트립 서킷 및 출력 테스트

테스트는 릴레이 출력 접촉과 회로 차단기에 대한 출력 경로를 확인해야합니다. 올바른 출력이 작동하는지 확인 할 수 있습니다.인터로크와 차단 논리는 제대로 작동합니다., 그리고 브레이커 트립 명령은 설계대로 생성됩니다.

2.4 전류와 전압 입력 확인

잘못된 CT 또는 VT 연결은 부정확한 릴레이 신호를 유발할 수 있습니다. 입력 검증은 크기, 단계 관계, 극성 및 채널 할당을 검사합니다.이것은 특히 방향성, 차차, 거리 및 다른 단계 민감 보호 기능.

3.

테스트를 통해 잘못된 설정, CT/VT 배선 또는 극성 오류, 잘못된 단계 순서, 실패 또는 유동 입력, 논리 구성 오류, 비정상적인 작동 시간,출력 접촉 문제 및 트립 회로 배선 결함.

4추천된 릴레이 테스트 작업 흐름

1. 보호 도면, 릴레이 설정, 이전 시험 기록 및 구성 파일을 검토합니다.
2. 릴레를 검사하고 전선을 확인해
3. CT/VT 입력과 양극성을 확인해
4. 승인된 보호 계획에 대한 설정 확인.
5. 2차 주입 테스트를 수행합니다.
6. 보호 특성과 작동 시간을 확인합니다.
7. 논리 테스트, 경보, 출력 접촉 및 트립 회로
8. 결과와 예상값을 비교합니다.
9. 결과를 기록하고 중요한 오차를 조사합니다.

5보호 릴레 는 언제 시험 해야 합니까?

릴레이 테스트는 일반적으로 릴레이 교체, 설정 변경, 주요 시스템 수정 또는 보호 관련 유지 보수 후 시동 중 수행됩니다.주기적 인 시험 은 또한 장기적 인 신뢰성 을 확인 할 수 있다간격은 릴레이 유형, 시스템 비판성, 운영 환경, 제조업체의 권고, 유지 보수 정책 및 적용 가능한 표준을 고려해야합니다.

6릴레이 테스트 장비 선택

현대 릴레 테스트 세트는 제어 된 전류 및 전압 출력을 생성하고 릴레 응답을 정확하게 측정 할 수 있습니다. 유용한 기능에는 여러 전류 및 전압 채널,정밀한 타이밍 측정, 프로그래밍 가능한 테스트 시퀀스, 장애 재생, 자동 평가, 데이터 저장 및 보고서 생성 현장 작업에서 휴대성과 효율적인 자동 테스트가 특히 중요합니다.

제품 소개: XHJB666 6단계 릴레 보호 캘리브레이터

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8.4인치 TFT 컬러 LCD 디스플레이. 일반적인 3단계 캘리브레이터와 달리 기본 과류 및 원격 릴레이 테스트에 제한되어 있으며, 6단계 아키텍처는 모든 표준 구성을 지원합니다.4전압 3전류를 포함하여, 6전압, 6전류 및 12단계 출력 모드, 가장 복잡한 현대 보호 시스템의 포괄적 인 테스트를 가능하게합니다.발전기 보호, 통신 보조 시스템으로 라인 차차 보호.

주요 특징

• 모든 보호 시스템을 테스트하기 위해 4V3I, 6V, 6I 및 12 단계 구성을 지원하는 6 단계 전압 + 6 단계 전류 구조.
• DSP로 제어되는 고밀도 모듈형 선형 전력 증폭기, 깨끗하고 왜곡 없는 테스트 파형을 위한 전환 소음을 제거한다.
• 고전류 병렬 능력: 6단계 병렬 출력은 고전류 즉각적인 트립 테스트를 위해 0?? 180A를 제공합니다.
• 폭 넓은 주파수 범위 0~1000Hz, 하모닉 합성 최대 20 순위까지 하모닉 억제 및 필터링 검증을 위해.
• 건조한 접촉과 0~250V 잠재적 접촉을 지능적으로 자동으로 인식하는 10채널 디지털 입력; 0.1ms 시간 해상도로 8채널 디지털 출력.
• 독립적인 110V 및 220V 조절 DC 출력 현장 릴레이 및 트립 회로 전원을 위해.
• 리레 설정 스캔, 오류 재생, 실시간 데이터 저장, 벡터 디스플레이 및 보고서 인쇄를 위한 자동 테스트 소프트웨어 모듈.
• 콤팩트 480×360×200mm 형식 인 19kg에서 현장 휴대용 배포를 위해 전력 소프트 시작, 하드웨어 보호 및 안전한 작동을 위해 출력 잠금.

주요 기술 사양

결론

릴레 보호 테스트는 전력 시스템 운영 및 유지 보수의 필수 요소입니다. 신뢰할 수있는 보호 시스템은 올바른 설정, 정확한 입력, 논리,출력 콘택트 및 트립 회로2차 주입, 기능, 입력, 논리 및 트립 회로 테스트를 결합함으로써 엔지니어들은 잘못된 보호 동작으로 이어지기 전에 문제를 식별 할 수 있습니다.체계적 인 시험 프로그램 은 보다 안전 한 변속소 를 지원 합니다, 신뢰성 있는 고장 제거, 장비 손상 감소 및 향상 된 전력 시스템 연속성.

XZH 테스트에 대해

XZH 테스트는 전력 유틸리티, 산업 시설 및 전기 공학 계약 업체에 대한 전문 전기 테스트 솔루션을 제공합니다. 테스트 장비는 릴레 보호 테스트를 지원합니다.회로 차단기 검사, 트랜스포머 테스트, CT/PT 테스트, 케이블 결함 탐지 및 기타 전기 시공 및 유지보수 응용 프로그램.
