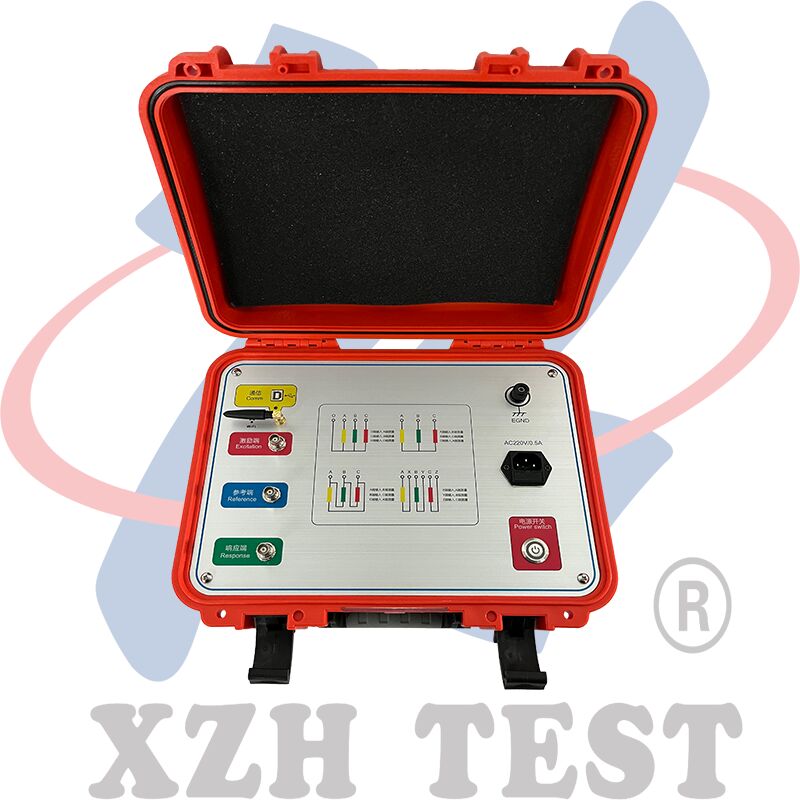

XHBX1501
제품 개요
변압기의 코일과 내부 구조는 설계 및 생산 완료 시 고정됩니다. 다중 권선 장치의 경우, 동일한 전압 정격 및 권선 기술을 공유하는 코일은 고정된 Ci/Li 매개변수를 가지므로 일관된 주파수 영역 응답을 생성하여 3상 코일 주파수 스펙트럼을 비교할 수 있습니다.
권선 매개변수 변경은 내부/상 단락(테스트), 운송 충격(코일 변위), 또는 전자기력 유도 변형(고장 작동)으로 인해 발생합니다. 이러한 변경은 변압기의 원래 주파수 영역 특성(예: 주파수 응답 진폭 이동, 공진 주파수 오프셋)을 방해합니다. 당사의 변압기 권선 테스터는 응답 분석 기술로 설계되었으며, 63kV~500kV 전력 변압기에 이상적인 내부 고장 감지를 위한 최첨단 비파괴 도구입니다.
주파수 전반에 걸쳐 권선 매개변수 응답을 정량화함으로써, 테스터는 변화 크기, 주파수 응답 이동(진폭/영역) 및 추세 분석을 통해 변형 심각도를 평가합니다. 이를 통해 변압기가 주요 수리가 필요한지 또는 심각한 손상을 입었는지 여부를 신속하게 판단할 수 있습니다.
운전 중인 변압기의 경우, 고장 심각도는 과거 주파수 데이터 유무에 관계없이 결함이 있는 코일 스펙트럼을 비교하여 진단할 수 있습니다. 그러나 원래 권선 특성 기록은 작동, 고장 분석 및 유지 관리에 대한 보다 정확한 통찰력을 제공합니다.
랩탑과 단일 칩 마이크로컴퓨터로 제작된 이 테스터는 소형 디자인으로 고정밀 측정을 제공합니다. 작동이 쉽고(사전 전문 지식 불필요 - 매뉴얼 또는 짧은 교육만 필요) 전체 테스트/분석 기능을 포함합니다.
기술 매개변수
| 진폭 측정 범위 |
(-120dB) ~ (+20dB) |
| 진폭 측정 정확도 |
0.1dB |
| 스캔 주파수 정확도 |
0.005% |
| 신호 입력 임피던스 |
1MΩ |
| 신호 출력 임피던스 |
50Ω |
성능 특징:
1. 데이터 수집 및 제어는 고속, 고집적 마이크로프로세서를 사용합니다.
2. 랩탑과 기기 간의 통신은 USB 인터페이스를 사용합니다.
3. 랩탑과 기기 간의 통신을 위해 무선 Bluetooth 또는 Wi-Fi 인터페이스를 사용할 수 있습니다(선택 사항).
무선 Wi-Fi 인터페이스를 사용하면 태블릿 및 스마트폰에서 편리하게 사용할 수 있습니다.
4. 하드웨어 코어는 전용 고속 디지털 스윕 주파수 기술(미국산)을 채택하여 테스트를 통해 권선 왜곡, 팽창, 변위, 기울기, 권선 간 단락 및 상간 단락과 같은 고장을 정확하게 진단할 수 있습니다.
