케이블 피복 고장 탐지기 60kV 디지털 번스루 브리지 750mA 고압 시험 전류 | XHSC-60Q

XHSC-60Q 케이블 껍질 결함 탐지기는 복잡한 케이블 시스템에서 껍질, 단열 및 고저항 결함을 탐지하기 위해 설계된 전문 디지털 번-스루 브리지입니다.그것은 하나의 휴대용 장치에 번-스루와 지능형 브리지 측정을 통합합니다.: 번트루 모드는 최대 400mA의 활 전류와 함께 60kV DC 등급 전압을 출력하여 고저항성 고장을 저저항성 고장으로 빠르게 변환합니다.디지털 브릿지 모드가 매우 정확한 결함 거리를 측정하기 위해 최대 750mA 테스트 전류를 제공합니다..

이 도구는 특히 고전압, 큰 가로 절단 및 긴 복합 케이블 시스템의 단열 및 껍질 결함 사전 위치에 적합합니다.GIS 터미널과 교차 연결 연결을 갖춘 케이블을 포함하여전체 위치는 GIS 스위치를 제거하거나 교차 결합을 단축하지 않고 신속하게 수행 할 수 있으며 현장에서 상당한 중단 시간과 노동을 절약합니다.

이 도구는 케이블 엔지니어에게 배열 및 단열 결함 사전 위치에 대한 신뢰할 수 있고 포괄적인 솔루션을 제공합니다.복잡한 케이블 네트워크에서 고저항성 결함을 발견하는 데 필요한 시간을 크게 줄입니다..

케이블 껍질 결함 은 가장 흔 하지만 발견 하기 가장 어려운 케이블 결함 들 중 하나이다. 외부 껍질 은 케이블 을 습기와 기계적 손상으로부터 보호 한다.그리고 내부 부피는 수분이 전도기에 침투하는 것을 방지합니다.껍질이 발굴, 부식, 설치 또는 부적절한 설치로 손상되면 습기가 케이블에 들어가 점차 단열 악화와 최종 실패로 이어집니다.

완전 한 방열 고장 와 달리, 껍질 고장 고장 고장 고장 고장 고장 고장XHSC-60Q는 통합 번-서 기능으로 이러한 경우를 처리: 최대 400mA의 도형 전류와 60kV DC 출력은 고저항 결함 지점을 안정적인 저저항 결함으로 탄화시키고 디지털 브릿지는 그 후 ±(0으로 결함 거리를 측정합니다.1% ·L + 1) m 정확도이것은 XHSC-60Q를 결함 변환에서 거리 측정에 이르기까지 껍질 결함 사전 위치에 대한 완벽한 솔루션으로 만듭니다.

XHSC-60Q는 모든 테스트를 지능형 진단으로 시작합니다. 자동으로 케이블 상태를 평가하고 결함을 찾기 위해 가장 효율적인 경로를 선택합니다.진단 결과는 다음 과목 중 하나로 분류됩니다., 기기는 조작자를 올바른 다음 단계로 안내합니다.

고저항 및 불안정한 플래시오버 결함의 경우, 번트루 모드는 0 ~ 60kV DC를 최대 400mA의 활 전류로 적용하여 결점을 안정적인 저저항 결함으로 탄화합니다.운영자는 연소 전압을 설정, 최대 90분까지의 연소 시간, 출력 전력단점 임피던스가 거리 측정 모드에 필요한 수준으로 떨어지면 테스트는 자동으로 종료됩니다., 시간을 절약하고 케이블에 불필요한 스트레스를 피합니다.

XHSC-60Q는 다른 필드 조건에 맞게 두 개의 거리 측정 모드를 제공합니다. 브릿지 모드에서 운영자는 알려진 케이블 길이를 입력합니다.가로 절단 모드에서 운영자는 케이블 재료와 가로 절단 면적을 입력합니다.전체 케이블 길이가 알려지지 않더라도 결함 거리를 측정 할 수 있습니다.

두 모드 모두에서 시험 전류는 20mA에서 750mA까지 선택됩니다. 출력 전압은 20 ~ 75mA 전류에 4000V입니다.80 ~ 400mA 전류에 대한 관계 전압 (V) × 전류 (mA) = 300W, 410 ~ 750mA 전류에 400V이며 모든 조건에서 정확한 측정을위한 강력한 신호를 보장합니다.

설정 메뉴는 시간 설정, 장치 정보, 역사 기록 및 기능 옵션을 제공합니다. 브릿지 모드와 가로 절단 모드의 역사 테스트 데이터는 자동으로 저장됩니다.최대 100개의 레코드를 볼 수 있는 용량, 개별적으로 삭제되거나 삭제됩니다. 기능 옵션에는 스마트 번트루 기능과 지식 감지 기능이 포함됩니다. 지식 감지 기능이 활성화되면장비는 보호기반과 작업기반 사이의 저항이 안전 범위 내에 있는지 강제로 확인합니다., 그리고 다른 방법으로 전압을 높이는 것을 허용하지 않습니다.

표준 공급품에는 지능형 번트루 브릿지 본 유닛, 브릿지 테스트 박스, 5개의 예비 피지 (10A, 5 × 20), FJ1 브릿지 위치 테스트 리드,FJ2 저저항 단절 선, FJ4 번트루 소스 출력 전선, 전용 지식 케이블, 배열 막대지식 케이블, 전원 케이블 및 배열 막대.선택적 FJ1L 및 FJ4L 확장 20m 선은 긴 케이블 섹션에 사용할 수 있습니다..

정확하고 안전한 측정에 올바른 배선이 필수적입니다. XHSC-60Q는 높은 전압이 적용되기 전에 자동 배선 검사 및 보호 인근 검출을 통해 운영자를 지원합니다.

광산 및 중공업 공장에서는 중고압 전력 공급 케이블 네트워크가 광범위하게 운영되고 있으며, 종종 발굴로 인한 껍질 손상,진동과 부식 물질이 흔합니다.XHSC-60Q는 유지보수팀이 껍질과 단열 결함을 신속하게 찾아내 생산 손실을 최소화하고 중요한 장비의 안전을 보장합니다.

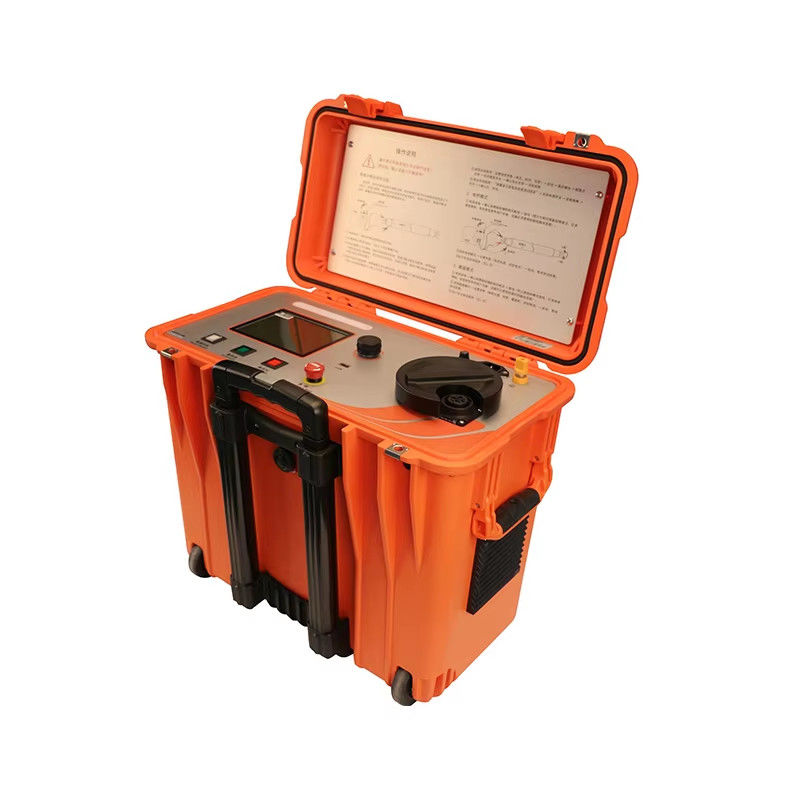

철도 및 지하철 시스템은 철도, 터널 및 역을 따라 신뢰할 수 있는 전력 케이블에 의존합니다. 이 시스템에서 케이블 고장이 서비스 중단과 안전 위험을 초래합니다.견인 막대기 체시와 롤러를 가진 휴대용 22kg 디자인은 철도 유지 보수 승무원에게 이상적입니다., 그리고 맹점 없는 브릿지 방법은 역 및 신호 전력 네트워크의 전형적인 짧은 케이블 섹션을 처리합니다.

데이터 센터 와 상업 건물 들 은 밀집 한 케이블 네트워크 로 인해 정지 시간 이 매우 비싸다. 이러한 시설 을 유지 관리 하는 전기 계약자 들 은 신속 하고 정확 한 고장 탐지 도구 를 필요로 한다.자동 진단 및 한 버튼 작동 XHSC-60Q 현장 직원에 대한 기술 요구 사항을 줄입니다., 자동 데이터 저장소는 수용 및 유지보수 문서에 대한 완전한 테스트 기록을 제공합니다.

시골 전력망 개조 프로젝트는 많은 관절과 혼합 케이블 유형을 가진 긴 케이블 구간을 포함합니다.XHSC-60Q의 가로 절단 모드는 전체 케이블 길이가 알려지지 않더라도 결함 거리를 측정합니다.100V에서 240V의 넓은 범위의 입력 전력 또한 다른 사이트 전력 조건에 적응합니다.

전통적으로, 번트루와 브릿지 측정에는 무거운 외부 케이블과 수동 모드 스위칭을 갖춘 두 개의 별도의 도구가 필요했습니다. XHSC-60Q는 한 통합 단위로 둘을 대체합니다.

XHSC-60Q 케이블 껍질 결함 탐지 장치에 대한 자세한 정보, 자세한 사양, 시범 비디오 및 가격 등에 대해서는 판매 팀에 문의하십시오.우리는 당신의 케이블 네트워크에 가장 적합한 케이블 결함 위치 솔루션을 추천합니다.
