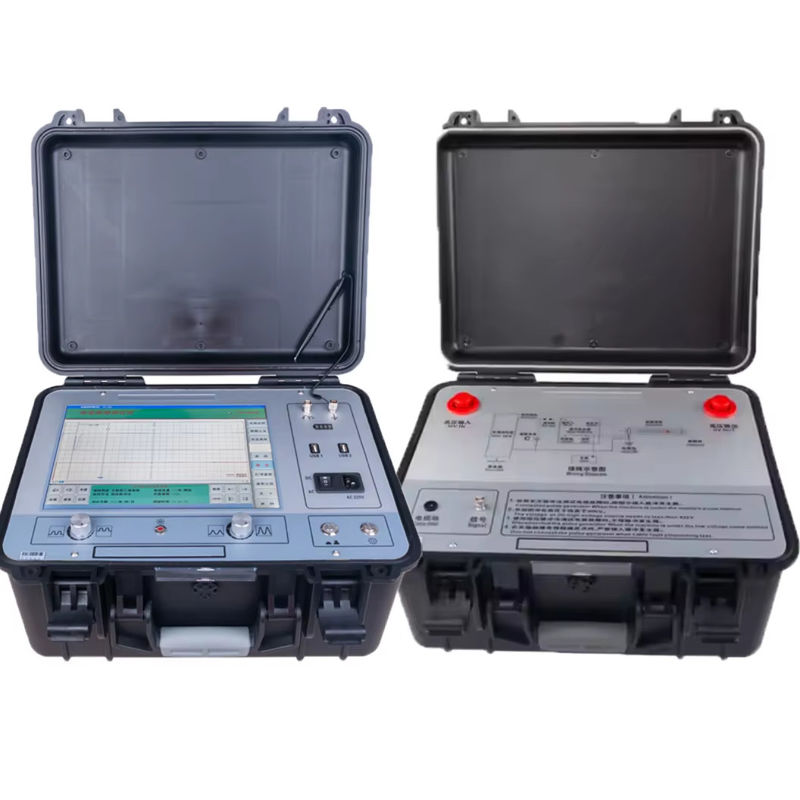

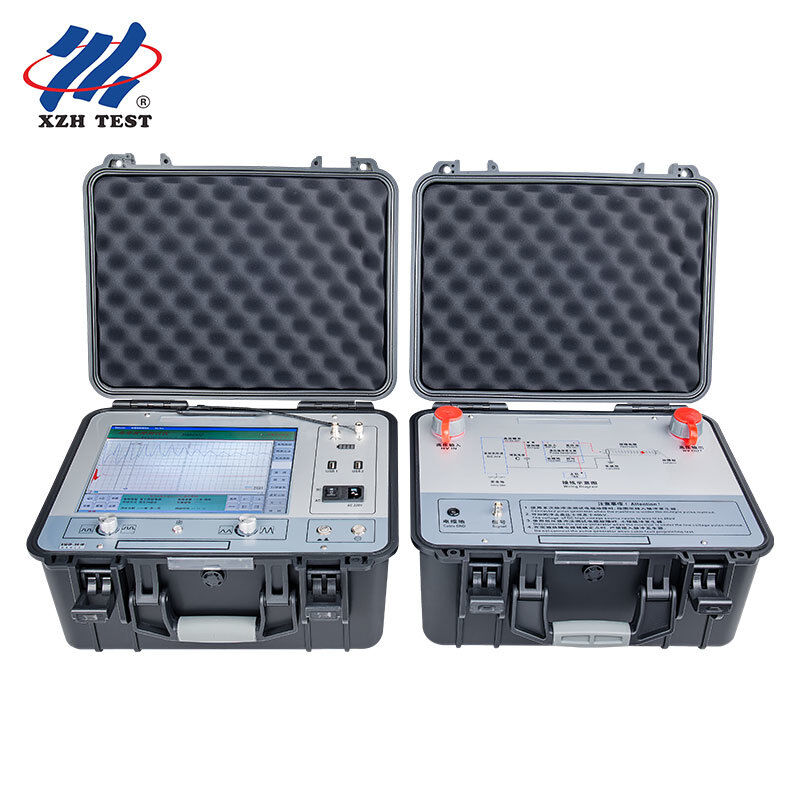

ARC 멀티 펄스 케이블 결함 탐지 장치와 손글씨 설명 12.1인치 XP 60km XHGG502

XHGG502 ARC 멀티 펄스 케이블 결함 탐지기는 400MHz 변주 주파수 샘플링, 8 펄스 ARC 멀티 펄스 기술 및 12.1인치 XP 기반의 산업 터치 컴퓨터저저항성, 단회로, 개방회로, 단속, 누출, 고저항성, 플래시오버 전력 케이블, 고주파 동축 케이블,길거리 조명 케이블, 전화 케이블, 그리고 모든 가로 절단 및 다이 일렉트릭 매체에 걸쳐 묻힌 전선. XHGG502를 다른 모든 도구에서 구별하는 것은 손글씨 주석 시스템입니다.파동 형태를 포착한 후, 조작자는 터치 스크린에 직접 작성합니다. 직원 이름, 시험 장소, 케이블 식별, 오류 특성,환경 조건과 주석은 파동 형식 파일의 일부로 저장됩니다.이것은 포스트 필드 혼란의 가장 큰 원인을 제거합니다. 50개의 파동 형태 파일을 가지고 사무실로 돌아온 기술자가 어떤 파동 형태가 어느 케이블에 속하는지 기억하지 못하는 것입니다.

전형적인 고장 조사에 대해 생각해 봅시다. 11kV 피더가 03:00에 작동합니다.00승무원들은 05:00에 도착합니다.302개의 다른 변속소에서 3개의 케이블 세그먼트를 테스트하고, 18개의 파동 형태를 추적하고,공사는 18개의 표시되지 않은 흔적을 보고 있습니다.좌석 반사나 시스템 소음, 승무원장의 손으로 쓴 노트,30, 거의 읽을 수 없습니다.

XHGG502의 경우, 18개의 파형 파일들 각각은 현장 기술자가 작성한 명확하고 가독 가능한 주석을 가지고 있습니다.습한 상태수석 엔지니어 는 파일 을 열고 해설 을 읽고 결함 의 흔적 을 확인 하고 승무원 들 이 아침 식사 를 마칠 때 까지 수리 명령 을 내린다.파형 파일과 현장 보고서의 차이점입니다..

XHGG502의 ARC (Arc Reflection) 멀티 펄스 방법 (이하 8 펄스 방법) 은 휴대용 기기에서 사용할 수 있는 가장 진보된 케이블 결함 사전 위치 기술이다.펄스 커플러 (등급 38kVDC) 는 낮은 전압의 참조 펄스와 동시에 케이블에 정확하게 타이밍 된 고전압 펄스를 발사합니다.이 도구는 12.1인치 화면에 최대 8개의 고전압 및 저전압 파동 형태 쌍을 캡처하고 표시합니다.결함 반사선과 참조 흔적 사이의 직접적인 시각 비교를 가능하게 합니다.원리는 간단하지만 강력합니다: 플래시오버의 도곡 지점에서 높은 저항 결함이 같은 지점에서 전기적으로 단전처럼 행동합니다.따라서 낮은 전압 참조 펄스는 높은 전압 플래시 오버와 같은 반사 패턴을 보여줍니다이것은 고 임피던스 결함에서 단일 펄스 TDR 해석을 괴롭히는 "어떤 반사 스파이크가 결함인지 추측하십시오" 문제를 제거합니다.

대부분의 케이블 결함 탐지기는 임베디드 마이크로 컨트롤러를 사용하여 전용 LCD 패널을 작동시킵니다. 단일 파형 표시에 적합하지만 완전한 운영 체제를 실행할 수 없습니다.XHGG502는 12개의 PC와 함께 XP 기반의 완전한 산업용 컴퓨터를 사용합니다..1인치 태양광으로 읽을 수 있는 터치 디스플레이. 이것은 세 가지 실질적인 결과를 가져옵니다.

• 멀티 태스킹 작업 흐름:테스트 파형, 케이블 관리 데이터베이스 및 보고서 미리보기 동시에 ✓ 모든 윈도우 응용 프로그램과 같이 그 사이에 전환합니다. 재부팅, 모드 전환 지연이 없습니다.
• 전체 주변 지원:사무실 기반 분석을 위한 외부 키보드와 마우스 즉각적인 인쇄 보고서를 위한 USB 프린터 PC 분석 소프트웨어로 대량 파형 수출을 위한 USB 플래시 드라이브표준 윈도우 파일 관리자, 파일의 이름을 바꾸어 외부 저장소에 복사합니다.
• 미래 안전:XP 플랫폼은 제3자 파형 분석 응용 프로그램을 실행할 수 있습니다. 케이블 전파 속도 데이터베이스는 USB를 통해 업데이트 할 수 있습니다. 보고서 템플릿은 편집 할 수 있습니다.그리고 인증서 형식을 조직의 문서 표준과 일치.

• 400MHz 변주 주파수 샘플링:네 개의 선택 가능한 속도 (60/120/240/400MHz) 는 파형 세부 사항과 저장 깊이 사이의 교류를 최적화합니다. 400MHz에서 각 샘플 포인트는 약 0.25m의 케이블에 해당합니다..1m의 판독 해상도와 <0.5m의 테스트 정확도
• 완전 자동 연속 샘플링:플래시오버 모드에서 방출 활은 마이크로 초 동안 지속됩니다. XHGG502는 완전한 속도로 지속적으로 샘플링합니다." 자동 증가 및 문턱 조정은 다양한 활 강도를 보상.
• 400Vpp 저전압 펄스:표준 100~300Vpp 기기보다 더 높은 펄스 진폭은 긴 케이블과 높은 손실 관절을 통해 더 많은 침투를 제공합니다. 거의 끝 오류 해결을 위해 0.1μs 좁은 펄스;2μs 폭의 펄스, 50km 이상 장거리 탐지.
• 자동 보고서 생성:오류 위치가 성공적으로 확인된 후, 하나의 버튼을 누르면 완전한 테스트 보고서를 생성합니다.V/2 전파속도USB를 통해 인쇄하거나 전자 메일 유통을 위해 PDF로 내보냅니다.
• 케이블 관리 시스템:케이블 이름, 서브 스테이션, 피더 번호 또는 프로젝트 코드에 따라 파동 형태를 저장합니다. 정렬 및 필터 기능을 가진 검색 가능한 데이터베이스.동일한 케이블의 역사적 파동 형태를 비교하여 여러 유지 관리 주기에 걸쳐 손상 추세를 추적합니다..
• 38kVDC 펄스 커플러:고전압 부합기는 안전 격리장치와 함께 모든 결함 탐지 방출 에너지를 처리합니다.자동으로 반사 신호와 명확한 오류 식별을 위해 전체 길이의 개방 회로 참조 파형 옆으로 표시.
• 내장 폴리머 리?? 배터리:케이블 오픈 회로 및 저저항 단회로 전원 배터리 전력으로 테스트합니다. 발전기, 전력 연결이 필요하지 않습니다. 원격 위치, 거리 조명 네트워크,및 사이트 전원이 사용할 수 없거나 신뢰할 수 없는 상황.
• 고전압 보호:장치는 충동 고전압 환경에서 안전하게 작동하도록 설계되었습니다.보호 된 입력값은 플래시오버 발전기가 방출될 때 유도되는 트랜지전트로부터 손상을 방지하거나 잠금하지 않습니다., 데이터 손실, 재부팅 필요 없습니다.
