| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH |
| 인증: | CE, ISO |
| 모델 번호: | XHGG501B |
짐을 풀고 연결해 시험해XHGG501B는 하나의 케이스에 전체 표준 키트 ∙ 호스트, 테스트 리드, 샘플러, 전원 케이블 및 모든 액세서리로 제공됩니다. 테스트를 시작하려면 선택적인 추가 장치가 필요하지 않습니다.예측 가능한 구성을 가진 단일 SKU를 원하는 조직에 이상적입니다..

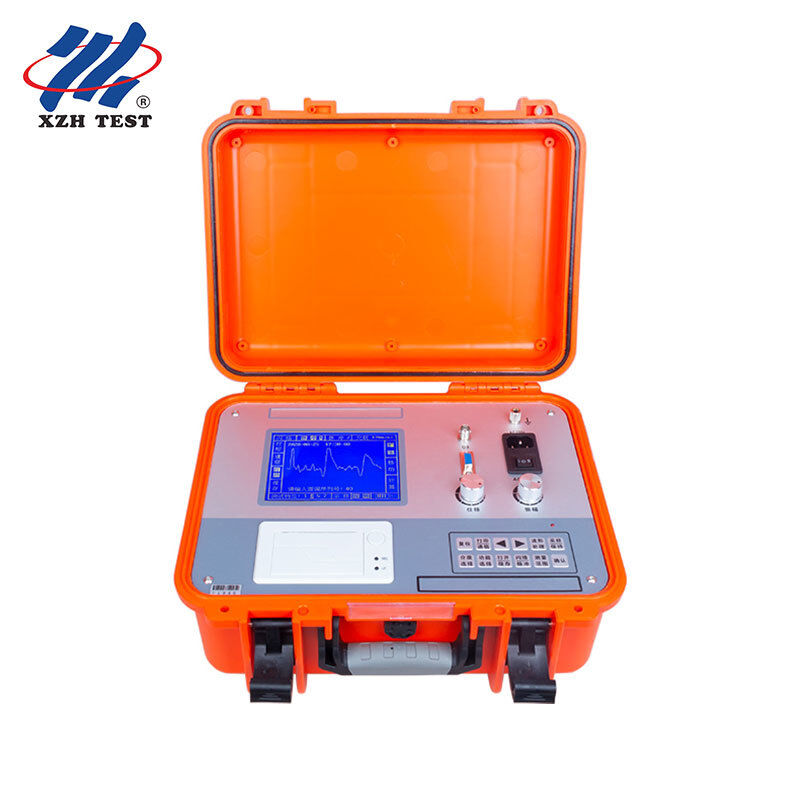

XHGG501B 케이블 결함 사전 탐지기는 60km 범위의 TDR 기기입니다. 완전한 박스 외부 테스트 시스템으로 구성되었습니다. 10인치 터치 LCD와 함께 100MHz 실시간 샘플링 엔진을 기반으로 구축되었습니다.전체 결함 스펙트럼을 커버합니다., 단회로, 개방회로, 단속, 누출, 높은 저항, 플래시오버 높은 저항모든 가로단과 다이 일렉트릭 매체를 가로질러 묻힌 와이어자동 연속 샘플링과 함께 이중 테스트 방법 (하전압 펄스 및 고전압 플래시 오버) 는 일시적인 방출 이벤트가 놓치지 않도록합니다.표준 키트에는 필드 테스트를 시작하기 위해 필요한 모든 것이 포함되어 있습니다.: 호스트 기기, 단일 Q 및 이중 Q 시험 선, 샘플러, 전원 케이블 및 안전 피지 ∙ 모두 보호 케이스에 포장되어 있습니다. 별도의 액세서리 주문, 호환성 검사 없습니다.조달 후속조치가 없습니다.CE ISO 인증
많은 케이블 고장 탐지기는 기본 단위로 판매되며 필수 액세서리가 선택 사항으로 나열됩니다. 샘플러, 듀얼 Q 케이블, 전원 케이블, 심지어 테스트 선도.구매 대리인은 기본 가격을 제시합니다., 기술팀은 나중에 부족한 항목을 발견하고, 두 번째 구매 주문은 몇 주로 배포를 지연합니다.
XHGG501B 표준 키트는 이러한 마찰을 제거합니다. LV 펄스 및 HV 플래시오버 테스트에 필요한 모든 구성 요소가 포함되어 있습니다:
| 포함된 항목 | Qty | 기능 |
|---|---|---|
| 케이블 오류 탐지 호스트 | 1 | 10인치 터치 디스플레이, 100MHz 샘플링, 파형 분석 |
| 단일 Q 테스트 리드 (1.5m) | 1 | LV 펄스 메소드를 위해 시험 중인 케이블에 직접 연결 |
| 듀얼 큐 입력 케이블 (2m) | 1 | HV 플래시오버 메소드를 위해 샘플러와 호스트를 연결합니다 |
| 샘플링 | 1 | 플래시오버 테스트에서 반사된 고전압 신호를 캡처합니다 |
| 전력 전구 (1.8m) | 1 | AC 220V 충전 및 직접 작동 |
| 안전 퓨즈 튜브 | 1 | AC 입력 전류 과잉 보호 |
| 지상선 | 1 | 플래시오버 고전압 테스트에 대한 안전 어드링 |
XHGG501B의 100MHz 실시간 샘플링 엔진과 0.1μs/2μs 이중 펄스 폭은 거의 끝 오류 해상도 (0.5m에서 0.1μs 펄스) 에서 장거리 탐지 (60km 2μs 폭 펄스). ≤20m 실명 구역은 출력 단말기에서 외부로 신뢰성있는 테스트를 보장합니다. 측정 오류 ≤±(0.5% × L + 1m) 는 30km에서 실행 가능한 정확성을 제공합니다. 결함이 151m 창 내에 위치합니다.음향 지표 승무원을 올바른 케이블 세그먼트로 안내하기에 충분합니다.자동 이득 조정과 함께 자동 연속 샘플링은 플래시 오버 테스트 동안 활 강도 변화와 관계없이 결함 반사를 캡처합니다.
IP54 실험실이 아니라 현장용으로 제작된XHGG501B의 IP54 등급 차체는 먼지 침입과 모든 방향에서 물 스프래치로부터 보호합니다.-20°C ~ +60°C의 작동 온도 범위와 ≤90%의 상대 습도 허용량과 결합, 장치는 야외 변속소, 도로 옆 케이블 캐비닛 및 트렌치 사이드 배포에서 안정적으로 작동합니다.내장 리?? 이온 배터리는 개방 회로 및 저저항 결함 테스트를 위해 무선 작동을 지원합니다., 주력 전원이 사용할 수 없을 때 발전기 또는 연장 케이블의 필요성을 제거합니다.
주요 사양| 매개 변수 | 사양 |
|---|---|
| 표시 | 10인치 TFT LCD 터치 조작 |
| 샘플링 빈도 | 100MHz |
| 최소 해상도 | 0.5m |
| 테스트 범위 | ≥60km; 사전 설정: 300m / 1km / 5km / 60km |
| 테스트 블라인드 영역 | ≤ 20m |
| 측정 오류 | ≤±(0.5%×L+1m) |
| 펄스 너비 | 0.1μs (窄) / 2μs (宽) |
| 시험 방법 | LV 펄스 + HV 플래시오버 |
| 결함 유형 | 낮은 저항, 단회로, 개방회로, 누출 및 플래시오버 높은 저항 |
| 배터리 | 내장 리?? 이온; 공개/단기 테스트를 위한 무선 |
| 전력 입력 | AC 220V±10% |
| 보호 | IP54 먼지 보호, 스플래시 보호 |
| 작동 온도 | -20°C~+60°C, RH ≤90% |
| 준수 | CE, ISO |
| 목록 | 구성 | 색상 | 가장 좋은 방법 |
|---|---|---|---|
| 이 표준 키트 | 전체 60km 키트; 모든 액세서리 포함; 단일 SKU 조달 | 스레이트 | 예측 가능한 구성을 원하는 조직, 함대 조달, 추가 복잡성 없이 |
| 전체 매개 변수 | 60km 세부 기술 강조; 모든 매개 변수 및 고급 기능 강조 | 파란색 | 기기 사양을 비교하는 기술 평가자 |
| 휴대용 프린터 | 임시 인쇄 결과를 위해 통합 열 프린터와 함께 30km 범위 | 파란색 | 현장에서 인쇄된 오류 보고서를 요구하는 현장 승무원 |
Q: "완전 키트"는 무엇을 의미합니까? 단일 SKU에 포함되는 것은 무엇입니까?
XHGG501B 컴플리트 키트에는 케이블 결함 사전 위치에 필요한 모든 것이 포함되어 있습니다. 주요 TDR 테스트 유닛 (10인치 LCD, 100MHz, IP54), 테스트 선, 펄스 커플러, HV 연결 케이블,지상 케이블, 충전기, USB 통신 케이블, 운반 케이스 및 사용자 설명서 별도의 액세서리 주문이 필요하지 않습니다
Q: XHGG501B는 XHGG501D와 XHGG502A와 어떻게 비교합니까?
XHGG501B는 균형 잡힌 중급 솔루션을 제공합니다: 60km 범위 (501D의 16km와 502A의 120km 대), 표준 TDR 기능과 함께 100MHz 샘플링, IP54 차체에 10인치 LCD. It is the ideal choice for organizations that need more range than the entry-level 501D but don't require the ARC multi-pulse technology and 400MHz sampling of the 502 series — delivering strong cost-performance for routine cable maintenance.
Q: XHGG501B는 어떤 테스트 기능을 지원합니까?
XHGG501B는 개방 회로, 단회로 및 저저항 결함, 케이블 길이 측정 및 파동 속도 정렬을 위해 저전압 펄스 방법을 지원합니다.또한 고전압 플래시 오버 방법을 지원합니다 (외부 HV 펄스 생성기와 함께) 고 저항 누출 및 플래시 오버 결함완전한 키트에는 플래시오버 테스트에 필요한 펄스 큐플러가 포함되어 있으며 LV 및 HV 테스트 워크플로우 모두에 준비되어 있습니다.
Q: XHGG501B는 혹독한 환경에서 현장 사용에 적합합니까?
IP54 등급의 견고한 차체는 먼지와 물 스프래치로부터 보호하고, 10인치 산업용 LCD는 방해 방지 디자인으로 야외 조건에서 명확한 시야를 제공합니다.단위는 견고한 운반 케이스와 함께 휴대용 1인 조작을 위해 설계되었습니다작동 온도 범위는 -20 °C ~ + 65 °C로 대부분의 글로벌 현장 환경에 적합합니다.
질문: 파동 형태는 보고 및 기록을 위해 수출 할 수 있습니까?
네, XHGG501B는 파일 이름 지정 기능으로 테스트 파동 형태를 저장합니다.그리고 인쇄현장에서 인쇄된 보고서를 필요로 하는 조직의 경우, 호환되는 외부 열 프린터를 직접 연결하여 현장 테스트 중에 즉각적인 인쇄 파형 출력을 할 수 있습니다.
Q: 어떤 보증과 판매 후 지원이 포함되어 있습니까?
표준 보증은 배달 후 12개월이며 제조 결함을 포함하며 평생 기술 지원을 제공합니다.각 완전한 키트에는 전선 다이어그램과 파동 형태 해석 지침과 함께 상세한 사용자 설명서가 포함되어 있습니다.CE 및 ISO 인증을 받았습니다. 선택적 인 현장 시공, 운영자 교육 및 확장 된 보증 계획이 제공됩니다. 기술 문의는 일반적으로 24 시간 이내에 답변됩니다.
XHGG501B 표준 키트 ∙ 단일 SKU, 완전한 구성, 출하 준비
