| 원래 장소: | 시안, 산시성, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| Model Number: | XHYY102 |
| 매개변수 | 사양 |
|---|---|
| 출력 전압 | 0 – 80 kV |
| 전압 왜곡률 | <3% |
| 전압 상승 속도 | 0.5 – 5 kV/s (조절 가능) |
| 대기 시간 | 15분 (조절 가능) |
| 부스팅 간격 | 5분 (조절 가능) |
| 부스팅 주파수 | 1 – 9 사이클 (선택 가능) |
| 부스터 용량 | 1.5 kVA |
| 측정 정확도 | ±3% |
| 공급 전압 | AC 220V ±10%, 50Hz ±1Hz |
| 소비 전력 | 200 W |
| 작동 온도 | 0°C ~ 45°C |
| 작동 습도 | <75% RH |
| 치수 | 465 × 385 × 425 mm |
| 테스트 표준 | GB507-1986, GB507-2002, DL/T429, IEC156, 사용자 정의 |
| 구성 | 단일 컵, 3컵, 다중 컵 (옵션) |
절연 파괴 전압 (BDV) 테스트는 절연유가 절연 특성을 잃고 전류가 통과하는 전압을 측정합니다. 변압기 절연유는 전기 절연체 및 냉각 매체 역할을 합니다. 오일이 노화되거나 수분, 입자 또는 용해 가스로 오염되면 절연 강도가 감소합니다. 정기적인 BDV 테스트는 변압기 절연 고장으로 이어지기 전에 오일 열화를 감지하는 데 도움이 되는 중요한 예방 유지 보수 관행으로, 긴급 수리 대신 계획된 오일 교체 또는 재컨디셔닝을 가능하게 합니다.
XHYY102는 4가지 표준 테스트 방법이 사전 프로그래밍되어 있습니다. GB507-1986 및 GB507-2002 (절연유 절연 강도에 대한 중국 국가 표준), DL/T429 (중국 전력 산업 표준), IEC156 (절연유 절연 파괴 전압에 대한 국제 표준). 다섯 번째 사용자 정의 모드를 통해 사용자는 자체 테스트 매개변수를 정의할 수 있습니다. 이 다중 표준 기능을 통해 장비는 중국 국내 테스트 요구 사항과 국제 응용 분야 모두에 적합합니다.
기존 오일 BDV 시험기는 승압 변압기의 저전압 측에서 절연 파괴 전압을 측정하고 비율 변환을 통해 고전압 값을 계산하여 변압기 비율 부정확성 및 아날로그 신호 컨디셔닝으로 인한 오류를 발생시킵니다. XHYY102의 고유한 고전압 측 샘플링 설계는 출력에서 테스트 전압을 직접 측정하여 A/D 컨버터로 직접 라우팅합니다. 이를 통해 모든 중간 아날로그 변환 오류가 제거되어 보다 정확하고 반복적인 ±3%의 전체 정확도를 얻을 수 있습니다.

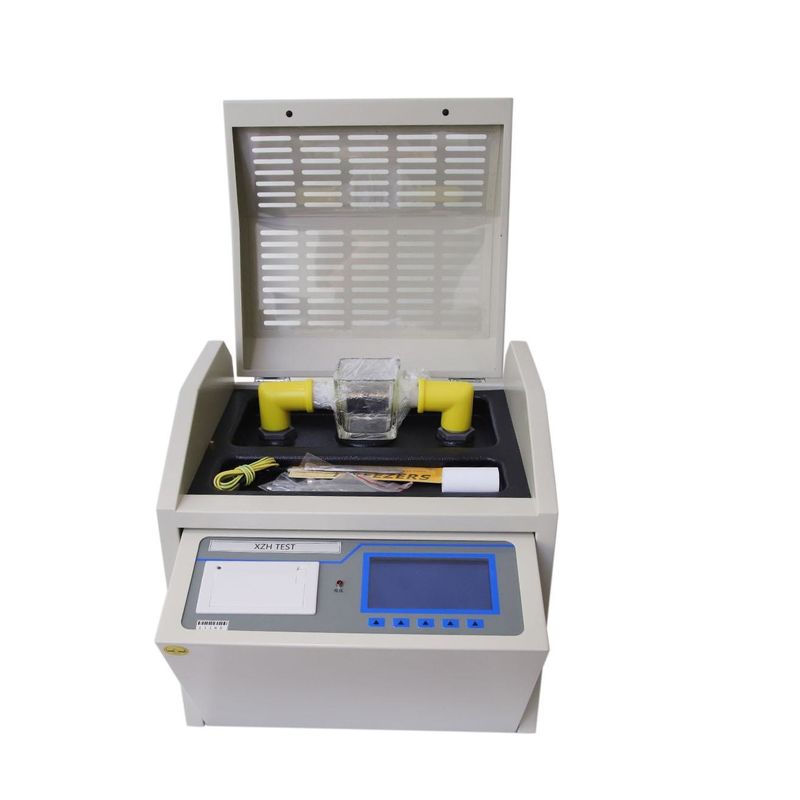

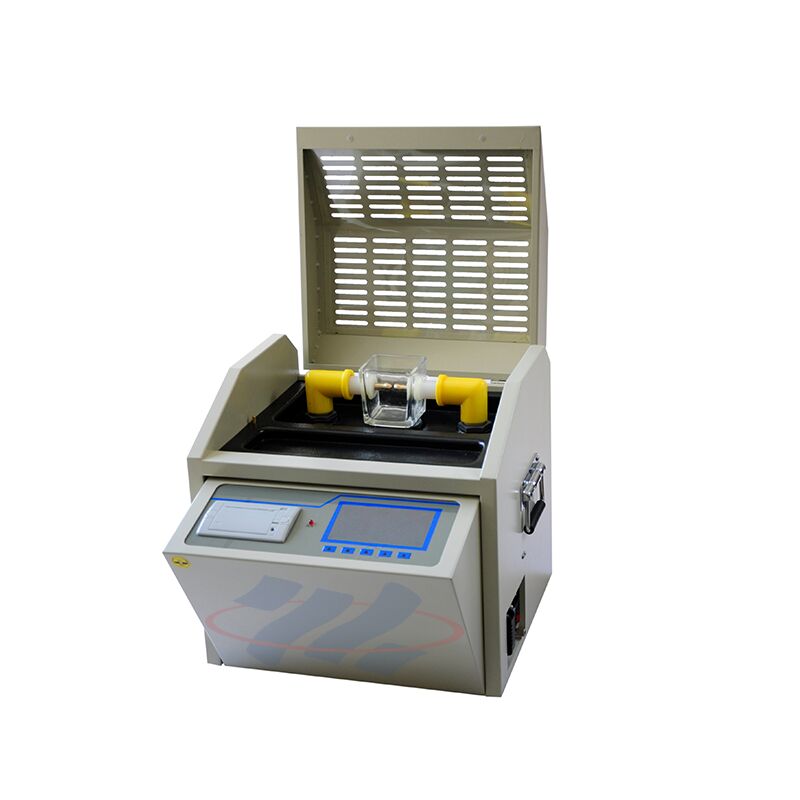

XHYY102 시리즈는 단일 컵, 3컵 및 다중 컵 구성으로 제공됩니다. 단일 컵 모델은 휴대성과 비용이 우선시되는 간헐적인 테스트 또는 현장 서비스에 이상적입니다. 3컵 모델은 테스트 사이에 컴파트먼트를 열지 않고 여러 오일 샘플을 순차적으로 테스트할 수 있어 처리량을 높여 일상적인 실험실 사용에 적합합니다. 다중 컵 구성은 변압기 제조 QC 및 독립 테스트 실험실과 같은 대량 테스트의 생산성을 극대화합니다. 모든 구성은 동일한 핵심 측정 기술과 정확도를 공유합니다.
각 XHYY102는 선택한 구성에 따른 메인 테스트 장비, 특수 유리 오일 컵, 전원 케이블, 접지 케이블, 열 프린터 용지 및 사용자 설명서를 포함하는 완전한 키트로 배송됩니다. 표준 배송 시간은 5~8 영업일입니다. 컴팩트한 휴대용 디자인 (465×385×425 mm)은 강화 포장으로 포장됩니다. XZH TEST는 표준 제조업체 보증과 함께 선택적 연장 보장을 제공합니다. 최소 주문 수량은 1개이며 T/T 결제 조건입니다. 대량 주문 시 맞춤형 OEM 브랜딩 및 다국어 인터페이스 옵션을 사용할 수 있습니다.
