| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO,CE |
| 모델 번호: | 502+503C+507+535-4Z |
| 제품 이름 | 항목 | 큐티 | 언급 |
|---|---|---|---|
| 케이블 결함 사전 탐지 | XHGG502 | 1 단위 | 시험 방법: 저전압 펄스 (tdr), 고전압 플래시 오버 (ICE, 붕괴, ARC 단발), 다중 펄스 (ARC) |
| 케이블 정점 탐지 | XHDD503C | 1 단위 | 디지털, 음향 및 자기 동기화 |
| 케이블 파이프 로케이터 | XHGX507 | 1 단위 | 케이블 경로 테스트, 전류, 깊이, 활성화 된 케이블과 충전되지 않은 케이블을 식별, 낮은 저항 결함이 지상에 위치 |
| 휴대용 고전압 펄스 발전기 | XHHV535-4Z | 1 단위 | 0-28kV, 방출 전력 0-1568J |
케이블 결함 사전 위치 는 테스트 끝에서 케이블 결함 (미터 또는 피트) 의 거리를 결정합니다. 이것은 중요한 측면입니다.케이블 결함의 정확한 사전 위치가 일반적인 급증 발생기와 정해진 방법에 비해 최종 결함 위치까지 걸리는 시간을 줄이기 때문에사전 위치는 시간 도메인 반사계 (TDR) 와 같은 낮은 전압 방법과 SIM, ARC, MIM, ICM / ICE 및 전압 붕괴 방법과 같은 높은 전압 방법을 사용합니다.

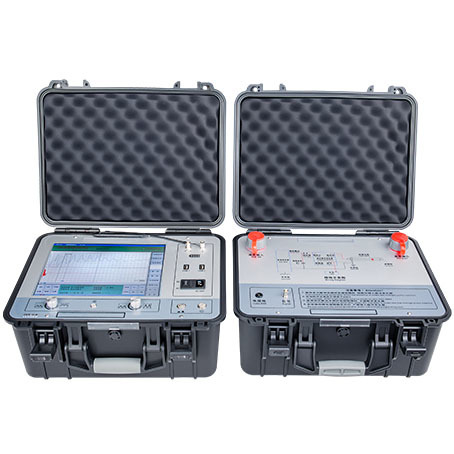

XHGG502 케이블 결함 사전 탐지전력 케이블 상태 및 결함 거리를 측정하고 분석하는 특수 도구입니다. 그것은 신호 필터링, 획득,데이터 처리, 그래픽 디스플레이 및 그래픽 분석 케이블 속도 측정, 케이블 길이 테스트, 케이블 결함 거리 테스트를 완료하기 위해.
| 샘플링 빈도 | 400MHz |
| 최소 해상도 | 0.5m (100m/us) |
| 저전압 펄스 너비 | 0.2uS/2uS/4uS |
| 테스트 실명 구역 | ≤ 20m |
| 범위 | ≥68km |
| 측정 오류 | ≤±(0.5%*L+1m), L는 케이블 길이입니다. |
| 펄스 커플러 전압을 견딜 수 있습니다 | DC 35kV |
| 노동 조건 | 온도 -25°C+65°C, 상대 습도 85%, 대기 압력 750±30mmHg |
| 부피와 무게 | 케이블 결함 검사기 430*380*220mm-10kg; 펄스 커플러 430*380*220mm-10kg |
XHGX507 지하 케이블 파이프 로케이터는 주로 케이블 결함 위치, 케이블 식별, 케이블 경로 및 깊이 측정에 사용됩니다.과거에는 몇 가지 장비만 사용했을 수 있는 작업을 수행할 수 있습니다..
케이블 결함 위치 기기는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다.경로 보조 테스트 및 다른 기술, 여러 테스트 모드와 풍부한 신속 정보를 제공하여 효율적이고 정확하게 케이블 결함 위치를 완료합니다.
고전압 펄스 발전기는 산업 표준을 완전히 준수하며 주로 35kV 이하의 전압 수준의 케이블의 오류 테스트 중에 충격 방출에 사용됩니다.그것은 DC 고전압 소스를 통합, 에너지 저장 콘덴서, 그리고 배열 공 틈을 하나의 컴팩트 단위로.
| 충격 고전압 | 0~28KV |
| 고전압 부분 압력 | 2.5 레벨 |
| 내장 콘덴서 | 4μF |
| 방출 전력 | 1568J |
| 부피 | 420L*325W*480H |
| 무게 | 최대 40kg |
