제품 개요
XZH TEST 휴대용 케이블 고장 테스터 세트는 최대 35kV의 지하 전력 케이블 네트워크를 위한 완전 통합형 현장 진단 플랫폼입니다. 이 전문가용 솔루션은 400MHz TDR 사전 로케이터(XHGG502A), 디지털 음향-자기 핀포인터(XHDD503C), 2048J 방전 에너지를 제공하는 고전압 서지 발생기(XHHV535-4TSS), 그리고 다중 주파수 케이블 경로 종합 테스터를 통합하여 절연 테스트 및 사전 로케이션부터 경로 추적, 정밀 핀포인팅, 수리 후 직류 내전압 검증까지 케이블 고장 관리의 모든 단계를 포괄하는 조정된 플랫폼을 제공합니다. 유틸리티 작업자, 전기 계약자 및 산업 유지보수 팀을 위해 설계되었으며, 까다로운 현장 조건에서 전문가 수준의 정확성과 신뢰성을 제공합니다.

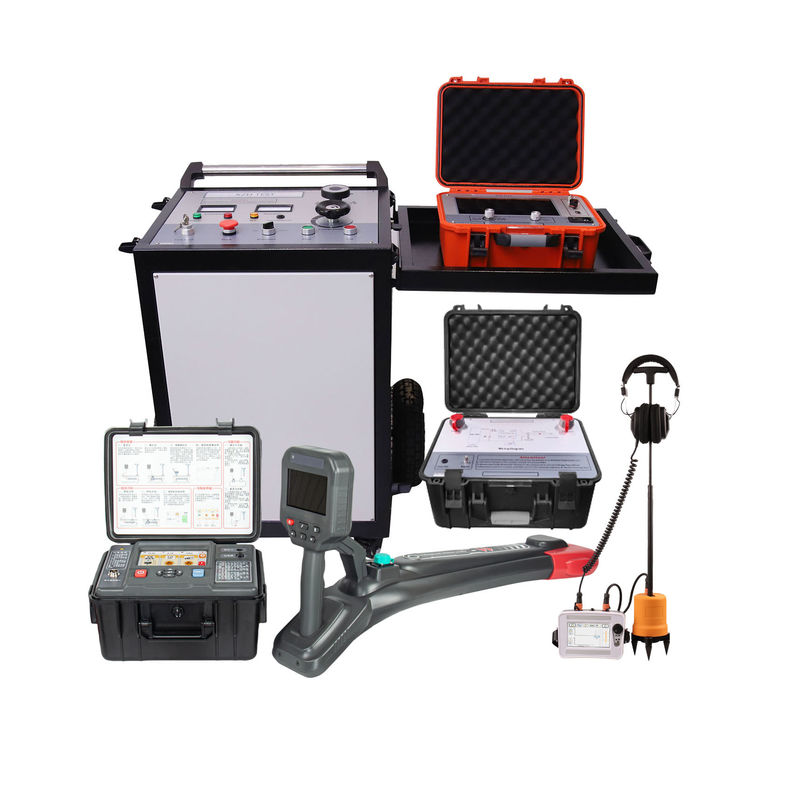

시스템 구성
| 제품명 |
모델 |
주요 기능 |
| 고전압 서지 발생기 |
XHHV535-4TS |
0~32kV, 2048J 방전 에너지, DC/단일/주기 출력, 60mA 연소 전류 |
| TDR 케이블 고장 로케이터 |
XHGG502A |
1~400MHz 샘플링, 120km 이상 범위, LV 펄스 + 임펄스 + ARC 다중 펄스 |
| 케이블 고장 핀포인터 |
XHDD503C |
디지털 음향-자기 동기화, 0.1m 정확도, IP65, 5인치 TFT 디스플레이 |
| 케이블 경로 종합 테스터 |
507C |
4주파수 송신기(815Hz~83kHz), 10W, 10m 이상 탐지 깊이 |
시스템 구성 요소
1. XHHV535-4TS — 고전압 서지 발생기
2048J 방전 에너지 • 세 가지 전압 범위 • 자동 안전 보호
고장 위치 시스템의 핵심 임펄스 발생기로, 케이블 고장 지점에서 플래시 오버를 유도하는 제어된 고전압 서지를 생성하도록 설계되었습니다. 세 가지 스위치 가능한 전압 범위(0~8kV / 0~16kV / 0~32kV)와 해당 내장 커패시터(64μF / 16μF / 4μF)를 특징으로 하며 최대 2048J의 방전 에너지를 제공합니다. 출력 모드에는 DC, 단일 펄스, 자동 주기(약 6초 임펄스 속도)가 포함됩니다. 제로 스타트 보호, 과전압/과전류/과열 안전 시스템 및 정지 상태에서의 고유한 자동 내부 커패시터 방전 기능이 장착되어 있습니다. 실시간 전압 및 전류 표시와 함께 최대 35kV까지의 DC 내전압 테스트를 지원합니다.
출력 전압: 0~8kV / 0~16kV / 0~32kV (스위치 가능)
방전 에너지: 2048J (64μF / 16μF / 4μF)
출력 모드: DC, 단일, 주기 (자동 ~6초, 수동 임의)
충격 전력: 2000VA
연소 전류: 최대 60mA @ 32kV
DC 내전압 테스트: 0~35kV, 0~20A 표시
보호: 과전압, 과전류, 과열; 자동 방전
보호 등급: IP54
크기: 534L × 444W × 805H mm
무게: 120kg 이하
2. XHGG502A — TDR 케이블 고장 로케이터
400MHz 샘플링 • 120km 범위 • 다중 펄스 ARC 기술
모든 유형의 케이블 주 절연 고장을 빠르고 정확하게 사전 로케이션하기 위해 진행파 반사 원리를 활용하는 고급 시간 영역 반사계입니다. 1~400MHz의 적응형 샘플링 속도와 300V 단극 펄스 출력을 특징으로 하며, 120km 이상의 측정 범위에서 최소 0.07m의 해상도를 달성합니다. 포괄적인 고장 커버리지를 위해 저전압 펄스, 임펄스 전류, 임펄스 전압 및 ARC 다중 펄스 테스트 방법을 지원합니다. 100m에서 100km까지의 10가지 선택 가능한 측정 범위와 자동 임피던스 매칭 및 연속 트리거링은 모든 케이블 유형 및 길이에 대한 최적의 신호 획득을 보장합니다.
샘플링 속도: 1~400MHz
측정 범위: 120km 이상
최소 해상도: 0.07m
측정 오차: ±(0.5% × L + 1m) 이하
펄스 진폭: 300V (단극)
펄스 폭: 0.15~10μS (8가지 설정)
테스트 방법: LV 펄스, 임펄스 전류/전압, ARC 다중 펄스
신호 게인: 0~100%, 조절 가능
트리거: 자동 연속
작동 온도: -25°C ~ +65°C
3. XHDD503C — 케이블 고장 핀포인터
0.1m 정밀도 • IP65 방수 • 지능형 음향-자기 동기화
정확한 고장 지점 위치를 위한 지능형 음향-자기 시간차 방법을 사용하는 전문 케이블 고장 핀포인팅 장비입니다. 네 가지 작동 모드(표준, 향상, 노이즈 감소, 사용자 정의)와 완전 디지털 금속 지능형 프로브 및 자동 음소거 기능을 특징으로 합니다. 5인치 TFT 초고휘도 트루 컬러 디스플레이(800×480)는 직관적인 작동을 위해 그래픽 언어를 사용합니다. 120dB 게인(완전 자동 또는 수동), 100~1600Hz 주파수 범위 및 600Ω 군용 등급 노이즈 캔슬링 헤드폰을 통해 핀포인터는 가장 까다로운 음향 환경에서도 자신 있게 고장을 식별합니다.
위치 정확도: 0.1m (고정 지점 및 경로)
디스플레이: 5인치 TFT, 800×480 트루 컬러
작동 모드: 표준, 향상, 노이즈 감소, 사용자 정의
게인: 120dB, 완전 자동 + 수동
주파수 범위: 100~1600Hz
동적 범위: 0~112dB (16단계)
전원 공급 장치: 4×18650 리튬 배터리, 8시간 이상
방수 등급: IP65
무게: 호스트 0.6kg, 센서 1.4kg
4. XHGX507C — 케이블 경로 종합 테스터
4주파수 추적 • 10m 깊이 탐지 • 단계 전압 및 케이블 ID
지하 케이블 경로 추적, 깊이 측정 및 케이블 식별을 위한 다중 주파수 송수신기 시스템입니다. 송신기는 최대 150Vpp의 4가지 선택 가능한 주파수(815Hz, 8kHz, 33kHz, 83kHz)를 4가지 출력 레벨에서 10W의 전력으로 출력합니다. 직접 연결, 커플링 클램프(Φ150mm) 및 유도 커플링 방법을 지원합니다. 수신기는 추적, 식별 및 단계 전압 모드에서 작동하며 깊이, 전류 및 신호 강도를 표시하여 자신 있게 케이블 경로를 매핑합니다. 2.5mm² 50kV DC 정격 차폐 HV 출력 케이블(10m) 및 3단 16mm² 접지 케이블 세트가 포함되어 있습니다.
출력 주파수: 815Hz, 8kHz, 33kHz, 83kHz
출력 전력: 10W, 4단계 (낮음/중간/높음/전체)
출력 전압: 150Vpp
탐지 깊이: 10m 이상
수신기 모드: 추적, 식별, 단계 전압
HV 출력 케이블: 2.5mm², 50kV DC 정격, 차폐, 10m
접지 케이블: 3단, 16mm² 메인, 릴 포함 10m
현장 테스트 워크플로우
케이블 절연 테스트 및 고장 평가초기 절연 저항 측정을 수행하여 고장 존재를 확인하고 고장 유형(고저항, 개방/단락)을 특성화합니다. XHHV535-4TS에서 적절한 전압 범위를 선택합니다.
고장 사전 로케이션(XHGG502A)400MHz TDR 로케이터를 연결합니다. 저저항 고장의 경우 LV 펄스 방법을 사용하고, 고저항/플래시 오버 고장의 경우 임펄스 전류, 임펄스 전압 또는 ARC 다중 펄스를 사용하여 최대 120km까지의 대략적인 고장 거리를 측정합니다.
케이블 경로 추적(507C)다중 주파수 송수신기 시스템을 사용하여 정확한 케이블 경로를 추적합니다. 매설 깊이(최대 10m)를 측정하고 대상 케이블을 확실하게 식별하며 지표면에 경로를 표시합니다.
서지 임펄스 생성(XHHV535-4TS)고장 케이블에 주기적인 고전압 서지(최대 32kV, 2048J)를 자동 주기 모드(약 6초 간격)로 적용하여 고장 지점에서 감지 가능한 음향 및 전자기 신호를 생성합니다.
정밀 핀포인팅(XHDD503C)음향-자기 핀포인터를 사용하여 표시된 케이블 경로를 따라 이동합니다. 음향-자기 시간 지연이 0에 가까워지는 지점이 0.1m 정확도로 고장 바로 위에 있는 지점입니다.
케이블 수리 및 수리 후 검증표시된 지점에서 정확하게 굴착하고 케이블을 수리한 후, XHHV535-4TS DC 내전압 테스트 기능(0~35kV)을 사용하여 복구를 검증하고 작동 무결성을 확인합니다.
응용 분야
•도시 배전망: 도시 환경에서 최대 35kV의 매설된 중저압 배전 케이블의 고장 위치 — 0.1m 핀포인팅 정확도로 도로 굴착 및 교통 혼잡을 최소화합니다.
•산업 플랜트 및 상업 시설: 접근이 제한적이고 정밀도가 중요한 콘크리트 바닥, 포장된 마당 및 건물 기초 아래로 실행되는 플랜트 전력 분배 케이블 진단.
•전기 유틸리티 및 서비스 계약자: 모든 규모의 지하 케이블 네트워크에 대한 정기 예방 유지보수, 비상 고장 대응 및 설치 후 시운전 테스트.
•광업 및 중공업: 견고하고 현장 준비가 된 설계(IP54/IP65 등급 부품)는 광업, 석유 및 가스, 중공업 현장에서 신뢰할 수 있는 케이블 진단을 위해 열악한 환경을 견뎌냅니다.
자주 묻는 질문
Q1: 이 휴대용 케이블 고장 테스터 세트에는 무엇이 포함되어 있습니까?
전체 세트에는 네 가지 핵심 장비가 포함됩니다: XHHV535-4TS 고전압 서지 발생기(0~32kV, 2048J), XHGG502A TDR 케이블 고장 로케이터(400MHz, 120km 범위), XHDD503C 케이블 고장 핀포인터(0.1m 정확도, IP65), 507C 케이블 경로 종합 테스터(4주파수 송신기 + 수신기). 또한 50kV DC 정격 차폐 고전압 출력 케이블(10m), 3단 접지 케이블 세트(10m), 커플링 클램프(Φ150mm) 및 강화 목재 케이스에 포장된 모든 필수 액세서리가 포함됩니다.
Q2: 서지 발생기의 3단계 전압 전환은 어떻게 작동합니까?
XHHV535-4TS는 세 가지 수동 스위치 가능 전압 범위(0~8kV(64μF 커패시터), 0~16kV(16μF), 0~32kV(4μF))를 특징으로 하며, 각각 다른 케이블 길이 및 고장 유형에 최적화되어 있습니다. 낮은 전압/높은 커패시턴스 조합은 긴 케이블 길이에 더 많은 에너지를 제공하며, 높은 전압/낮은 커패시턴스 설정은 어려운 고저항 고장에 대해 더 빠른 상승 시간을 제공합니다. 연소 기능은 테스트 전에 고저항 고장을 컨디셔닝하기 위해 32kV에서 최대 60mA를 제공합니다.
Q3: XHGG502A TDR 로케이터는 기본 고장 로케이터와 어떻게 다릅니까?
XHGG502A는 최대 400MHz 샘플링과 적응형 속도 선택(1~400MHz)으로 작동하며 네 가지 고유한 테스트 방법(저전압 펄스(TDR), 임펄스 전류, 임펄스 전압, ARC 다중 펄스)을 지원합니다. ARC 다중 펄스 모드는 단일 HV 임펄스당 여러 파형 세트를 캡처하여 지연 시간 조정을 제거하고 고저항 및 물 침투 고장 분석을 크게 단순화합니다. 300V 펄스 진폭과 120km 범위에 걸쳐 0.07m의 최소 해상도로 현장 준비 장비에서 실험실 수준의 정밀도를 제공합니다.
Q4: 시스템이 습하거나 먼지가 많은 현장 환경에서 작동할 수 있습니까?
예. XHDD503C 핀포인터는 완전 디지털 금속 지능형 프로브와 자동 음소거 기능을 갖춘 IP65 방수 등급입니다. XHHV535-4TS 서지 발생기는 제로 스타트 보호, 과전압/과전류/과열 차단 및 정지 시 자동 내부 커패시터 방전을 포함한 포괄적인 안전 인터록과 함께 IP54 보호 기능을 갖추고 있습니다. 모든 구성 요소는 -25°C ~ +65°C에서 최대 90% 상대 습도까지 안정적으로 작동합니다. 핀포인터의 군용 등급 600Ω 노이즈 캔슬링 헤드폰은 높은 소음 환경에서도 작업자의 집중력을 유지합니다.
Q5: 구매 조건, 배송 및 지원은 어떻게 됩니까?
표준 배송 시간은 주문 확인 후 8~10 영업일입니다. 각 구성 요소는 손상 없는 국제 배송을 위해 내부 폼 쿠셔닝이 있는 강화 수출 등급 목재 케이스에 개별적으로 포장됩니다. XZH TEST는 선택적 연장 보장과 함께 표준 제조업체 보증을 제공합니다. 최소 주문 수량은 1개이며 T/T 결제 조건입니다. 연간 공급 능력은 1,000세트로, 개별 평가 구매 및 대규모 유틸리티 배포 프로그램 모두에 대한 가용성을 보장합니다.
