| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| Model Number: | XHLJ504 |
하나의 도구로 노선 추적과 결함 탐색을 필요로 하는 현장 승무원들을 위해 만들어졌습니다.XHLJ504는 별도의 경로 추적기와 지표 단위를 대체하여 장비 비용, 트럭 공간 및 승무원 훈련 시간을 줄입니다.000x 신호 증폭과 > 10m 탐지 깊이는 도시 환경에서 신뢰할 수있는 작동을 보장합니다., 산업 및 원격 현장 환경
하나의 휴대용 기기에서 경로 추적 및 결함 식별. 수초에 모드를 전환합니다. 도구 변경이 필요하지 않습니다.
초고속 신호 증폭은 10m 이상 깊이에 묻힌 케이블에서 가장 약한 전자기 신호를 감지합니다.
10mA 이하의 비동기 전류. 단일 충전으로 확장 된 현장 작동
하나의 도구가 두 가지의 대신 됩니다. 유틸리티 플래트 관리자들에 대한 조달, 유지보수 및 교육 비용을 줄입니다.
작동 원리

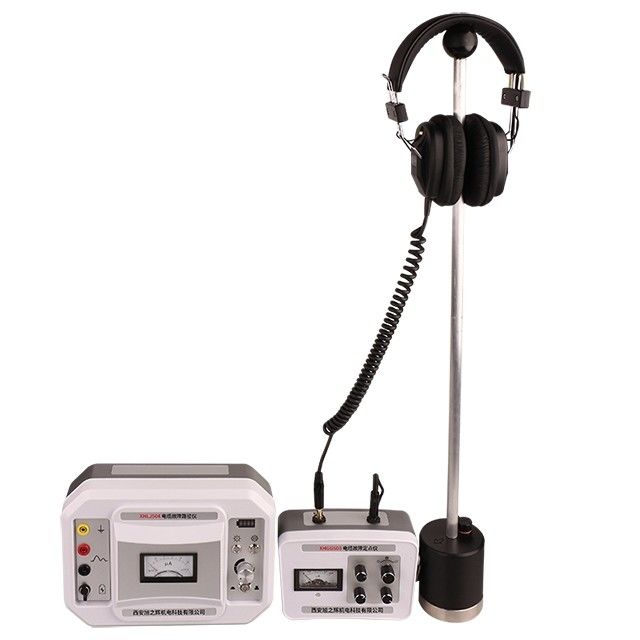

XHLJ504 케이블 파이프 로케이터는 묻힌 케이블 경로를 탐지하는 데 필요한 고전력 경로 신호 발생기 (전달기) 와 수신기로 구성됩니다.
케이블 경로 측정기의 기본 원리는 경로 신호 발생기 (즉 경로 측정기의 신호 전송 호스트) 를 사용하여 시험 중인 케이블에 경로 펄스 신호를 입력하는 것입니다.따라서 전자기파를 생성합니다, 그 다음 탐사선으로 수신하고 수신기는 수신 신호를 증폭합니다. 처리 후 출력은 이어폰과 포인터 미터로 전송됩니다.
이 케이블 루트 트레이저는 음향 피크, 음향 골짜기 및 이어폰의 포인터 미터의 기울기 정도에 따라 케이블의 묻힌 경로와 깊이를 판단합니다.
다기능
케이블 경로 수신기는 탐사선과 헤드폰 등을 연결하는 데 사용되며 케이블 결함 지표로 사용될 수 있습니다.
|
출력 신호
|
15kHz 간헐적
|
|
출력 전력
|
100W
|
|
출력 전류
|
0·2A
|
|
작동력
|
220V (1±10%) 50Hz (1±5%)
|
|
확대
|
5001,000번
|
|
탐지 정확성
|
±0.2m
|
|
출력 임페던스
|
350Ω
|
|
작동 전원 공급 장치
|
2개의 표준 9V 배터리
|
|
평온 전류
|
< 10mA
|
유지보수용 XHLJ504에 관심이 있으신가요?
질문: 듀얼 모드 검출의 장점은 무엇입니까?
이중 모드 조작은 두 개 대신 하나의 기구를 가지고 다니는 것을 의미합니다. 먼저, 경로 추적 모드를 사용하여 케이블 경로를 위치하고 지도로 표시합니다.그 경로를 따라 정확한 결함 위치를 찾기 위해 결함 식별 모드로 전환합니다.이 통합된 작업 흐름은 시간을 절약하고 장비 부하를 줄이고 현장 작업 중에 별도의 기기를 전환 할 필요성을 제거합니다.
질문: 이 장비로 어떤 종류의 케이블 결함이 발견될 수 있습니까?
XHLJ504는 음자기 동기화를 사용하여 저저항성 결함 (단회, 약 20kΩ 이하의 지상 결함), 개방 회로 결함 및 고저항성 누출 결함을 찾을 수 있습니다.각 결함 유형, 적절한 검출 방법과 송신기 출력 설정은 초기 진단에서 확인 된 결함 특성에 따라 선택해야합니다.
질문: 이 기기는 젖거나 물에 잠긴 케이블 트렌치에서 어떻게 작동합니까?
XHLJ504는 IP65등급의 다층 물리 격리 센서로 도전적인 현장 조건에 적합합니다.하지만 계곡에 있는 물은 신호 전파에 영향을 줄 수 있습니다.홍수 상태에서, 음향-자기 동기화 방법은 순수 음향 검출보다 더 신뢰할 수있는 결과를 제공합니다.
질문: 일반적인 결함 위치 작업은 얼마나 오래 걸리나요?
전형적인 작업 흐름: 500m 구간에 대한 경로 추적 (15-30 분), TDR 또는 브릿지 방법을 사용하여 결함 사전 위치 (10-20 분) 및 결함 유형, 깊이에 따라 (15-45 분),및 토양 상태)경험으로, 대부분의 단일 결함 장소는 발굴 지점을 표시하기까지 현장에 도착한 60-90 분 이내에 완료 될 수 있습니다.
Q: 어떤 보증과 지원이 제공됩니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증 CE 및 ISO 인증. 전체 키트에는 듀얼 모드 경로 추적기 / 핀 포인터, 신호 송신기,소음-마그네틱 탐사, 연결 케이블, 헤드폰, 재충전 배터리, 충전기, 사용 설명서, 그리고 견고한 현장 운송 케이스.
