케이블 결함 검사기 광산/건설 현장/농업에서 지하 케이블 결함을 정확하게 찾아내는

설명:

저전압 숨겨진 케이블 검사기는 전력, 방송, 우편 및 통신 부서, 산업 및 광업에서 사용되는 특수 도구입니다.그리고 시골 지역은 지하 케이블을 찾기 위해, 직접 묻힌 장갑 케이블 라인 및 지하 라인 결함을 포함하여. 그것은 지하 라인의 방향을 감지 할 수 있습니다, 더 정확한 지하 위치, 기본 묻힌 깊이,그리고 다양한 지질 누출 결함, 벼밭 아래의 선, 시멘트 도로, 벽돌과 돌, 아스팔트 도로, 건물 벽에 선을 포함하여 부서진 핵심 결함.바닥에 사용되는 방수 선과 케이블이 적절한 방법을 통해이 장치를 사용하여 모두 감지 할 수 있습니다.

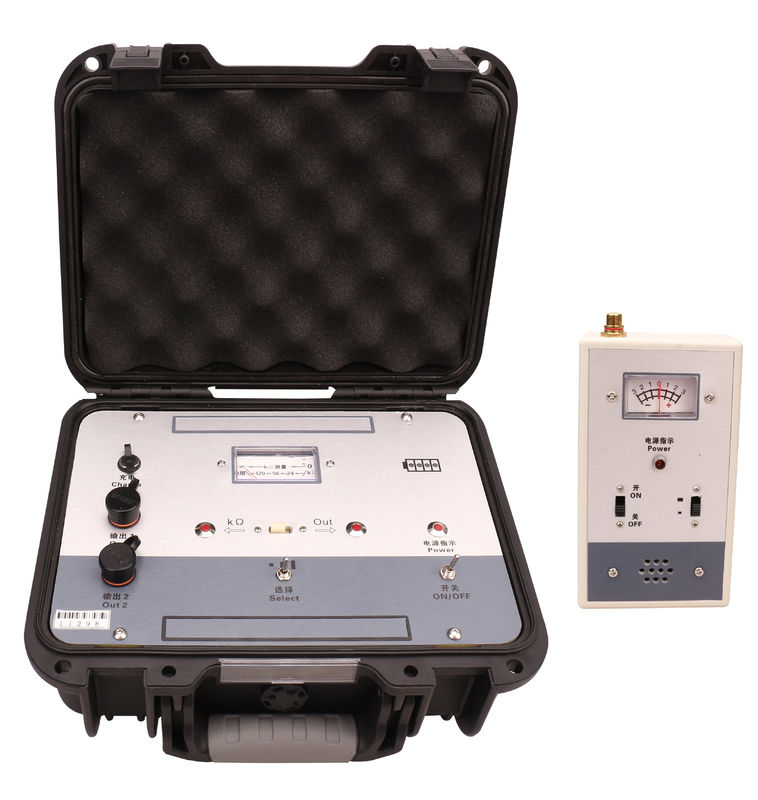

결함 탐지기는 신호 송신기, 신호 수신기, 탐사기, 플러그 및 기타 부품으로 구성됩니다. 송신기와 수신기는 크기가 작습니다.합당한 구조와 아름다운 외모이 도구는 높은 민감성, 강한 반 간섭 능력 소리 미터 동기화, 편리한 조작 및 운반의 장점을 가지고 있습니다.그리고 신속하고 정확한 고장점 위치수신기와 사운드 미터는 동기화되어 있으며, 높은 및 낮은 민감도 설정이 있습니다. 송신기는 출력 표시와 KΩ 측정 기능이 장착되어 있습니다.회로의 연속성을 확인하기 위해 멀티미터 또는 메고엄미터를 대체 할 수 있습니다., 단속 및 혼합, 바닥 누출 저항의 크기를 측정하고 직접 결함의 성격을 결정. 송신기는 출력 단말기 "출력 2"가 장착되어 있습니다.검출 방법과 기능을 넓히는.

주요 기술 성능:

1송신기 송신기 패널은 "전력 스위치", "전력 표시"; "출력선택', '고', '중', '하'', '출력 표시' 및 'KΩ 측정' 스위치, 표시등은 스위치 위치를 나타냅니다."출력·KΩ 측정"은 하나의 출력 터미널을 공유합니다., "출력·지표" 및 "KΩ 측정" 스위치로 전환됩니다. "출력 2" 출력 단말기를 설정하십시오. 평방 미터 머리는 출력 및 KΩ 저항 값을 나타냅니다.전화가 연결되어 있는지 확인할 수 있습니다., 켜고 섞고 바닥 누출 저항의 크기를 측정합니다.

1.1 출력 신호 형태: 펄스 기간 1.34± 0.15mS 너비 0.2± 0.1mS 간헐 기간 1.8 ± 1S

1.2 출력 전압: 펄스 기간 최대 범위는 1000V 이상, 중간 범위는 60V 이상, 낮은 범위는 30V 이상이다.

1.3 KΩ 측정은 옆 라인을 켜고 끄고 혼합 누출 그룹 크기를 확인하고 오류의 성격을 결정할 수 있습니다.

1.4 "출력 2"의 출력 단말기는 1~5A의 피크 펄스 단환 전류를 출력할 수 있다.

1.5 출력 전력: 펄스 전력은 2.5W 이상이다 (고급 부하 저항이 80KΩ인 경우).

1.6 전원 공급: 8.4V

2수신기 (신호 수신기)

전원 스위치, 전력 표시기, "고속" 및 "저속"

스위치; 계측기에 신호가 있을 때, 그것은 긍정적 또는 부정적인 방향을 나타냅니다.각각 탐사선 또는 막대기 소켓에 삽입할 수 있는.

2.1 수신 신호 형태: 펄스 기간 1.36 0.15mS, 폭 0.2 0.1mS, 간헐 기간 1.8 1S.

2전원 공급: 6V (4 AA 배터리)

3오류 탐지 범위 및 탐지 정확성

3.1 탐지 길이가 3km이고, 파묻기 깊이가 2m이고, 지상으로 연결되는 단회로, 누출 틈의 누출 저항이 500kΩ 미만일 때,중입 위치 설정 오류가 0보다 작습니다.0.2m

3.2 길이 1km, 깊이가 2m의 지하 케이블에 부러진 핵심 결함이 발견되고, 지상과 잘 고착되어 있는 경우, 위치 오류는 0.4m 미만이다.

3.3 실제 탐지 길이는 2~3m의 묻힌 깊이의 선에 있어서 1~5km를 초과할 수 있다.

4개간섭 방지 성능:수신된 신호는 명확하고 220kV 라인 아래 지하 전선 결함을 감지 할 수 있습니다.

5.기기 작동 조건:이 장비는 주변 온도 -15°C와 대기 압력 86-108Kpa의 환경에서 지속적으로 작동 할 수 있습니다.
