| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| Model Number: | XHGG501B |

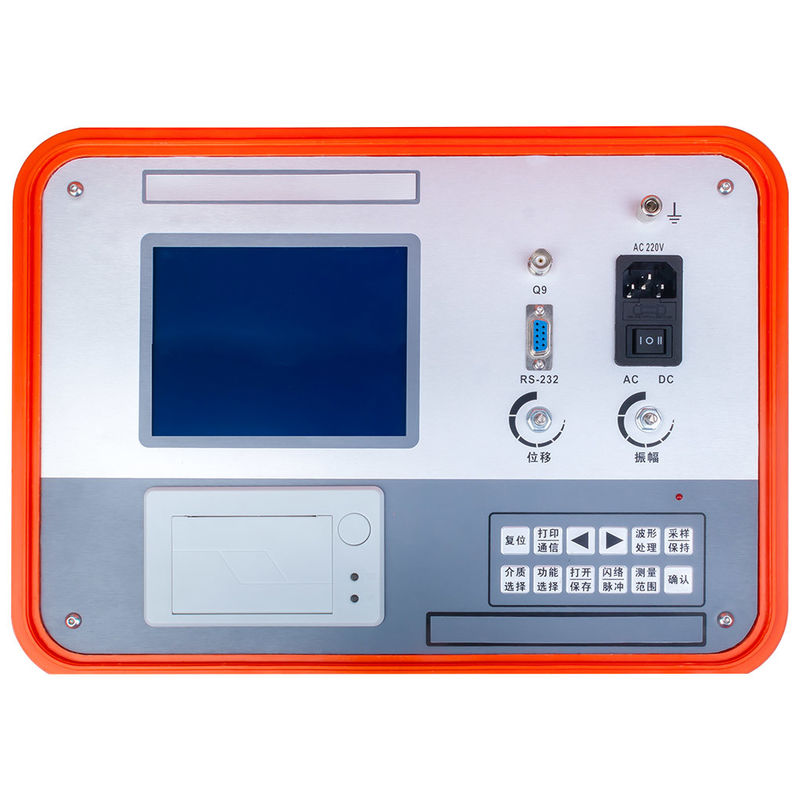

이 케이블 결함 검사기는 전력 케이블의 결함 상태와 결함 거리를 측정하고 분석하는 특수 도구입니다. 현대 전자 기술을 채택하여 신호 필터링을 수행합니다.인수, 데이터 처리 및 그래픽 분석 케이블 속도 측정, 케이블 길이 테스트, 케이블 결함 거리 테스트 및 저항 테스트를 완료합니다.
저저항성, 단회로, 개방회로 및 전력 케이블, 동축 케이블, 거리 조명 케이블 및 다양한 재료 및 가로 절편의 묻힌 케이블의 단절 오류에 적합합니다.그리고 누출 및 플래시오버 고 저항 결함그 기술적 매개 변수는 케이블 결함 검사기 DL/T 849.1 및 JJF1042 캘리브레이션 사양의 요구 사항을 충족합니다.
제품 특성산업용 5.7인치 듀얼 컬러 화면
단일 칩 중앙 제어 버튼 작동과 강력한 반 간섭 능력.
거리를 측정, 속도 측정 및 저항 측정
마이크로프린터, 호스트와 통합하여 언제든 테스트 파동 형태와 테스트 보고서를 인쇄합니다.
완전 자동 연속 샘플링으로 신속하고 정확한 파형 캡처가 가능합니다.
저전압 펄스 샘플링 방법과 플래시 오버 샘플링 방법을 모두 지원합니다.
장착된 대용량 리?? 배터리 팩으로
IP54 이하로 지정된 보호 케이스와 함께 공급됩니다.
기술 매개 변수| 매개 변수 | 사양 |
|---|---|
| 샘플링 빈도 | 100MHz |
| 저전압 펄스 진폭 | 35V |
| 펄스 너비 | 0.2uS / 2uS |
| 최소 해상도 | 1.0m |
| 테스트 실명 영역 | ≤35m |
| 범위 | ≥32km |
| 측정 오류 | ≤±(0.5%×L+1m), L는 케이블 길이입니다. |
| 통신 인터페이스 | RS232 |
| 전원 공급 모드 | 충전 AC110V~240V, 50Hz/60Hz |
| 내장 배터리 | 5200mAh 리?? 배터리 |
| 노동 조건 | -20°C+65°C, 상대 습도 ≤90% |
저저항성, 단회로 및 개방 회로 결함에서 전선을 통해 파동이 전송됩니다. 반사된 반향의 극성은 개방 회로에서 단회로,그리고 울림 시간은 결함 거리를 제공합니다.
누출 및 플래시오버 고 저항 결함에는 펄스 방법이 볼 수 없습니다. 직접 플래시 및 충동 플래시 모드는 감지 가능한 반사 파도를 생성하고 결함을 찾아내기 위해 결함 지점을 배charge합니다..
먼저 전파 속도와 케이블의 전체 길이를 측정하여 음향 시간을 정확한 결함 거리로 변환하는 참조를 형성합니다.
이 케이블 결함 검사기는 케이블 결함을 빠르고 정확하게 찾아내야 하는 팀들을 위해 만들어졌습니다.
중전압 XLPE 및 종이 단열 케이블의 결함 거리를 신속하게 미리 파악하여 도시 케이블 급격한 수리 중에 장애 시간을 단축하십시오.
전력 공급 및 프로젝트 전달 전에 새로 설치된 LV 및 MV 케이블의 길거리, 전파 속도 및 단열 상태를 확인합니다.
길거리 라이트 케이블과 직접 묻혀있는 전선에서 고작 발굴 없이 열린 회로와 단전 결함을 찾습니다.
공장, 상업 건물 및 캠퍼스 내의 고장있는 공급 장치와 묻힌 전력 케이블을 진단하여 공급을 빠르게 복원하십시오.
원본을 채취하고 공장 용납 테스트 및 독립 검사 중에 케이블 길이와 고장 거리를 확인합니다.
급속한 케이블 결함 사전 위치 결정적 인 인프라에서 중단 시간이 운영과 안전에 직접적으로 영향을 미치는 경우.
저저항성, 단회로, 개방회로 및 단절 결함, 누출 및 플래시오버 고저항성 결함, 전력 케이블, 동축 케이블, 거리 조명 케이블 및 묻힌 전선.
범위는 32km 이상이고, 최소 해상도는 1.0m이며, 측정 오류는 ± ((0.5% × L + 1m) 이 아닙니다. 여기서 L는 케이블 길이입니다.
It uses the high-voltage flash-over method (direct flash and impulse flash) so that leaky and flashover high-resistance faults generate a reflected signal the tester captures to calculate the fault distance.
네, 5200mAh 리?? 배터리가 현장 작업을 지원하고 마이크로 프린터가
이 장치는 구매 후 1년 이내에 품질 문제로 인해 무상으로 보증되며 평생 유지 보수 및 기술 서비스를 제공합니다.
