집 > 상품 >

정확한 지하 결함 탐지를 위한 음향-자기 동기화 기능을 갖춘 고급 케이블 결함 핀 포인터| XHDD503E

Name: 정확한 지하 결함 탐지를 위한 음향-자기 동기화 기능을 갖춘 고급 케이블 결함 핀 포인터| XHDD503E
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

제품 상세정보:

Place of Origin:	Shaanxi
브랜드 이름:	XZH TEST
인증:	CE/ISO
Model Number:	XHDD503E

상세 정보

Place of Origin:

Shaanxi

브랜드 이름:

XZH TEST

인증:

CE/ISO

Model Number:

XHDD503E

필터링 매개변수 전체 통과:

100Hz ~ 1600Hz

필터링 매개변수 저역통과:

100Hz ~ 300Hz

필터링 매개변수 하이패스:

160Hz ~ 1600Hz

필터링 매개변수 대역통과:

200Hz ~ 600Hz

채널 게인:

8 조정 가능

자기 채널 이득:

8 조정 가능

스텝 전압 이득:

8 조정 가능

출력 이득:

16 (0 ~ 112dB)

출력 임피던스:

350Ω

음향 자기 위치 정확도:

0.2m 미만.

스텝 전압 위치 정확도:

0.5m 미만.

경로 판별 정확도:

0.5m 미만.

기능:

BNR 배경 소음 감소 및 음소거 소음 감소 기능

디스플레이 제어 모드:

5인치의 밝은 터치스크린 컨트롤.

전원공급장치:

4*18650 표준 리튬 배터리.

대기 시간:

8 시간 이상

주변 온도:

-25 ~ 65℃; 상대 습도: ≤ 90%.

강조하다:

High Light

강조하다:

음향-자기 시간차 기술

4모드 정밀 오류 감지

BNR 배경 잡음 감소 시스템

Trading Information

Minimum Order Quantity:

1unit

가격:

협상 가능

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

제품 설명

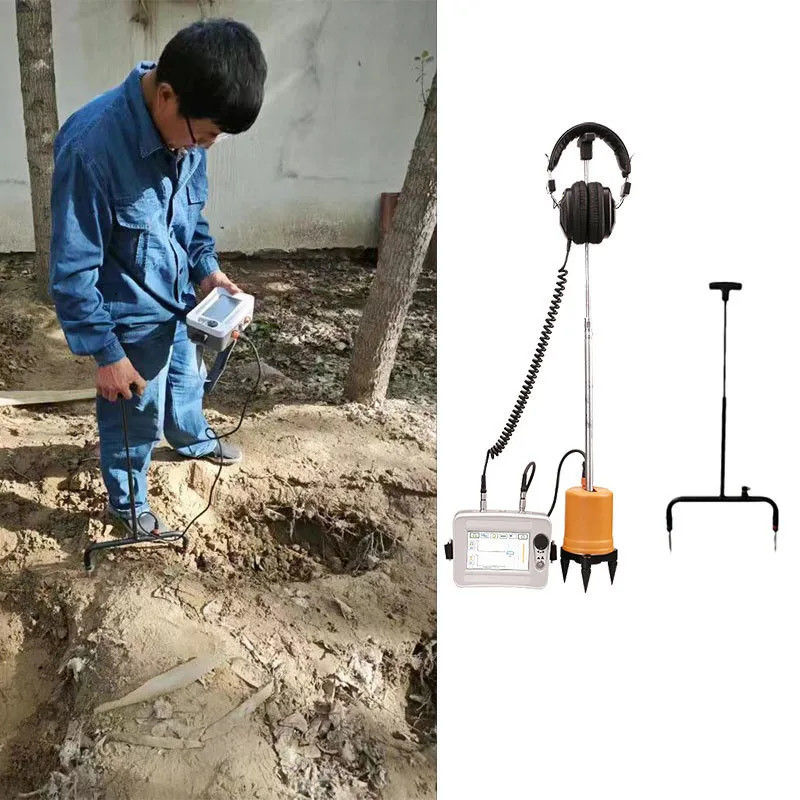

XHDD503E 케이블 결함 탐지기는 케이블 결함 지점의 특정 위치를 결정하기 위해 진동 피커 및 전자기 인덕션의 원리를 사용합니다.진동파와 같은 물리적 현상, 결함 지점 플래시가 방출을 통해 생성되는 소리 파동과 전자기 파동은 고정 지점 기기의 특수 탐사기로 감지됩니다.케이블 결함 고정 포인트 계기로 증폭, 그리고 표시 및 출력. 마지막으로 결함 지점의 정확한 위치는 시험 대상자의 청각과 시각에 의해 결정됩니다. 즉,케이블의 고장점은 케이블 위에 위치하고 대략적인 측정 범위 내에 있습니다..

기술 자료

필터링 매개 변수	풀 패스	100Hz ~ 1 600Hz
	낮은 패스	100Hz ~ 300Hz
	높은 패스	160Hz ~ 1 600Hz
	밴드 패스	200 Hz ~ 600 Hz
채널 이득	8 조절 가능
자기 채널 이득	8 조절 가능
단계 전압 증가	8 조절 가능
출력 이득	16 (0 ~ 112db)
출력 임페던스	350Ω
음향 자기 위치 정밀도	0.2m 미만입니다.
단계 전압 위치 정밀성	0.5m 미만입니다.
경로분별 정확성	0.5m 미만입니다.
기능	BNR 백그라운드 노이즈 감축 및 무성 노이즈 감축 기능
표시 제어 모드	5인치 밝은 터치 스크린 제어
전원 공급	4*18650 표준 리?? 배터리
대기 시간	8시간 이상
실내 온도	-25 ~ 65°C; 상대 습도: ≤ 90%

정확한 지하 결함 탐지를 위한 음향-자기 동기화 기능을 갖춘 고급 케이블 결함 핀 포인터| XHDD503E

특징:

15인치 터치 민감성 LCD가 햇빛 아래의 가시성을 보장합니다.

24개의 테스트 모드가 있습니다. 표준 모드, 향상된 모드, 소음 감축 모드, 사용자 지정 모드.

3그것은 4 개의 위치 메소드: 음향 측정, 자기 측정, 음향 및 자기 동기화 방법, 전압 방법.

4그것은 배경 소음 감축 기술을 가지고 있으며 다양한 필터링 방법 중에서 선택할 수 있습니다.

5BNR 백그라운드 노이즈 감축 및 무성 기능이 있습니다.

6경로 오차 표시 기능이 있습니다.

7다층 물리 격리 신호 센서, 방수 IP65 등급으로 장착

8내장된 대용량 리?? 배터리, 긴 대기 시간, 빠른 충전기와 장착

9작고 가벼운, 조작이 쉽고 인터페이스가 간단합니다.

포장 목록

정확한 지하 결함 탐지를 위한 음향-자기 동기화 기능을 갖춘 고급 케이블 결함 핀 포인터| XHDD503E

자주 묻는 질문

Q: AMS, BNR 및 A-프레임 감지 모드는 각각 어떤 기능을 합니까?

AMS (Acoustic-Magnetic Synchronization) 는 플래시오버 결함을 정확하게 파악하기 위해 음향 및 전자기 신호를 결합합니다.BNR (백그라운드 노이즈 리듀션) 는 도시 또는 산업 환경에서 주변 노이즈를 필터링합니다.A-프레임 단계 전압 탐지 는 지상 잠재적 경사 를 측정 함 으로 직접 묻힌 케이블 에 있는 껍질 / 단열 결함 을 탐지 합니다.함께 그들은 케이블 결함 식별 시나리오의 전체 스펙트럼을 커버.

질문: 지표가 얼마나 정확하고 얼마나 깊은 지를 감지할 수 있습니까?

음향-마그네틱 동기화는 0.1m의 정밀도를 달성하여 발굴 구역을 약 30cm 지름으로 줄입니다. 탐지 깊이는 토양 조건과 결함 배charge 에너지에 달려 있습니다.일반적으로 표준 플래시오버 결함에서 5-8m에 도달합니다.분리된 음향 채널과 자기 채널이 맞물려서 확인을 합니다.

Q: 터치 스크린 인터페이스는 현장 작업에 무엇을 추가합니까?

햇빛으로 읽을 수 있는 터치 스크린은 음향 파동 형태와 자기장 강도에 대한 명확한 시각 피드백을 제공하여 결함 식별 중 패턴 인식이 가능합니다.운영자는 시각적으로 배열 리듬이 청각 신호와 일치하는지 확인할 수 있습니다디지털 인터페이스는 또한 보고서 문서에 대한 테스트 매개 변수를 저장합니다.

Q: 시내에서 시끄러운 환경에서 시스템이 어떻게 작동할까요?

BNR 기술은 교통, 건설 및 산업 장비의 배경 소음을 디지털로 필터합니다. 자기 채널은 음향 소음에 영향을 받지 않는 2차 확인 신호를 제공합니다.극심한 소음 조건, IP65 등급 소음 격리 기능이 탑재된 헤드폰은 운영자가 주변 소음으로 가려질 수 있는 희미한 결함 방출 소리에 집중할 수 있도록 합니다.

질문: 현장에서 배터리 수명이 얼마나 될까요?

XHDD503E는 완전한 충전으로 8시간 이상의 연속 작동을 제공하며, 전체 필드 전환에 충분합니다. 빠른 충전으로 점심 휴식이나 사이트 간 환승 중에 배터리를 충전합니다.IP65등급의 밀폐된 배터리 상자는 습한 환경에서 야외에서 장기간 사용 시 습기가 침투하지 않도록 보호합니다..

질문: 어떤 보증과 지원이 포함되어 있습니까?

제조 결함을 포함 한 12 개월 표준 보증, 평생 기술 지원. CE 및 ISO 인증. 각 단위는 사용자 설명서, 헤드폰, 운반 케이스 및 충전기를 포함합니다.선택적 인 현장 교육 및 연장 보증 계획기술적인 문의는 보통 24시간 이내에 응답됩니다.

평점 및 리뷰

전체 등급

4.0

이 공급업체에 대한 50개의 리뷰를 기반으로 합니다.

등급 스냅샷

다음은 모든 평점의 분포입니다.

5 별

50%

4 별

3 별

50%

2 별

1 별

모든 리뷰

João Carlos Ferreira

Brazil Mar 24.2026

도움 이 될 것 입니다 (1)

The XHGX507 is a reliable cable testing solution with accurate results and stable performance. It has helped our team locate cable issues faster and improve maintenance efficiency. The only areas that could be improved are the learning curve for new operators and adding more language options for international users. After proper training, the equipment is easy to use and performs very well in field applications

Rajesh Kumar Sharma

India Mar 18.2026

도움 이 될 것 입니다 (3)

We have been using the XHDD503 for cable fault detection and maintenance work in our distribution network projects. In cities like Bengaluru, where underground cable systems are widely used in commercial and residential areas, quick fault identification is very important for reducing outage time. The XHDD503 has helped our team improve the efficiency of cable testing. The measurement results are accurate, the waveform display is clear, and it helps engineers locate fault points faster during emergency maintenance operations. We also appreciate its portable design and simple operation. Our technicians can carry the equipment easily to different job sites and complete testing work more efficiently. One area that could be improved is that new operators need some training before they can fully understand all testing functions. Also, adding more local language options would be helpful for some technicians. Overall, the XHDD503 is a reliable and cost-effective solution for cable maintena
