| Place of Origin: | Shaanxi |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| Model Number: | XHHV535-4TS |
XHHV535-4TS 고전압 펄스 발생기는 저압 및 고압 케이블 고장 테스트에서 임펄스 방전 및 내전압 테스트에 사용할 수 있습니다. 고정밀 테스트 케이블 고장 샘플링 파형 모듈과 소형 변압기가 내장되어 있어 충격으로 인한 손상 없이 효과를 진정으로 달성할 수 있으며 자동 타이밍 충격, 수동 충격 및 내전압 테스트 기능도 갖추고 있습니다.

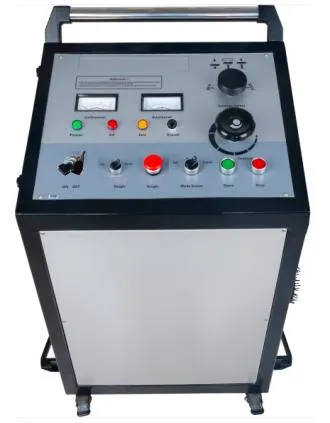

이 장치는 고전압 DC 소스, 에너지 저장 커패시터, 방전 볼 장치, 자동 방전 장치 및 전압 레벨 전환 장치를 카트형 고급 실험 장비로 통합합니다. 트롤리형 고급 실험 장비입니다. 이 장비는 기존 실험 장치의 사용 편의성, 휴대성, 안전성 및 신뢰성 문제를 완전히 해결합니다.
XHHV535-4TS 트롤리형 고전압 펄스 발생기를 사용할 때 기능 스위치를 선택한 후 시작 버튼을 누르면 고전압 승압 작업이 수행됩니다. 사용 후 중지 버튼을 누르면 내부 시스템이 축적기에 남아 있는 고전압을 자동으로 방출합니다.
고전압 서지 발생기는 제로 스타트 보호 기능도 갖추고 있어 장치 작동을 더욱 안전하고 신뢰할 수 있습니다. 초단락 보호 기능이 있어 고전압 출력이 직접 접지로 작동할 수 있습니다. 3단 전압 범위 및 커패시턴스 용량 전환 기능을 통해 사용자는 다양한 케이블 전압 요구 사항에 따라 다른 장비 전압 적응 기어를 선택할 수 있어 테스트 프로세스가 더 쉬워집니다.
| 임펄스 고전압 | 0~32kV, 0~16kV, 0~8kV 3단 조절 |
|---|---|
| 고전압 분압 | 1.5 레벨 |
| 내장 커패시터 | 4μF/32kV, 16μF/16kV, 64μF/8kV 조절 가능한 3단 조절 |
| 방전 전력 | 모두 2048J |
| 충격 전력 | 2KVA |
| 출력 전압 극성 | 음극 |
| 충격 시간 | 자동 충격 시 약 5초, 수동 충격 시 임의 제어 시간 |
| 과열 보호 | 85℃ |
| 전원 공급 장치 | AC220V±10%, 50Hz±2Hz (60Hz 맞춤 제작 가능) |
| 주변 온도 | -20~+50℃ |
Q: 고전압 서지 발생기는 케이블 고장 탐지에서 어떻게 작동합니까?
서지 발생기는 고에너지 펄스를 고장 케이블로 방전시켜 고장 지점에서 제어된 고전압 아크를 생성합니다. 이 아크는 음향 신호(지면 마이크로폰으로 감지할 수 있는 큰 쿵쿵거리는 소리)와 전자기 펄스(유도 수신기로 감지 가능)를 모두 생성합니다. 음향 및 전자기 신호 도착 시간을 결합하여 작업자는 음향-자기 동기화라는 기술을 사용하여 정확한 고장 위치를 정밀하게 파악할 수 있습니다.
Q: 다른 케이블 유형에 어떤 전압 범위를 선택해야 합니까?
전압 선택은 일반적으로 케이블의 정격 작동 전압을 기준으로 합니다. 저전압 케이블(최대 1kV)의 경우 8kV 또는 12kV 범위를 사용합니다. 중전압 배전 케이블(6-15kV)의 경우 16kV 범위가 적합합니다. 고전압 송전 케이블(35kV 이상)의 경우 32kV 범위를 사용합니다. 항상 케이블 제조업체의 최대 테스트 전압 사양을 참조하고 고전압 작업 중 모든 안전 거리가 유지되는지 확인하십시오.
Q: 서지 발생기 작동 중 어떤 안전 예방 조치를 준수해야 합니까?
고전압 서지 발생기 테스트에는 엄격한 안전 프로토콜이 필요합니다. 연결하기 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판과 함께 테스트 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 직원은 아크 등급 의류, HV 절연 장갑 및 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 자동 방전(전원 차단 시), 비상 정지 및 무전압 인터록과 같은 통합 안전 기능은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다.
Q: 이 장치의 여러 에너지 레벨(줄)의 장점은 무엇입니까?
다른 에너지 레벨은 다른 진단 목적을 제공합니다. 낮은 에너지 설정(예: 864J–1024J)은 초기 고장 확인 및 고저항 고장 위치 파악에 이상적이며, 과도한 에너지는 케이블 손상을 악화시킬 수 있습니다. 중간 에너지(1225J–2048J)는 대부분의 일반적인 고장 위치 파악에 최적의 음향 신호 강도를 제공합니다. 높은 에너지(2450J 이상)는 감지 가능한 음향 신호를 생성하기 위해 더 강력한 아크 생성이 필요한 매우 긴 케이블, 깊은 매립 시나리오 또는 고임피던스 고장에 사용됩니다. 3단계 선택을 통해 작업자는 현장 조건에 맞게 에너지 출력을 조정할 수 있습니다.
Q: 이 서지 발생기에는 어떤 보증 및 지원이 포함되어 있습니까?
제조 결함에 대한 12개월 표준 보증 및 평생 기술 지원. CE 및 ISO 9001:2015 인증. 각 장치에는 서지 발생기, HV 출력 케이블, 접지 케이블, 방전 로드, 사용자 설명서 및 안전한 운송을 위한 잠금 캐스터가 있는 대형 트롤리가 포함됩니다. 요청 시 현장 설치, 시운전 및 작업자 안전 교육을 제공합니다. 방전 간극, 커패시터 및 HV 다이오드를 포함한 예비 부품은 신속한 교체를 위해 재고가 있습니다.
