| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| Model Number: | XHHV535-4Z |

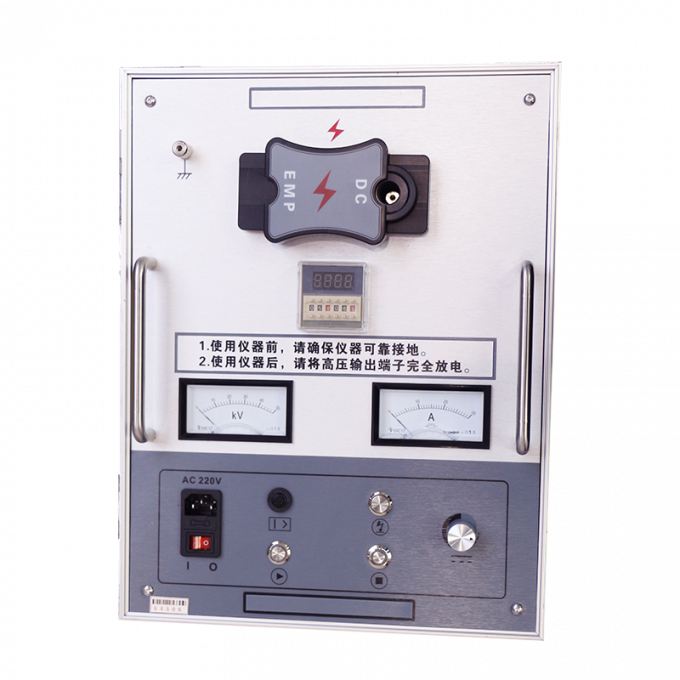

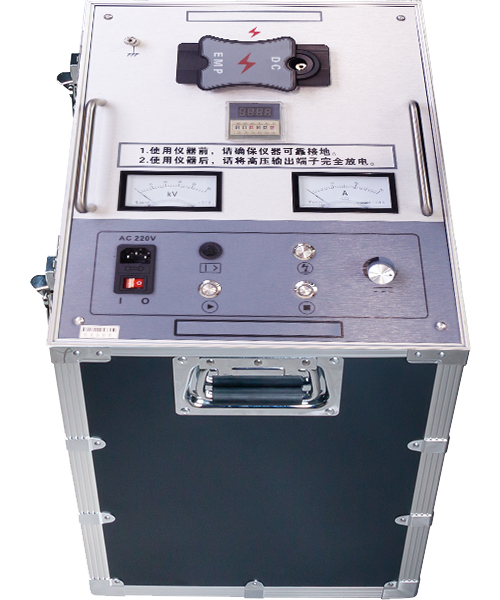

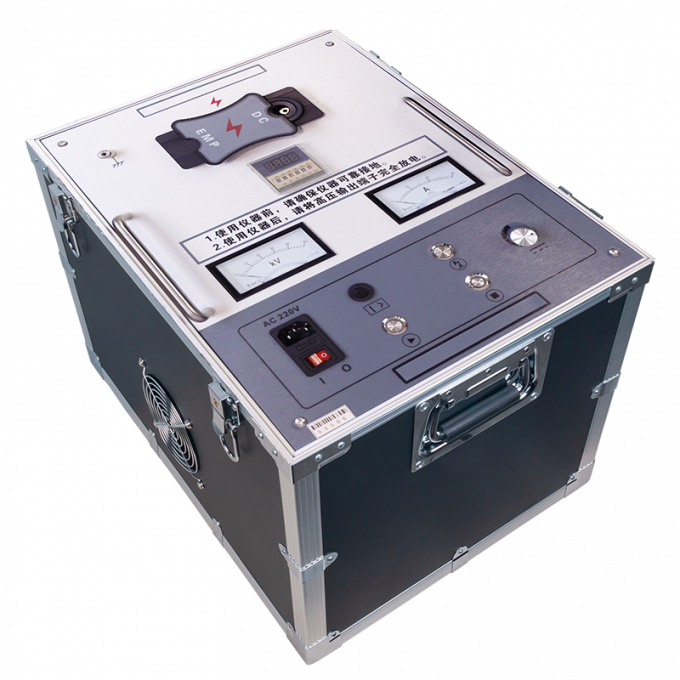

의XHHV535-4Z고전압 펄스 발전기는 DC 고전압 펄스 신호를 생성하고 필요한 매개 변수와 전기 테스트 신호를 생성하는 데 사용되는 시스템입니다.그것은 종종 충동 고전압 전원 공급 장치로 사용된다 전력 케이블의 결함 검출을 위해 전압 수준 35kV 이하충격 전압은 0-35kV, 내장4μF 콘덴서, 그리고 방출 에너지는 최대2450J.
XHHV535-4Z HV 급증 발생기는 충전 회로와 방출 회로로 구성됩니다. 고전압 케이블의 전압을 샘플링하고 전압 조절 제어 회로로 전송합니다.일반적으로 고전압 플래시오버 결함 테스트 및 음향-자기 동기화 결함점 결정에 사용됩니다.이 장치는 DC 고전압 소스, 에너지 저장 콘덴시터 및 배열 공 틈을최대 40kg그것은 완전히 전통적인 테스트 트랜스포머, 작동 상자, 100 킬로그램 이상 무게의 펄스 에너지 저장 콘덴서,가장 가벼운 휴대용 DC 충동 고전압 장비현재 사용할 수 있습니다.
| 충격 고전압 | 0~35kV (조정 가능) |
|---|---|
| 내장 콘덴시터 | 4μF |
| 방출 에너지 | 최대 2450J |
| 출력 전압 극성 | 음극성 |
| 충격력 | 400W |
| 단회로 전류 | 0~320mA |
| 고전압 정확성 | 1.5 레벨 |
| 과열 보호 | 65°C |
| 과류 보호 | 12A (8S 이상) 저전압 측면 |
| 무게 | 최대 40kg |
| 크기 | 430L × 345W × 550H mm |
| 전원 공급 | AC220V±15%, 50Hz±2Hz (60Hz 사용자 정의) |
| 환경 온도 | -25 ~ +65°C |
Q: 고전압 급류 발전기는 케이블 결함 검출에 어떻게 작동합니까?
전압 발생기는 고전력 펄스를 결함된 케이블에 방출하여 결함 지점에서 제어되는 고전압 활을 만듭니다.이 활은 음향 신호 (지구 마이크 로 감지 할 수 있는 큰 펄싱 소리) 와 전자기 펄스 (인덕티브 수신기 로 감지 할 수 있는 소리) 를 동시에 생성 한다음향 신호와 전자기 신호의 도착 시간을 결합함으로써, 운영자는 음향-자기 동기화로 알려진 기술로 정확한 결함 위치를 정확하게 파악할 수 있습니다.
Q: 각종 케이블에 대해 어떤 전압 범위를 선택해야 합니까?
전압 선택은 일반 지침으로 케이블의 정형 작동 전압을 따릅니다. 저전압 케이블 (1kV까지) 에서 8kV 또는 12kV 범위를 사용하십시오. 중전압 유통 케이블 (6-15kV) 에서16kV 범위가 적합합니다.고전압 전송 케이블 (35kV 이상) 에서 32kV 범위를 사용하십시오.항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 허가가 유지되도록하십시오..
질문: 급증 발전기 가동 시 어떤 안전 예방 조치가 지켜져야 합니까?
고전압 급류 발전기 테스트는 엄격한 안전 프로토콜을 요구합니다. 연결하기 전에 케이블이 완전히 전력을 제거하고 모든 전원으로부터 격리되어 있는지 항상 확인합니다.경고 신호로 시험 구역 주위를 최소 5m 안전 둘레를 설정모든 직원은 弧形급 의류, HV 단열 장갑 및 다이 일렉트릭 오버쇼를 포함한 적절한 PPE를 착용해야합니다.비상 정지, 그리고 제로 전압 융합은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 결코 대체해서는 안됩니다.
질문: 이 단위에서 여러 에너지 레벨 (주일) 의 장점은 무엇입니까?
다른 에너지 수준은 다른 진단 목적을 제공합니다. 낮은 에너지 설정 (예를 들어,864J1024J) 는 초기 결함 확인 및 과도한 에너지가 케이블 손상을 악화시킬 수있는 고 저항 결함을 찾아내는 데 이상적입니다.중간 에너지 (1225J ∼ 2048J) 는 대부분의 일상적인 결함 탐지에 최적의 음향 신호 강도를 제공합니다. 높은 에너지 (2450J +) 는 매우 긴 케이블, 깊은 매장 시나리오,또는 감지 가능한 음향 사인을 생성하기 위해 더 강한 활을 생성해야하는 높은 임피던스 결함3단계 선택은 운영자가 에너지 출력을 현장 조건에 맞추도록 허용합니다.
질문: 이 급증 발생기와 함께 어떤 보증과 지원이 포함되어 있습니까?

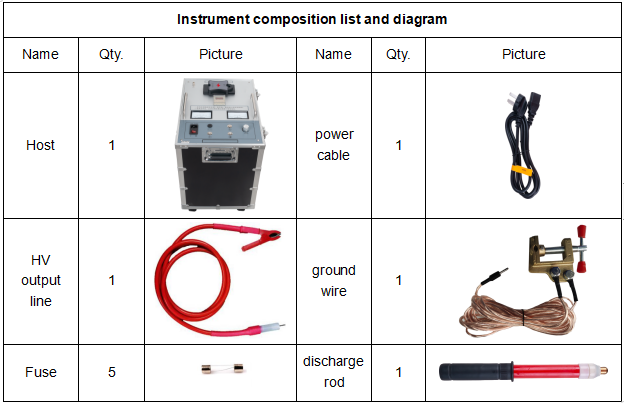

평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 9001:2015 인증. 각 단위에는 초상압 발생기, HV 출력 케이블, 지상 케이블,방출 막대기, 사용 설명서, 그리고 견고한 운송 케이스. 현장 설치, 운용 및 운영자 안전 교육은 요청에 따라 제공됩니다.그리고 HV 다이오드가 빠르게 교체될 수 있도록 준비되어 있습니다..
