| Place of Origin: | Shaanxi |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| Model Number: | XHHV535-4TSB |

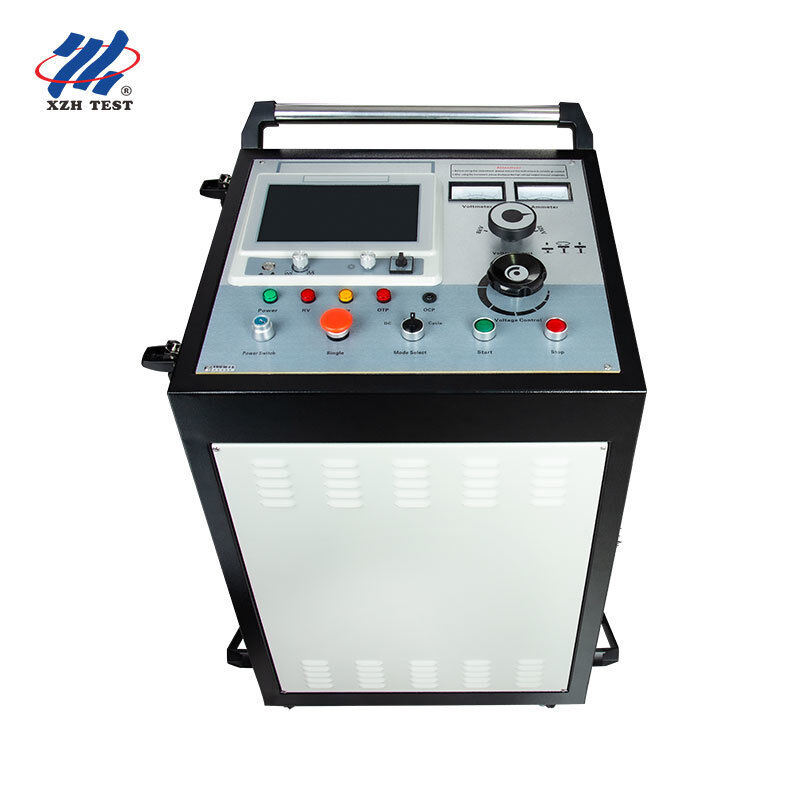

의XHHV535-4TSB전력 케이블의 주요 단열 결함을 감지하기 위한 통합 케이블 결함 테스트 시스템입니다.35kV 이하이 시스템은 두 가지 통합된 구성 요소로 구성됩니다.터치 스크린 TDR 케이블 결함 검사기그리고고전압 펄스 발전기, 완전한 턴키 진단 솔루션을 형성합니다.
이 케이블 결함 테스트 시스템은 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블,각종 재료로 만들어져 있고, 각종 가로단과 매체로 되어 있는 매장선, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.GB/T 18268.1,DL/T 849.1-2019, 그리고JJF1042-2020.
| 케이블 결함 검사기 | |
|---|---|
| 시험 방법 | 저전압 펄스, 고전압 플래시오버, 멀티 펄스 (ARC) |
| 샘플링 비율 | 200MHz |
| 테스트 범위 | 최대 60km |
| 펄스 너비 | 0.2μs & 2μs |
| 실명 구역 | ≤ 10m |
| 표시 | 터치 스크린 LCD |
| 배터리 | 내장된 고용량 리?? 이온 |
| 고전압 펄스 발전기 | |
| 충격 고전압 | 0~32kV (조정 가능) |
| 내장 콘덴시터 | 4μF |
| 방출 에너지 | 2048J |
| 출력 모드 | DC 저항 / 단일 펄스 / 주기 펄스 |
| 정확성 | 1.5 레벨 |
| 전원 공급 | AC220V±10%, 50Hz (60Hz 커스터마이징) |
| 준수 | |
| 표준 | DL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020 |
이 통합 시스템은전력공사 현장 직원,케이블 테스트 서비스 제공자, 그리고산업 유지보수 팀완전하고 핵심적인 케이블 결함 진단 솔루션을 필요로 합니다. 두 구성 요소 통합 설계는 별도의 테스터와 펄스 생성기 사이의 호환성 문제를 제거합니다.내장 된 메고 엠미터와 리?? 배터리가 TDR 단위의 외부 전원 없이 완전히 자립 현장 작동을 가능하게 하는 동안.
Q: 고전압 급류 발전기는 케이블 결함 검출에 어떻게 작동합니까?
전압 발생기는 고전력 펄스를 결함된 케이블에 방출하여 결함 지점에서 제어되는 고전압 활을 만듭니다.이 활은 음향 신호 (지구 마이크 로 감지 할 수 있는 큰 펄싱 소리) 와 전자기 펄스 (인덕티브 수신기 로 감지 할 수 있는 소리) 를 동시에 생성 한다음향 신호와 전자기 신호의 도착 시간을 결합함으로써, 운영자는 음향-자기 동기화로 알려진 기술로 정확한 결함 위치를 정확하게 파악할 수 있습니다.
Q: 각종 케이블에 대해 어떤 전압 범위를 선택해야 합니까?
전압 선택은 일반 지침으로 케이블의 정형 작동 전압을 따릅니다. 저전압 케이블 (1kV까지) 에서 8kV 또는 12kV 범위를 사용하십시오. 중전압 유통 케이블 (6-15kV) 에서16kV 범위가 적합합니다.고전압 전송 케이블 (35kV 이상) 에서 32kV 범위를 사용하십시오.항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 허가가 유지되도록하십시오..
질문: 급증 발전기 가동 시 어떤 안전 예방 조치가 지켜져야 합니까?
고전압 급류 발전기 테스트는 엄격한 안전 프로토콜을 요구합니다. 연결하기 전에 케이블이 완전히 전력을 제거하고 모든 전원으로부터 격리되어 있는지 항상 확인합니다.경고 신호로 시험 구역 주위를 최소 5m 안전 둘레를 설정모든 직원은 弧形급 의류, HV 단열 장갑 및 다이 일렉트릭 오버쇼를 포함한 적절한 PPE를 착용해야합니다.비상 정지, 그리고 제로 전압 융합은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 결코 대체해서는 안됩니다.
질문: 이 단위에서 여러 에너지 레벨 (주일) 의 장점은 무엇입니까?
다른 에너지 수준은 다른 진단 목적을 제공합니다. 낮은 에너지 설정 (예를 들어,864J1024J) 는 초기 결함 확인 및 과도한 에너지가 케이블 손상을 악화시킬 수있는 고 저항 결함을 찾아내는 데 이상적입니다.중간 에너지 (1225J ∼ 2048J) 는 대부분의 일상적인 결함 탐지에 최적의 음향 신호 강도를 제공합니다. 높은 에너지 (2450J +) 는 매우 긴 케이블, 깊은 매장 시나리오,또는 감지 가능한 음향 사인을 생성하기 위해 더 강한 활을 생성해야하는 높은 임피던스 결함3단계 선택은 운영자가 에너지 출력을 현장 조건에 맞추도록 허용합니다.
질문: 이 급증 발생기와 함께 어떤 보증과 지원이 포함되어 있습니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 9001:2015 인증. 각 단위에는 초상압 발생기, HV 출력 케이블, 지상 케이블,방출 막대기사용 설명서 및 보호 운송 솔루션. 요청에 따라 현장 설치, 시공 및 운영자 안전 교육이 제공됩니다. 방출 틈, 콘덴서,그리고 HV 다이오드가 빠르게 교체될 수 있도록 준비되어 있습니다..
