| Place of Origin: | Shaanxi |
| 브랜드 이름: | XZH TEST |
| Model Number: | XHDJ706 |
| 기능 | 2/3/4극 지구 저항, 토양 저항성, 지구 전압, AC 전압의 측정 |
| 전원 공급 | DC 9V ((Zi-Mn 건조 배터리 R14S 1.5V 6 PCS, 300시간 연속 대기 상태) |
| 측정 범위 |
지구 저항: 0.00Ω ~ 30.00kΩ |
| 토양 저항: 0.00Ωm-9000kΩm | |
| 지상 전압: 0V~600V | |
| 측정 모드 | 정밀 4극 측정, 3극 측정, 간단한 2극 측정 |
| 측정 방법 | 지구 저항: 가등 전류 변전극 방법, 측정 전류 20mA 최대 토양 저항성: 4극 측정 (웨너 방법) 지구 전압: P와 S 사이의 평균 수정-ES) |
| 테스트 주파수 | 128Hz/111Hz/105Hz/94Hz (AFC) |
| 단회로 테스트 전류 | AC 20mA 최대 |
| 오픈 서킷 테스트 전류 | AC 40V 최대 |
| 테스트 전압 파도 | 시노 파동 |
| 전극 거리의 범위 | 1m-100m로 설정할 수 있습니다. |
| 교대 | 지구 저항: 0.00Ω-30.00kΩ, 자동 전환 |
| 토양 저항: 0.00Ωm-9000kΩm, 자동 전환 | |
| 백라이트 | 푸른 스크린 배경 조명, 희미한 장소에 적합 |
| 표시 모드 | 4자리 대형 LCD 디스플레이, 블루 스크린 백라이트 |
| 측정 지표 | 측정 도중 LED 플래시 표시기, LCD 카운트 다운 표시기, 진행 표시기 |
| LCD 프레임 크기 | 128mm × 75mm |
| LCD 창 크기 | 124mm × 67mm |
| 차원 | L × W × H: 215mm × 190mm × 95mm |

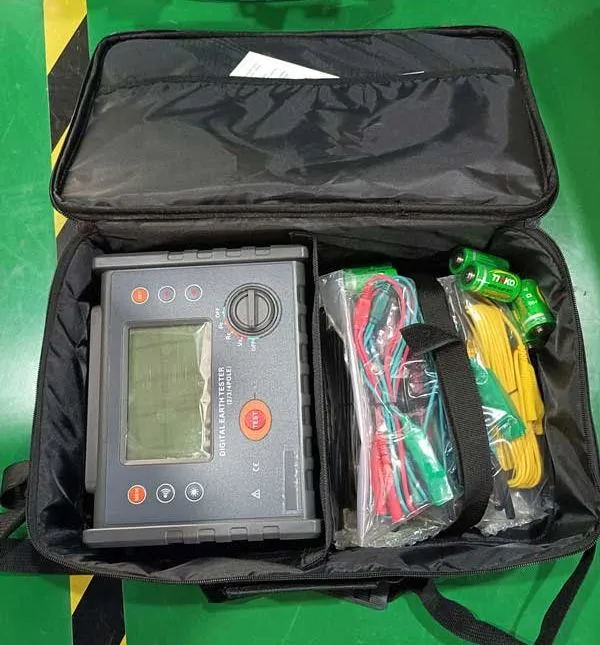

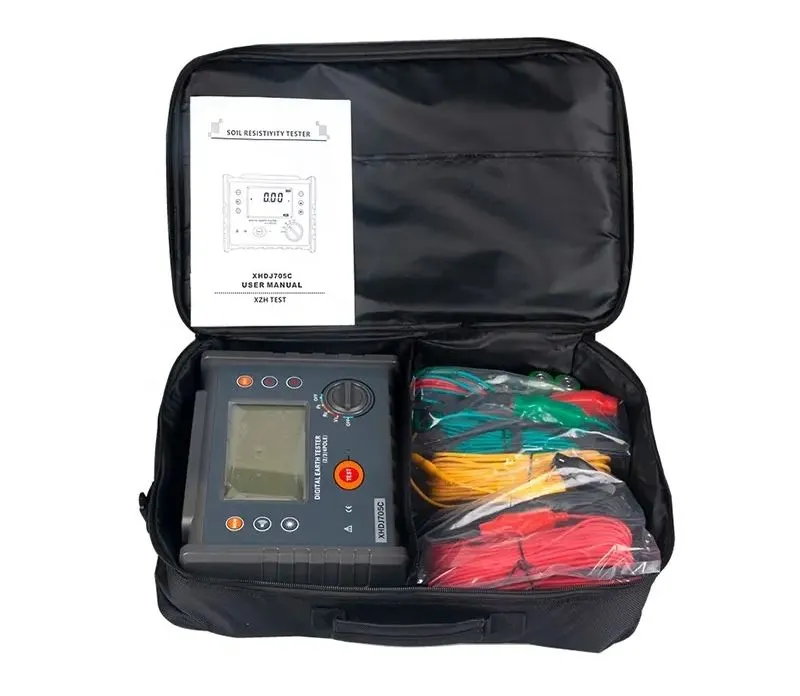

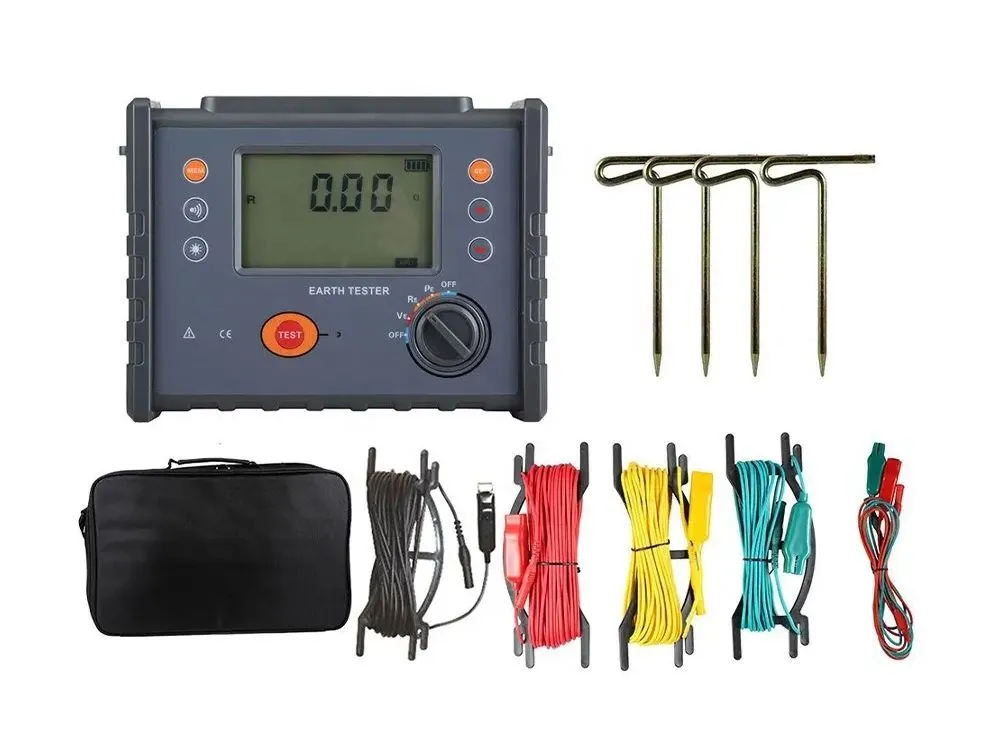

| 표준 테스트 와이어 | 4개의 선: 빨간 20m, 검은 20m, 노란색 10m, 녹색 10m |
| 간단한 테스트 와이어 | 2개의 선: 빨간색 1개 1.6m, 검은색 1개 1.6m |
| 보조 어더링 스틱 | 4개의 케이블: Φ10mm×150mm |
| 측정 속도 | 전압: 약 3배/초 |
| 토양 저항, 토양 저항: 약 5초/시간 | |
| 측정 시간 | 5000회 이상 (단회 테스트, 간격 시간은 최소 30초가 되어야 합니다) |
| 회로 전압 | AC 600V 이하 |
| USB 인터페이스 | USB 인터페이스, 소프트웨어 감독을 지원, 저장 데이터는 컴퓨터에 업로드, 저장 또는 인쇄 할 수 있습니다. |
| USB 통신 케이블 | USB 통신 케이블 1 조각, 길이 1.5m |
| 데이터 저장 | 300세트, "MEM"아이콘 저장 표시기, 디스플레이"전체" 저장소가 가득한 것을 표시하는 아이콘 |
| 데이터 유지 | 데이터 대기 기능: "꽉 잡아" 아이콘 표시 |
| 데이터 읽기 | 데이터 읽기 기능: "읽으세요" 아이콘 표시 |
| 오버플로우 표시 | 측정 범위를 초과하는 오버플로우 함수: "OL" 아이콘 표시 |
| 간섭 테스트 | 자동으로 간섭 신호를 인식합니다. "소음" 장애 전압이 5V를 초과하면 아이콘 표시 |
| 보조 Earthing 테스트 | 보조 지구 저항을 측정 할 수 있습니다, 0.00KΩ-30kΩ ((100R+rC<50kΩ, 100R+rP<50kΩ) |
| 경보 기능 | 측정값이 경보 설정값을 초과하면, "투트-투트-투트" 경보 소리가 있습니다. |
| 배터리 전압 | 배터리 전압이 약 7.5V로 떨어지면 배터리 전압 낮은 아이콘이 표시되어 배터리를 교체하도록 상기합니다. |
| 전력 소비 |
대기 상태: 약 20mA (반등 꺼) |
| 부팅 및 백라이트: 약 45mA (25mA 백라이트 없이) | |
| 측정: 약 100mA (반등 꺼) | |
| 무게 |
전체 무게: 4.5kg ( 패키지 포함) |
| 검사기: 950g (배터리 포함) | |
| 테지 와이어: 1560g | |
| 보조 어더링 막대기: 935g (4pcs) | |
| 작업 온도 및 습도 | -10oC-40oC, 80%rH 이하 |
| 저장 온도 및 습도 | -20oC-60oC, 70%rh 이하 |
| 과부하 보호 | 지구 저항을 측정: 각 인터페이스 사이의C(H) -E,P ((S) -ES, AC 280V/3초 |
| 단열 저항 | 20MΩ 이상 (회로와 장벽 사이는 500V) |
| 전압을 견딜 수 있는 장치 | AC 3700V/rms (회로와 장치 사이에) |
| 전기 자기 특성 | IEC61326 (EMC) |
| 보호 유형 | IEC61010-1 (CAT III 300V,CAT IV 150V,오염 2), IEC61010-031, IEC61557-1 (지질 저항), IEC61557-5 (토양 저항성), JJG 366-2004 |
