| Place of Origin: | Shaanxi |
| 브랜드 이름: | XZH TEST |
| Model Number: | XHGX507C |
기술 매개 변수:
송신기:
| 기능 | 여러 주파수 신호 전송 방식 |
| 전원 공급 | 10.8V대용량 재충전 가능한 리?? 배터리 |
| 출력 방법 | 직접 연결 방법, 결합 방법, 인덕션 방법 |
출력 주파수 |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 650.6kHz, 81.9kHz, 197kHz |
| 출력 모드 | 자동 식별, 다른 액세서리에 따라 자동 식별 |
| 출력 전력 | 최대 15W, 9수준 조정 가능 |
| 임피던스 | 완전 자동 실시간 임피던스 매칭 및 보호 기능 |
| 직접 출력 전압 | 150Vpp최대 |
| 회로 보호 | 과부하 및 단회로 보호 |

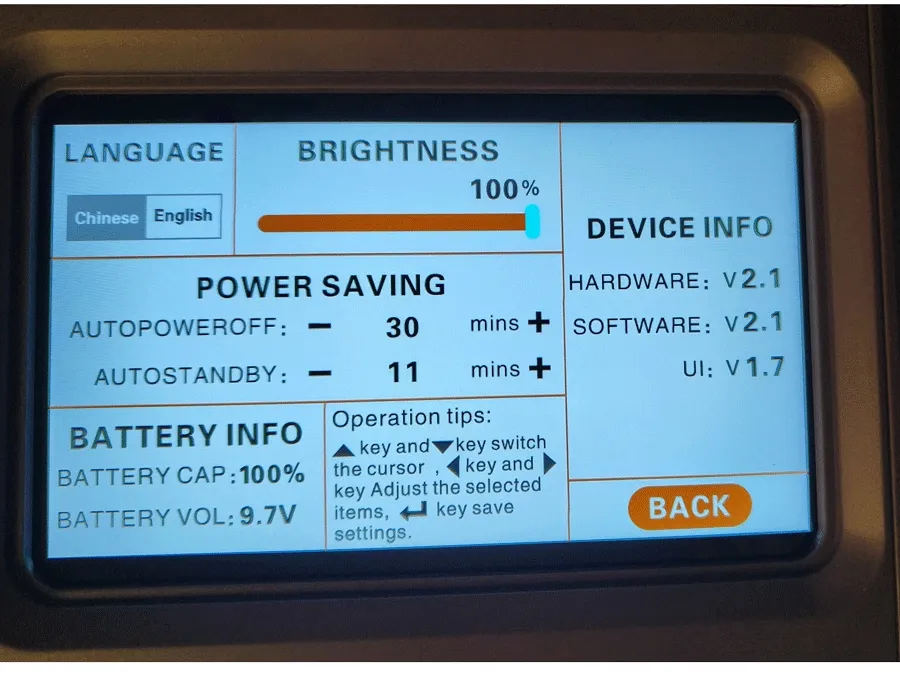

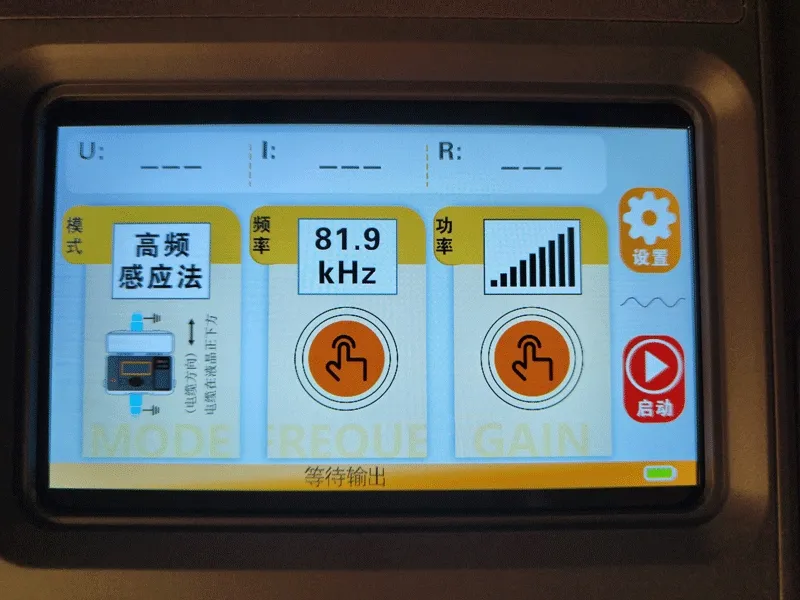

| 액체 결정 | 5-인치LCD컬러 스크린 |
| 만져 | 예, 용량 터치 |
| 기기 크기 | - 뭐?320mm (길이) × 275mm (폭) × 145mm (높이) |
수신기:
기능 |
파이프 라인 탐지 (케이블 위치 추적, 방향 표시, 깊이 측정, 전류 측정), 케이블 식별, A 프레임 결함 탐지 (선택 기능) |
| 전원 공급 | 8.4V대용량 재충전 가능한 리?? 배터리 |
| 입력 방법 | 내장 수신 스핀, 유연한 칼리퍼, A- 프레임(선택 기능) |
수신 주파수 |
활성 감지 주파수: 640Hz,1.28kHz,2.56kHz,3.20kHz,40.09kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz 전력 주파수 수동 감지 주파수: 50Hz, 60Hz250Hz RF 수동 감지 주파수 대역: 중앙 주파수는320.7kHz, 65.6kHz, 81.9kHz,197kHz |
| 파이프 라인 감지 모드 | 넓은 피크 방법, 좁은 피크 방법, 계곡 방법 |
| 파이프 라인 감지 디스플레이 | 클래식 위치 설정 모드, 유선 순환 모드, 신호 왜곡 측정 모드 |
파이프 라인 감지 범위 |
직접 연결 방법: 일반적으로 케이블 길이는0~20킬로미터, 이는 주로 지상 저항, 케이블 저항 및 케이블에 의해 결정됩니다묻기 깊이. 연결 방법: 일반적으로 케이블 길이는0~10킬로미터, 이는 주로 지상 저항, 케이블 저항 및 케이블에 의해 결정됩니다묻기 깊이. 케이블 매장된 사람2m 깊이 |
| 깊이 와 흐름 | 케이블 깊이와 전류 값을 실시간으로 표시합니다. |
| 파이프 라인 측정 깊이 | 0~20m |
깊이 정확성 |
평면 위치 정밀 위치 정밀: 목표 케이블 또는 파이프 라인의 중축 위치:± 5% (매장 깊이 0-3m) -10% (매장 깊이3m-20m) |
진실 한 조언 이나 거짓 한 조언 |
인접 케이블에서 간섭을 제거합니다. 인접 케이블을 측정 할 때, 인접 케이블의 측정서로 다른 신호 강도와 인접 케이블에 의해 공급되는 측정 된 전류 단계에 따라 구별 할 수 있습니다. 케이블 추적 프로세스 동안 단계 테이블을 관찰하십시오. 디스크와 포인터는 테스트 케이블을 인접 케이블에서 구별하기 위해 |
| 건전 한 지침 | 신호 강도에 따라 변하는 FM 음 |
| 방해 방지 디스플레이 | 녹색: 방해가 없습니다. 녹색: 좋은 (결과는 신뢰할 수 있습니다)) 빨간색: 심각한 간섭 (결과는 신뢰할 수 없습니다)) |
간섭 방지 능력 |
극히 좁은 수신 주파수 대역과 독특한 디지털 처리 방법은 근처에 있는 가동 케이블과 파이프 라인의 전력 주파수 및 하모닉 간섭을 완전히 억제할 수 있습니다. |
간섭 거리는 |
결합 방법과 인덕션 방법을 사용할 때, 송신기는 짧은 거리에 간섭을 생성합니다.간섭 거리는 전송 전력과 주파수와 관련이 있습니다.전력이 높고 주파수가 높을수록 간섭이 강해집니다. 수신기가 송신기에 의해 방해받지 않는 최소 거리는 종종 실험적 결정이 필요합니다. 파이프 라인 탐지: 결합 방법간섭이 없는 것을 확인할 수 있습니다.그 너머5m, 인덕션 방법은 20m 이상 간섭을 확인 할 수 없습니다케이블 식별: 연결 방법그 이상의 간섭이 없다는 것을 확인할 수 있습니다.2~5m |
케이블 식별 |
확인m방법:유연성 알리퍼 지능 식별수 가동 가능한 케이블 정렬: 1 ~ 20; 캘리브레이션 값: 수신 신호와 전송 신호의 현재 비율은성공적 인 식별의 조건 중 하나인 캘리브레이션 값의 75%에서 135% 사이 방향성: 송신 클램프, 수신 클램프 및 로딩 신호는 동일한 방향으로 위치해야 하며, 이는 성공적인 식별의 조건 중 하나입니다. |
케이블 식별 탐지 범위 |
직접 연결 방법: 루프 저항의 신호를 식별 할 수 있습니다.0Ω~8kΩ(일반적으로 케이블 길이가0~20킬로미터, 주로 지상 저항과 케이블 저항에 의해 결정됩니다) 결합 방법: 루프 저항이0Ω ~ 1kΩ(일반적으로 케이블 길이가0~6cm (주로 지착 저항과 케이블 저항에 의해 결정됩니다) |
| 액체 결정 | 4.3-인치 LCD컬러 스크린(고등 밝기 화면)햇빛에서 볼 수 있습니다. |
| 만져 | 예, 용량 터치 |
| 크기 | - 뭐?350mm (길이) × 155mm (폭) × 700mm (높이) |
| 품질 | - 뭐? 2kg |
| 연결 인터페이스 | USB C 타입포트, 항공 소켓 |
| 코일 내부 지름 | φ200mm (더 큰 지름은 필요에 따라 사용자 정의 될 수 있습니다)) |
| 작업 온도 및 습도 | -10oC~40oC아래쪽 80% Rh |
| 저장 온도 및 습도 | -10oC ~ 50oC, 95%RH ≤응축이 없습니다. |
| 압력 저항 | AC2000V/rms (껍질의 앞쪽과 뒷쪽 끝들 앞에) |
| 안전에 적합합니다규정 | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326오염 정도2 |
