| Place of Origin: | Shaanxi |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO、CE |
| Model Number: | XHGX507C |
건설 전 조사팀을 위해 특별히 제작된 것으로 프로젝트 준수 및 위험 완화를 위해 신뢰할 수 있는 지하 유틸리티 검증을 필요로 합니다.
제품 설명:

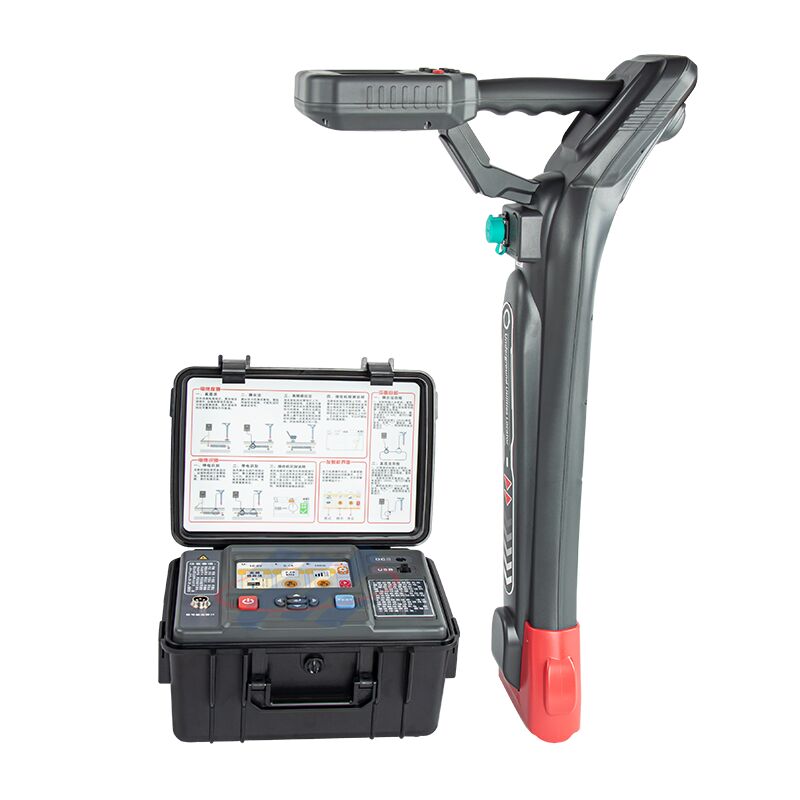

지능형 케이블파이프 라인탐지기,파이프 라인 테스터 또는 경로 테스터로도 알려져 있으며, 강력한 포괄적인 성능을 가진 경로 탐지 도구입니다.
파이프 라인 경로 탐지, 케이블 식별, 결함 탐지, 등. 도구는 송신기, 전송 전류 클램프,수신기,수용 유연 전류 클램프, 연결 시험 선, A-프레임 (선택).
의지능형 케이블 파이프 라인 감지기경로 탐지, 파이프 라인 인구 조사 및 광선보다 낮은 환경에서 금속 파이프 라인 및 지하 케이블의 깊이 측정에 사용할 수 있습니다. 도구는 다양한 필터링 기술을 사용합니다.간섭 방지 기능, 깊이를 정확하게 위치하고 측정 할 수 있으며, 다양한 지하 금속 파이프 라인, 파이프 라인 관리 및 유지 관리의 탐지 및 순찰에 적합합니다.도시 계획 및 건설, 전원 공급 및 기타 부서. 파이프 라인 유지보수 장치에 필요한 도구 중 하나입니다. 이 기능은 신호 송신기, 수신기,신호 전송 클램프와 연결 시험 선.
기술 데이터:
송신기:
| 기능 | 여러 주파수 신호 전송 방식 |
| 전원 공급 | 10.8V대용량 재충전 가능한 리?? 배터리 |
| 출력 방법 | 직접 연결 방법, 결합 방법, 인덕션 방법 |
출력 주파수 |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 650.6kHz, 81.9kHz, 197kHz |
| 출력 모드 | 자동 식별, 다른 액세서리에 따라 자동 식별 |
| 출력 전력 | 최대 15W, 9수준 조정 가능 |
| 임피던스 | 완전 자동 실시간 임피던스 매칭 및 보호 기능 |
| 직접 출력 전압 | 150Vpp최대 |
| 회로 보호 | 과부하 및 단회로 보호 |
| 액체 결정 | 5-인치LCD컬러 스크린 |
| 만져 | 예, 용량 터치 |
| 기기 크기 | - 뭐?320mm (길이) × 275mm (폭) × 145mm (높이) |
수신기:
기능 |
파이프 라인 탐지 (케이블 위치 추적, 방향 표시, 깊이 측정, 전류 측정), 케이블 식별, A 프레임 결함 탐지 (선택 기능) |
| 전원 공급 | 8.4V대용량 재충전 가능한 리?? 배터리 |
| 입력 방법 | 내장 수신 스핀, 유연한 칼리퍼, A- 프레임(선택 기능) |
수신 주파수 |
활성 감지 주파수: 640Hz,1.28kHz,2.56kHz,3.20kHz,40.09kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz 전력 주파수 수동 감지 주파수: 50Hz, 60Hz250Hz RF 수동 감지 주파수 대역: 중앙 주파수는320.7kHz, 65.6kHz, 81.9kHz,197kHz |
| 파이프 라인 감지 모드 | 넓은 피크 방법, 좁은 피크 방법, 계곡 방법 |
| 파이프 라인 감지 디스플레이 | 클래식 위치 설정 모드, 유선 순환 모드, 신호 왜곡 측정 모드 |
파이프 라인 감지 범위 |
직접 연결 방법: 일반적으로 케이블 길이는0~20킬로미터, 이는 주로 지상 저항, 케이블 저항 및 케이블에 의해 결정됩니다묻기 깊이. 연결 방법: 일반적으로 케이블 길이는0~10킬로미터, 이는 주로 지상 저항, 케이블 저항 및 케이블에 의해 결정됩니다묻기 깊이. 케이블 매장된 사람2m 깊이 |
| 깊이 와 흐름 | 케이블 깊이와 전류 값을 실시간으로 표시합니다. |
| 파이프 라인 측정 깊이 | 0~20m |
깊이 정확성 |
평면 위치 정밀 위치 정밀: 목표 케이블 또는 파이프 라인의 중축 위치:± 5% (매장 깊이 0-3m) -10% (매장 깊이3m-20m) |
진실 한 조언 이나 거짓 한 조언 |
인접 케이블에서 간섭을 제거합니다. 인접 케이블을 측정 할 때, 인접 케이블의 측정서로 다른 신호 강도와 인접 케이블에 의해 공급되는 측정 된 전류 단계에 따라 구별 할 수 있습니다. 케이블 추적 프로세스 동안 단계 테이블을 관찰하십시오. 디스크와 포인터는 테스트 케이블을 인접 케이블에서 구별하기 위해 |
| 건전 한 지침 | 신호 강도에 따라 변하는 FM 음 |
| 방해 방지 디스플레이 | 녹색: 방해가 없습니다. 녹색: 좋은 (결과는 신뢰할 수 있습니다)) 빨간색: 심각한 간섭 (결과는 신뢰할 수 없습니다)) |
간섭 방지 능력 |
극히 좁은 수신 주파수 대역과 독특한 디지털 처리 방법은 근처에 있는 가동 케이블과 파이프 라인의 전력 주파수 및 하모닉 간섭을 완전히 억제할 수 있습니다. |
간섭 거리는 |
결합 방법과 인덕션 방법을 사용할 때, 송신기는 짧은 거리에 간섭을 생성합니다.간섭 거리는 전송 전력과 주파수와 관련이 있습니다.전력이 높고 주파수가 높을수록 간섭이 강해집니다. 수신기가 송신기에 의해 방해받지 않는 최소 거리는 종종 실험적 결정이 필요합니다. 파이프 라인 탐지: 결합 방법간섭이 없는 것을 확인할 수 있습니다.그 너머5m, 인덕션 방법은 20m 이상 간섭을 확인 할 수 없습니다케이블 식별: 연결 방법그 이상의 간섭이 없다는 것을 확인할 수 있습니다.2~5m |
케이블 식별 |
확인m방법:유연성 알리퍼 지능 식별수 가동 가능한 케이블 정렬: 1 ~ 20; 캘리브레이션 값: 수신 신호와 전송 신호의 현재 비율은성공적 인 식별의 조건 중 하나인 캘리브레이션 값의 75%에서 135% 사이 방향성: 송신 클램프, 수신 클램프 및 로딩 신호는 동일한 방향으로 위치해야 하며, 이는 성공적인 식별의 조건 중 하나입니다. |
케이블 식별 탐지 범위 |
직접 연결 방법: 루프 저항의 신호를 식별 할 수 있습니다.0Ω~8kΩ(일반적으로 케이블 길이가0~20킬로미터, 주로 지상 저항과 케이블 저항에 의해 결정됩니다) 결합 방법: 루프 저항이0Ω ~ 1kΩ(일반적으로 케이블 길이가0~6cm (주로 지착 저항과 케이블 저항에 의해 결정됩니다) |
| 액체 결정 | 4.3-인치 LCD컬러 스크린(고등 밝기 화면)햇빛에서 볼 수 있습니다. |
| 만져 | 예, 용량 터치 |
| 연결 인터페이스 | USB C 타입포트, 항공 소켓 |
| 코일 내부 지름 | φ200mm (더 큰 지름은 필요에 따라 사용자 정의 될 수 있습니다)) |
| 작업 온도 및 습도 | -10oC~40oC아래쪽 80% Rh |
| 저장 온도 및 습도 | -10oC ~ 50oC, 95%RH ≤응축이 없습니다. |
| 압력 저항 | AC2000V/rms (껍질의 앞쪽과 뒷쪽 끝들 앞에) |
| 안전에 적합합니다규정 | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326오염 정도2 |
팀용 XHGX507C에 관심이 있나요?분량 가격, 기술 데이터 시트 및 사용자 지정 구성 옵션을 위해 저희에게 연락하십시오.
Q: XHGX507C는 건설 전 유틸리티 조사 및 규제 준수에 적합합니까?
XHGX507C는 발굴, 굴곡, 또는 방향 굴착 전에 필요한 공사 조사를 위해 특별히 설계되었습니다. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
Q: 여러 개의 중복된 유틸리티가 있는 사이트를 어떻게 처리합니까?
멀티 주파수 작동, 전류 측정 및 이중 안테나 모드의 조합은 유틸리티 혼잡을 해결하기위한 여러 전략을 제공합니다.서로 다른 주파수에서 신호 반응을 비교하고 전류 수준을 측정함으로써, 운영자는 밀집된 지하 복도에서도 개별 유틸리티를 고립 할 수 있습니다. 트러프 모드는 최종 경로 확인에 추가 정밀도를 제공합니다.
질문: 현장 조사에서 어떤 문서를 만들 수 있습니까?
기기의 LCD 디스플레이는 실제 시간 깊이 및 전류 판독을 제공하여 사이트 계획에 수동으로 기록 할 수 있습니다.운영자는 일반적으로 스프레이 페인트로 케이블 경로와 깊이를 표시하고 사진과 문서 기록으로 문서 발견GPS가 가능한 데이터 로깅 액세서리는 GIS 지도 시스템과의 통합에 사용할 수 있습니다.
Q: PVC나 HDPE 같은 비금속 파이프를 감지할 수 있나요?
모든 전자기 인덕션 기반 로케이터와 마찬가지로 XHGX507C는 전기 전도성으로 금속 물체를 감지합니다. 비 금속 파이프 (PVC, HDPE, 콘크리트) 는 직접적으로 감지 할 수 없습니다.하지만, 이 파이프에 금속 추적 선이 포함되어 있다면 (공사 중에 일반적으로 플라스틱 파이프와 함께 설치), 도구는 추적 선을 탐지 할 수 있습니다. 순수한 비 금속 파이프 탐지토양 침투 레이더 (GPR) 는 보완 기술로 요구됩니다..
Q: 어떤 보증과 지원이 제공됩니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 9001:2015 인증. 전체 키트에는 수신기, 송신기, 연결 케이블이 포함되어 있습니다.접착 클램프, 지상 막대기, 재충전 배터리, 충전기, 사용자 설명서, 견고한 운송 케이스. 현장 교육 및 확장 보증 옵션은 엔지니어링 컨설팅 회사에 제공됩니다.
